蝶阀设计计算说明书

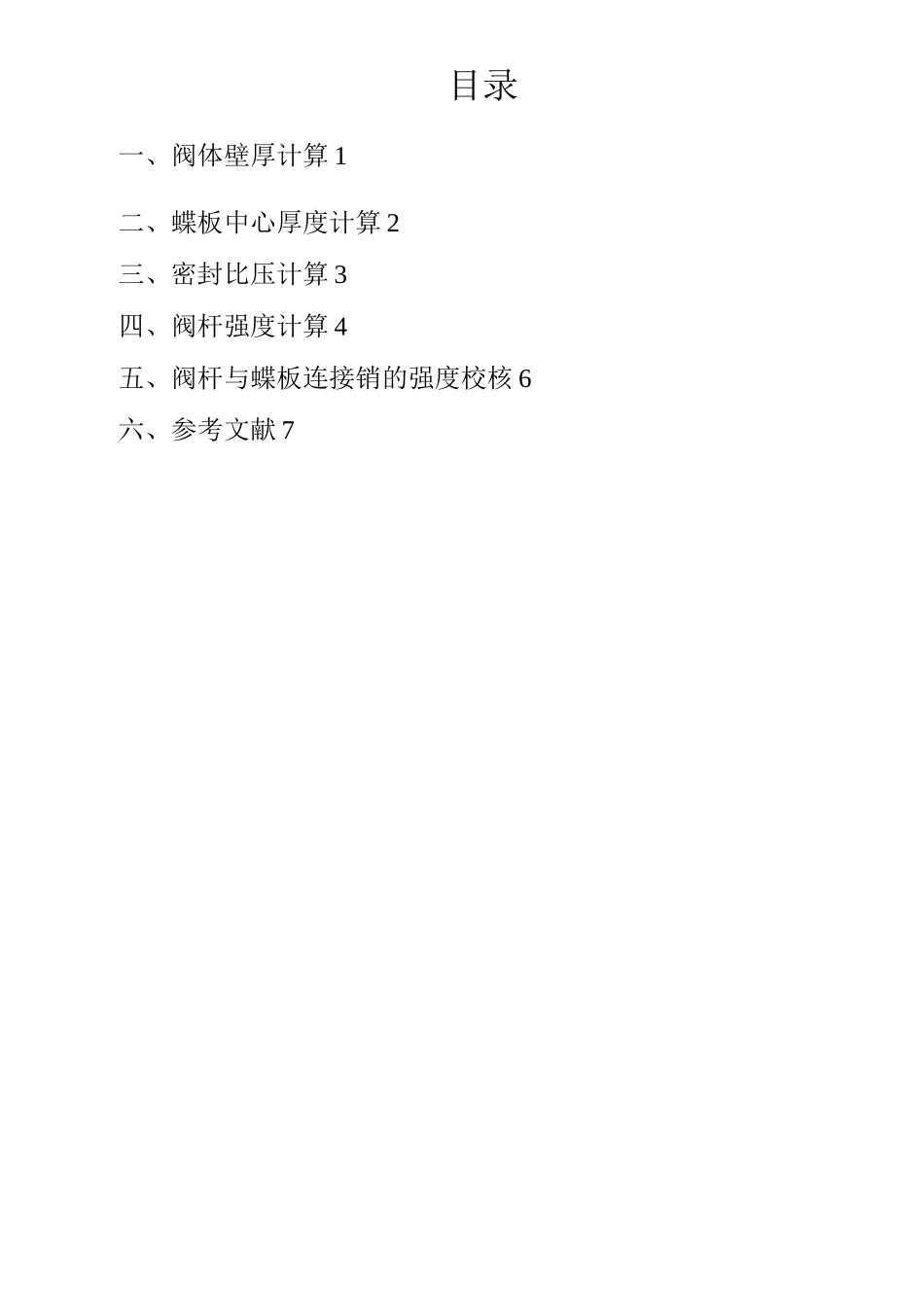

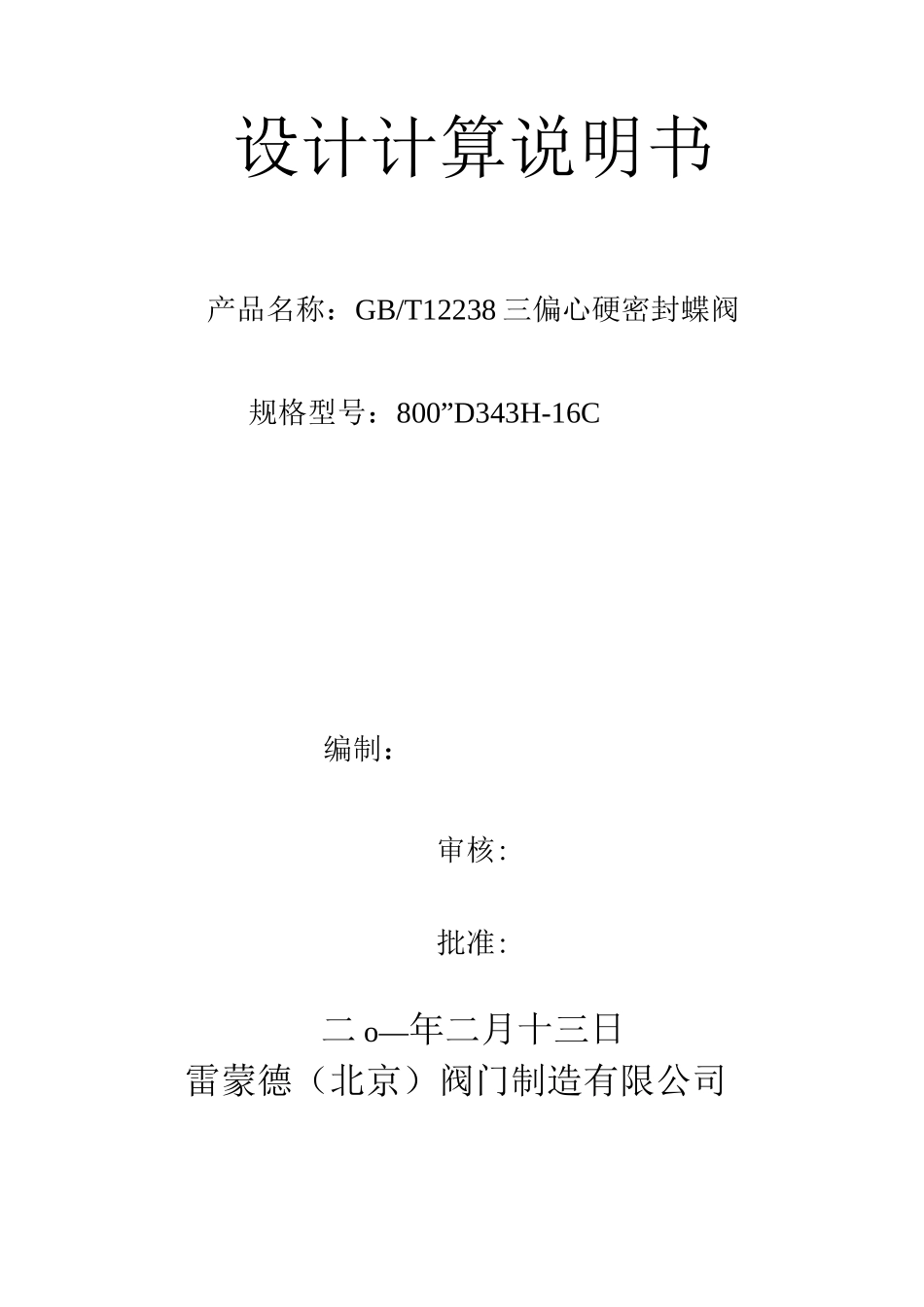

设计计算说明书产品名称：GB/T12238 三偏心硬密封蝶阀规格型号：800”D343H-16C编制：审核:批准:二 o—年二月十三日雷蒙德（北京）阀门制造有限公司目录一、阀体壁厚计算 1二、蝶板中心厚度计算 2三、密封比压计算 3四、阀杆强度计算 4五、阀杆与蝶板连接销的强度校核 6六、参考文献 7雷蒙德（北京）阀门制造有限公司D343H-150LbNPS8”设计计算书共 8 页第 1 页计算项目阀体壁厚简图零件名称阀体材料A216WCB计算内容壁厚符号SB计算名称符号公式单位计算结果阀体计算壁厚SB5Pc*d1.52*S-1.2Pc+Cin0.23mm5.84额定压力等级Pc设计给定磅150公称通径d设计给定in8材料的许用应力S查表磅/in7000腐蚀余量C设计给定in0.1设计壁厚SB设计给定mm12查 ANSIB16.34 得壁厚 0.31〃（7.87mm）结论：SB>S'B合格雷蒙德（北京）阀门制造有限公司D343H-150LbNPS8”设计计算书共 8 页第 2 页计算项目蝶板中心厚度简图零件名称蝶板材料A216WCB计算内容厚度符号b计算名称符号公式单位计算结果蝶板中心处厚度b0.65D0.1875(PN+Ap)+CJmm10.4蝶阀流道直径D设计给定203考虑到水击升压的介质最大静压水头H100(PN+Ap)m680由于蝶板的快速关闭，在管路中产生的水击升压值△p400qv/AtMPa4.8体积流量qvVAm3/h1691流速V按低压蒸汽的流速计算，15〜20m/s，按 V=20m/s 计算m/h72000阀座流道截面积AnD2/4mm223494蝶阀阀座通道直径D设计给定mm173蝶板从全开至全关所经历的时间t设计给定s6许用拉应力查表MPa120腐蚀余量C设计给定mm3设计厚度b，设计给定22结论：蝶板中心厚度取值 22mm＞计算厚度 10.4mm 合格雷蒙德（北京）阀门制造有限公司D343H-150LbNPS8”设计计算书共 8 页第 3 页计算项目密封比压简图零件名称阀座材料lCrl8Ni9Ti2Crl3计算内容密封比压符号q计算名称符号公式单位计算结果阀座密封比压q1.4(35+PN)/JbmMPa42.3阀座密封面接触宽度bm设计给定mm1.5计算压力PPN 设计给定MPa2.0密封面必须比压qMF查表MPa15.5密封材料的许用比压[q]查表MPa150雷蒙德（北京）阀门制造有限公司D343H-150LbNPS8”设计计算书共 8 页第 4 页计算项目阀杆强度校算简图零件名称阀杆材料2Crl3计算内容阀杆强度符号TN计算名称符号公式中符号公式单位计算结果蝶阀阀杆力矩MMm+Mc+MT+Mj+MdN・mm密封面间摩擦力矩Mm4qMRbMf^yh2+R2N・mm307475密封比压qM见阀座密封比压计算mm42.3蝶板密封半径R、/（D/2）2+1288.6阀座通道直径D设计给定mm173阀杆中心至蝶板密封圈大端距离l设计...
