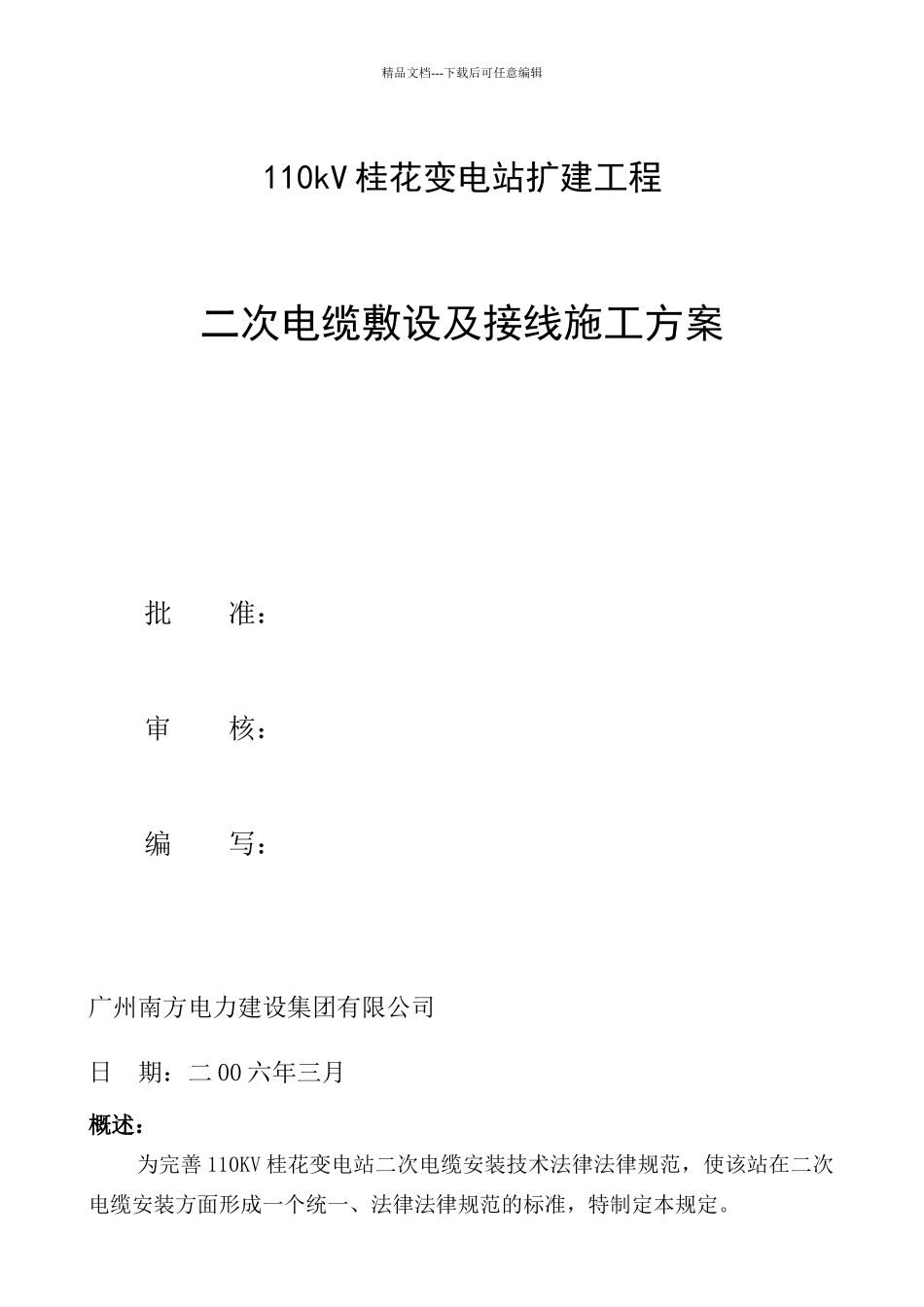

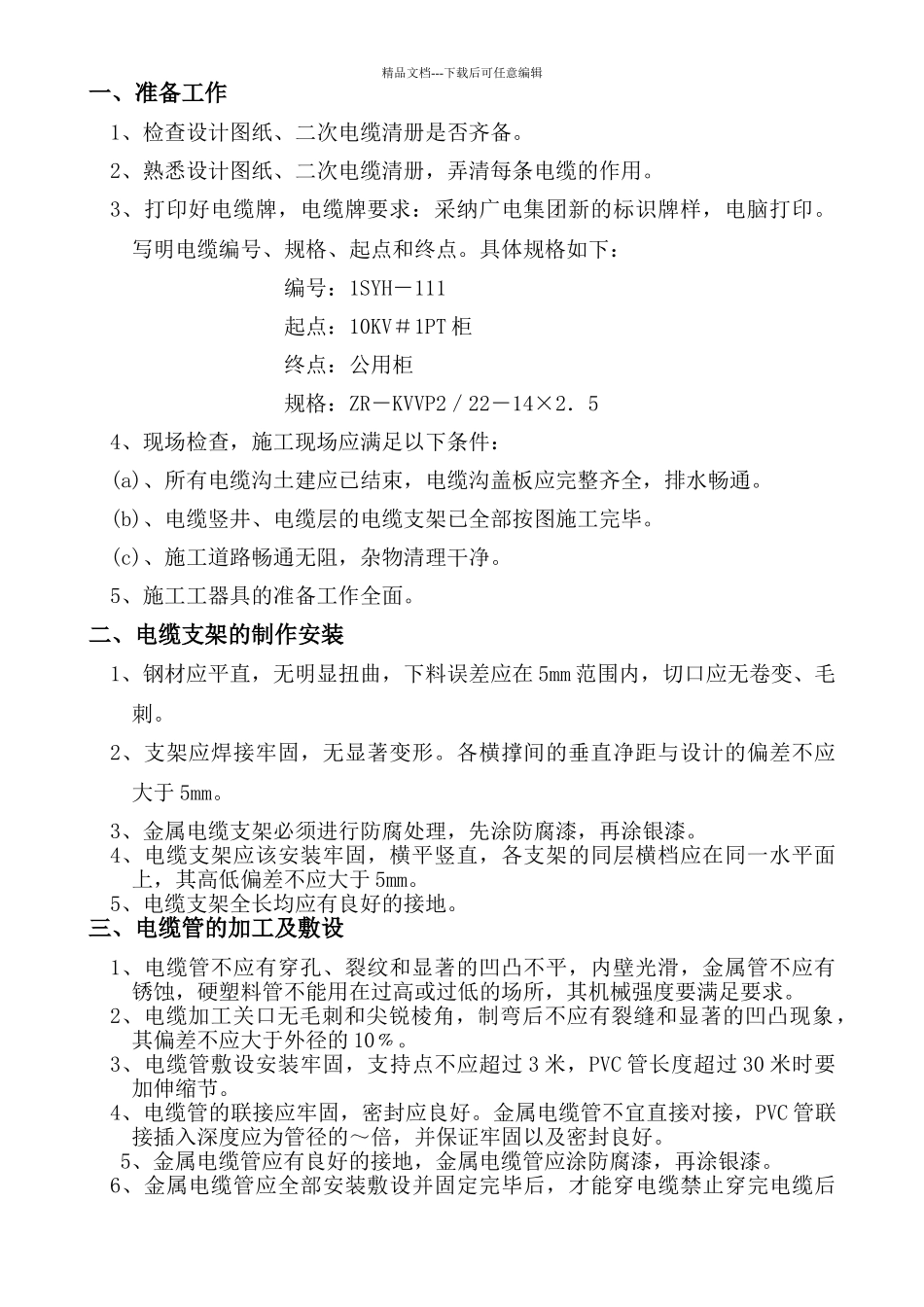

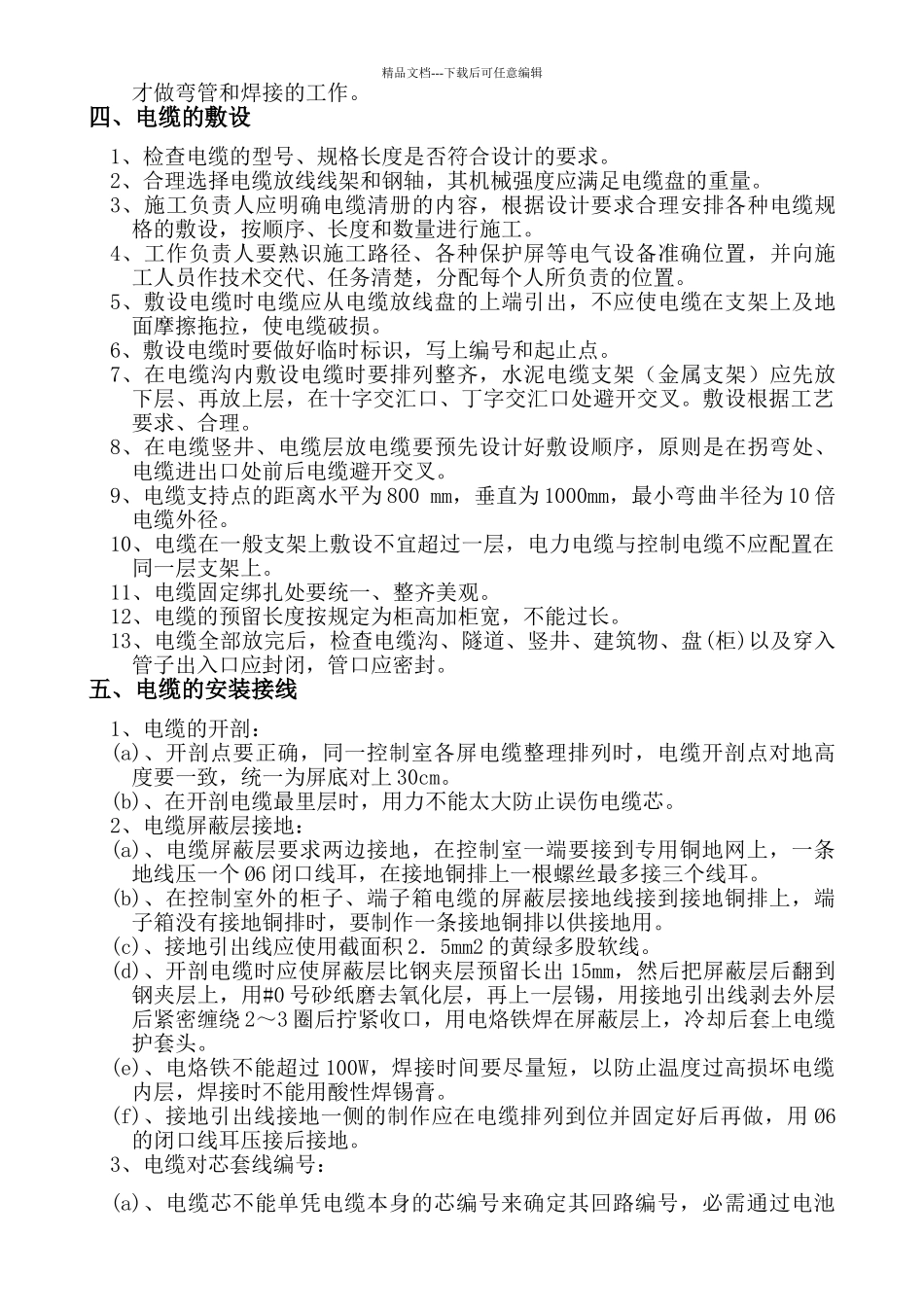

精品文档---下载后可任意编辑110kV 桂花变电站扩建工程二次电缆敷设及接线施工方案批 准：审 核：编 写：广州南方电力建设集团有限公司日 期：二 00 六年三月概述： 为完善 110KV 桂花变电站二次电缆安装技术法律法律规范，使该站在二次电缆安装方面形成一个统一、法律法律规范的标准，特制定本规定。精品文档---下载后可任意编辑一、准备工作1、检查设计图纸、二次电缆清册是否齐备。2、熟悉设计图纸、二次电缆清册，弄清每条电缆的作用。3、打印好电缆牌，电缆牌要求：采纳广电集团新的标识牌样，电脑打印。写明电缆编号、规格、起点和终点。具体规格如下： 编号：1SYH－111 起点：10KV＃1PT 柜 终点：公用柜 规格：ZR－KVVP2／22－14×2．5 4、现场检查，施工现场应满足以下条件：(a)、所有电缆沟土建应已结束，电缆沟盖板应完整齐全，排水畅通。(b)、电缆竖井、电缆层的电缆支架已全部按图施工完毕。(c)、施工道路畅通无阻，杂物清理干净。5、施工工器具的准备工作全面。二、电缆支架的制作安装1、钢材应平直，无明显扭曲，下料误差应在 5mm 范围内，切口应无卷变、毛刺。2、支架应焊接牢固，无显著变形。各横撑间的垂直净距与设计的偏差不应大于 5mm。3、金属电缆支架必须进行防腐处理，先涂防腐漆，再涂银漆。4、电缆支架应该安装牢固，横平竖直，各支架的同层横档应在同一水平面上，其高低偏差不应大于 5mm。5、电缆支架全长均应有良好的接地。三、电缆管的加工及敷设1、电缆管不应有穿孔、裂纹和显著的凹凸不平，内壁光滑，金属管不应有锈蚀，硬塑料管不能用在过高或过低的场所，其机械强度要满足要求。2、电缆加工关口无毛刺和尖锐棱角，制弯后不应有裂缝和显著的凹凸现象，其偏差不应大于外径的 10﹪。3、电缆管敷设安装牢固，支持点不应超过 3 米，PVC 管长度超过 30 米时要加伸缩节。4、电缆管的联接应牢固，密封应良好。金属电缆管不宜直接对接，PVC 管联接插入深度应为管径的～倍，并保证牢固以及密封良好。5、金属电缆管应有良好的接地，金属电缆管应涂防腐漆，再涂银漆。6、金属电缆管应全部安装敷设并固定完毕后，才能穿电缆禁止穿完电缆后精品文档---下载后可任意编辑才做弯管和焊接的工作。四、电缆的敷设1、检查电缆的型号、规格长度是否符合设计的要求。2、合理选择电缆放线线架和钢轴，其机械强度应满足电缆盘的重量。3、施工负责人应明确电缆清册的内容，根据设计要求合理安排各种电缆规格的敷...
