二级泵站设计计算说明书1

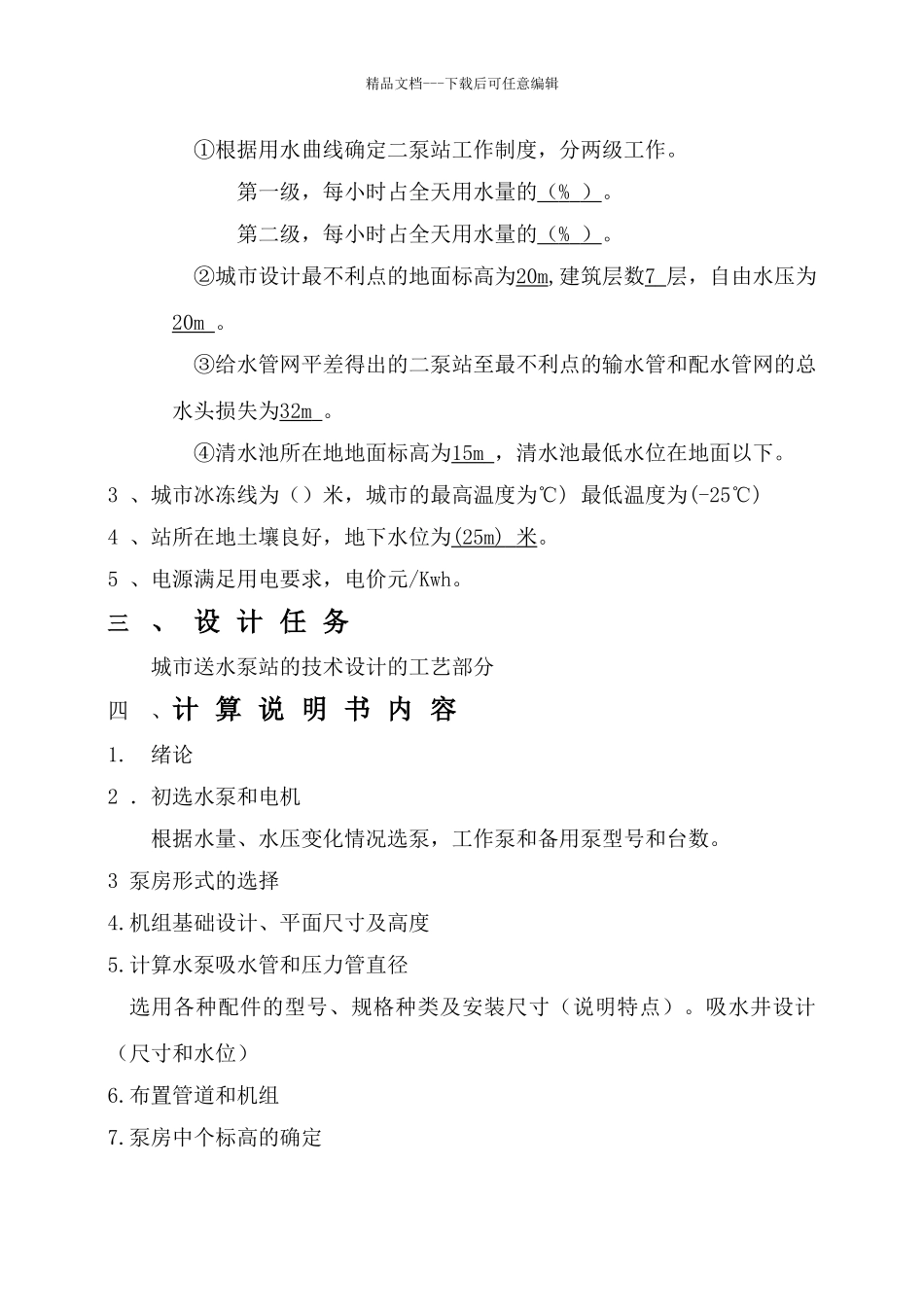

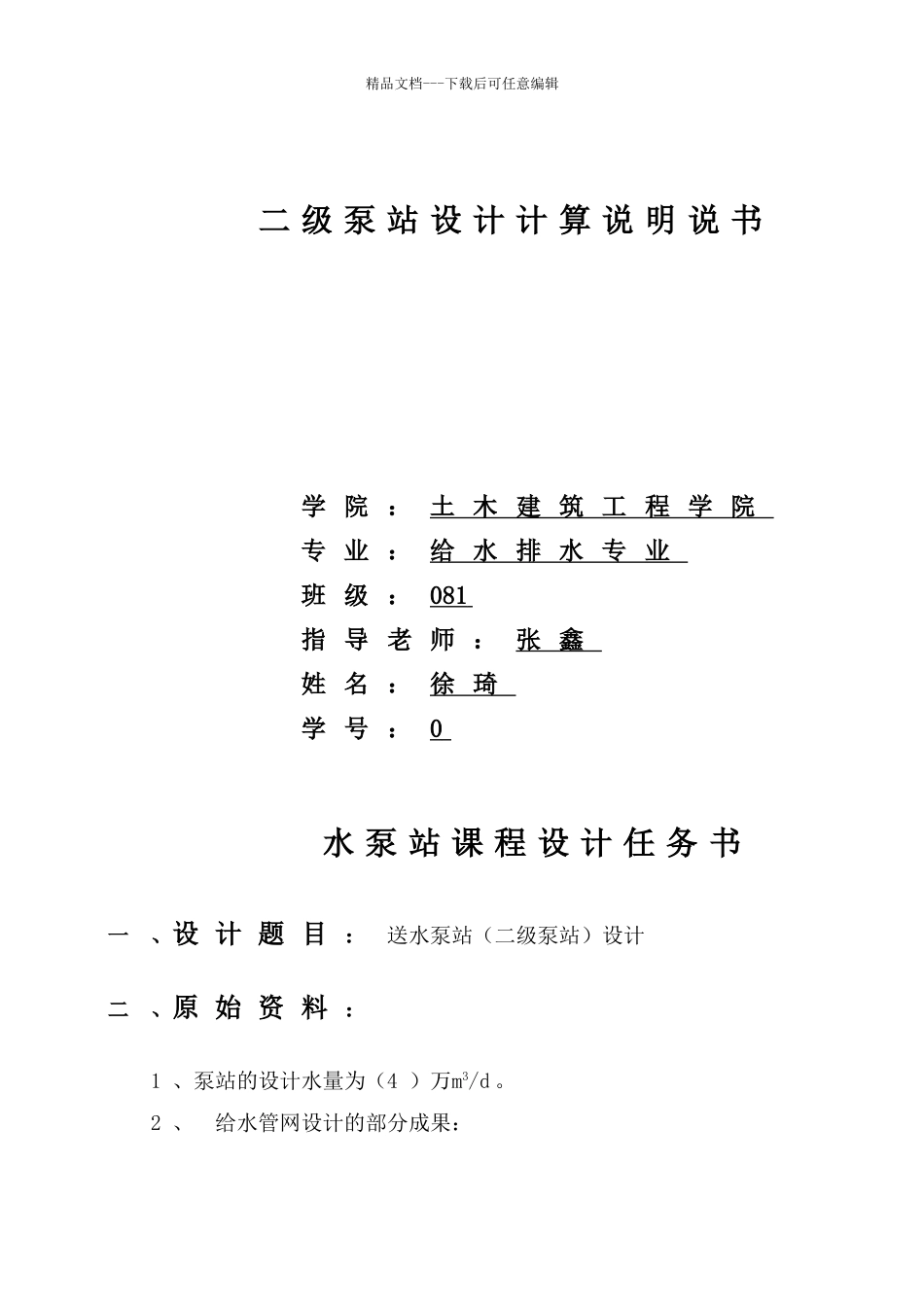

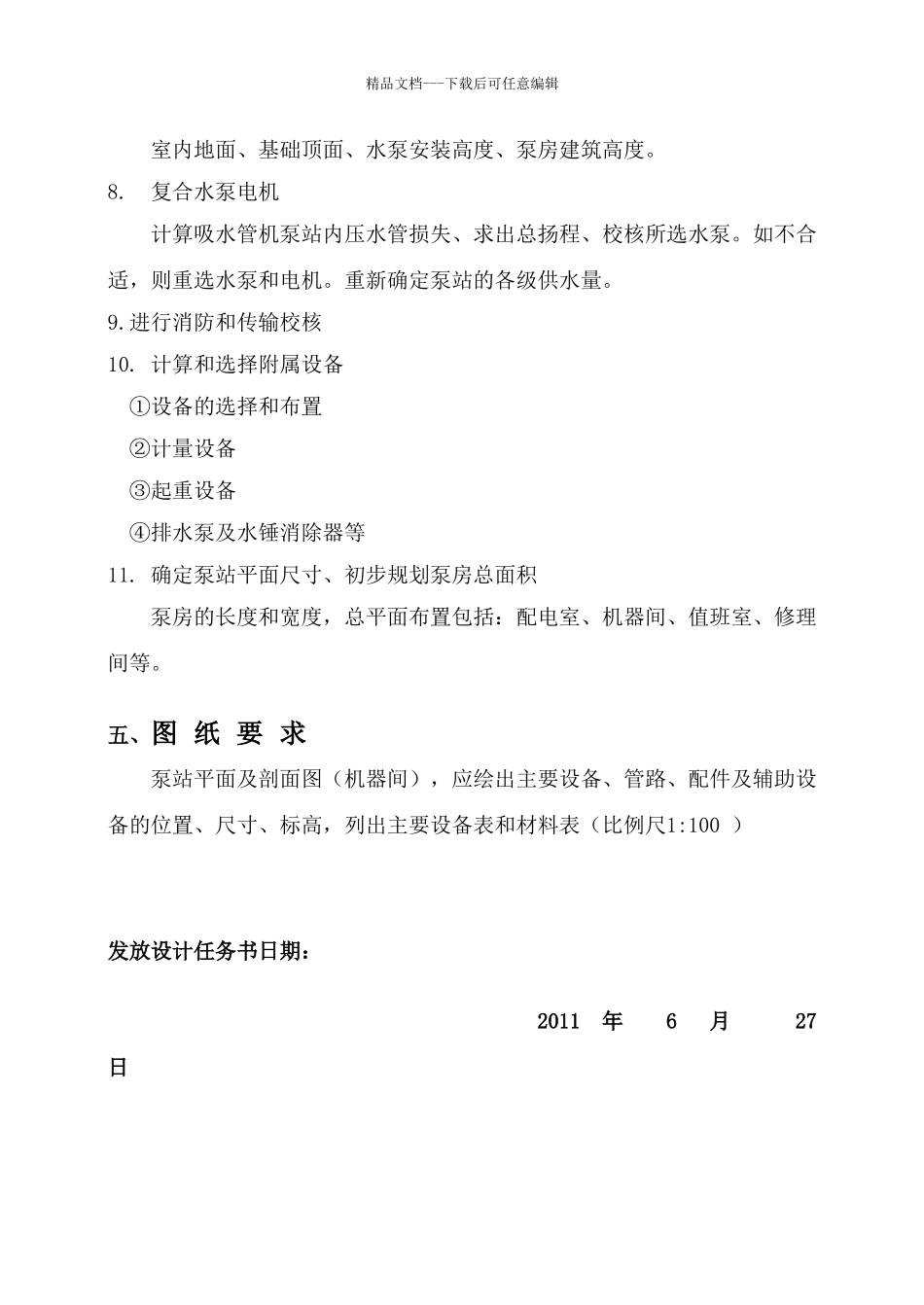

精品文档---下载后可任意编辑二 级 泵 站 设 计 计 算 说 明 说 书学 院 ： 土 木 建 筑 工 程 学 院专 业 ： 给 水 排 水 专 业班 级 ： 081 指 导 老 师 ： 张 鑫姓 名 ： 徐 琦学 号 ： 0 水 泵 站 课 程 设 计 任 务 书一 、设 计 题 目 ： 送水泵站（二级泵站）设计二 、原 始 资 料 ：1 、泵站的设计水量为（4 ）万m3/d 。2 、 给水管网设计的部分成果：精品文档---下载后可任意编辑①根据用水曲线确定二泵站工作制度，分两级工作。第一级，每小时占全天用水量的（ % ） 。第二级，每小时占全天用水量的（ % ） 。②城市设计最不利点的地面标高为20m,建筑层数7 层，自由水压为20m 。③给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为32m 。④清水池所在地地面标高为15m ，清水池最低水位在地面以下。3 、城市冰冻线为（）米，城市的最高温度为℃) 最低温度为(-25℃)4 、站所在地土壤良好，地下水位为(25m) 米 。5 、电源满足用电要求，电价元/Kwh。三 、 设 计 任 务城市送水泵站的技术设计的工艺部分四 、计 算 说 明 书 内 容1. 绪论2 ．初选水泵和电机 根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。3 泵房形式的选择4.机组基础设计、平面尺寸及高度5.计算水泵吸水管和压力管直径选用各种配件的型号、规格种类及安装尺寸（说明特点）。吸水井设计（尺寸和水位）6.布置管道和机组7.泵房中个标高的确定精品文档---下载后可任意编辑 室内地面、基础顶面、水泵安装高度、泵房建筑高度。8. 复合水泵电机 计算吸水管机泵站内压水管损失、求出总扬程、校核所选水泵。如不合适，则重选水泵和电机。重新确定泵站的各级供水量。9.进行消防和传输校核10. 计算和选择附属设备①设备的选择和布置②计量设备③起重设备④排水泵及水锤消除器等11. 确定泵站平面尺寸、初步规划泵房总面积 泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。五、图 纸 要 求 泵站平面及剖面图（机器间），应绘出主要设备、管路、配件及辅助设备的位置、尺寸、标高，列出主要设备表和材料表（比例尺1:100 ）发放设计任务书日期： 2011 年 6 月 27 日精品文档---下载后可任意编辑交 设 计 日 期： 2024 年 7 月 8 日 设计指导老师 （签字）：目 录 水泵和电机的初步选择………...
