恒新手板模型知识解析手板模型加工材料

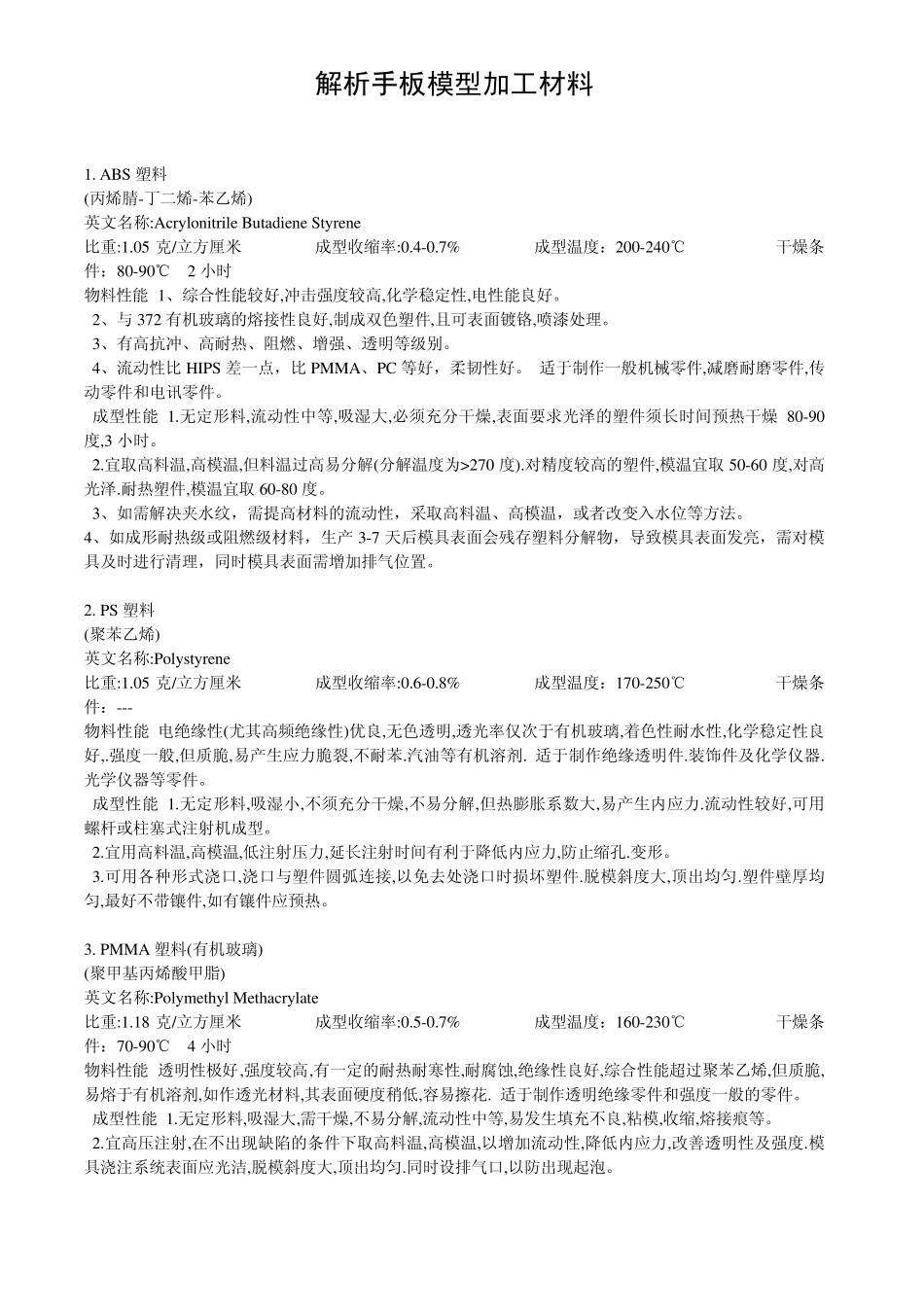

解析手板模型加工材料 1. ABS 塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acry lonitrile Bu tadiene Sty rene 比重:1.05 克/立方厘米 成型收缩率:0.4-0.7% 成型温度：200-240℃ 干燥条件：80-90℃ 2 小时 物料性能 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好。 2、与 372 有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理。 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS 差一点，比PMMA、PC 等好，柔韧性好。 适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件。 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥 80-90度,3 小时。 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270 度).对精度较高的塑件,模温宜取 50-60 度,对高光泽.耐热塑件,模温宜取 60-80 度。 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。 4、如成形耐热级或阻燃级材料，生产 3-7 天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。 2. PS 塑料 (聚苯乙烯) 英文名称:Poly sty rene 比重:1.05 克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：--- 物料性能 电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件。 成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型。 2.宜用高料温,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形。 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热。 3. PMMA 塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Poly methy l Methacry late 比重:1.18 克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件：70-90℃ 4 小时 物料性能 透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花. 适于制作透明绝缘零件和强度一般的零件。 成...
