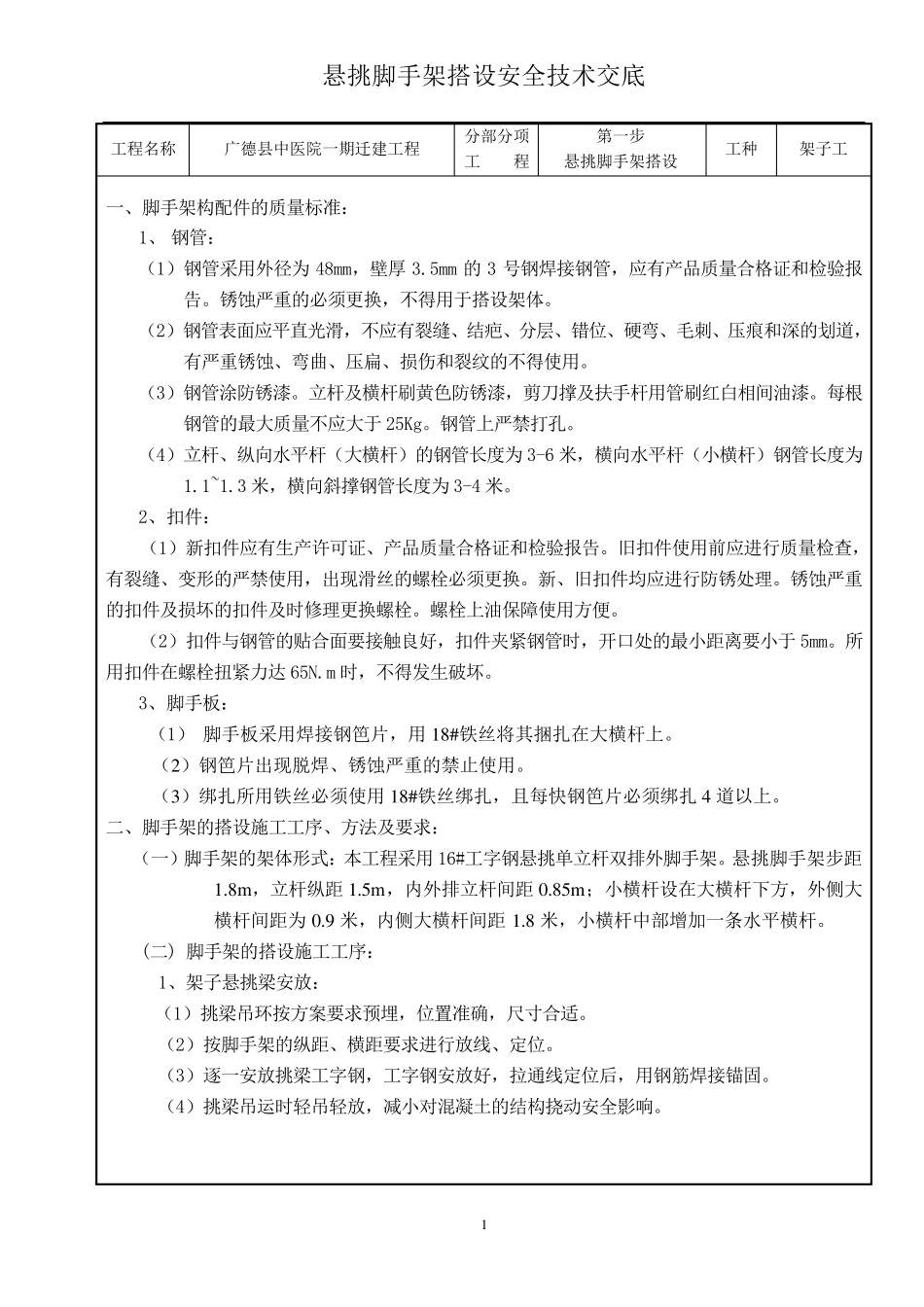

悬挑脚手架搭设安全技术交底 1 工程名称 广德县中医院一期迁建工程 分部分项 工 程 第一步 悬挑脚手架搭设 工种 架子工 一、脚手架构配件的质量标准： 1、 钢管： （1）钢管采用外径为 48mm，壁厚 3.5mm 的 3 号钢焊接钢管，应有产品质量合格证和检验报告。锈蚀严重的必须更换，不得用于搭设架体。 （2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。 （3）钢管涂防锈漆。立杆及横杆刷黄色防锈漆，剪刀撑及扶手杆用管刷红白相间油漆。每根钢管的最大质量不应大于 25Kg。钢管上严禁打孔。 （4）立杆、纵向水平杆（大横杆）的钢管长度为 3-6 米，横向水平杆（小横杆）钢管长度为1.1~1.3 米，横向斜撑钢管长度为 3-4 米。 2、 扣件： （1）新扣件应有生产许可证、产品质量合格证和检验报告。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现 滑丝 的螺 栓 必须更换。新、旧扣件均 应进行防锈处 理 。锈蚀严重的扣件及损坏 的扣件及时 修 理 更换螺 栓 。螺 栓 上油保 障 使用方 便 。 （2）扣件与 钢管的贴 合面要 接触 良 好 ，扣件夹 紧 钢管时 ，开 口 处 的最小距 离 要 小于 5mm。所用扣件在 螺 栓 扭 紧 力 达 65N.m 时 ，不得发 生破 坏 。 3、 脚手板 ： （1） 脚手板 采用焊接钢笆 片 ，用 18#铁 丝 将 其 捆 扎 在 大横杆上。 （2）钢笆 片 出现 脱 焊、锈蚀严重的禁止 使用。 （3）绑 扎 所 用铁 丝 必须使用 18#铁 丝 绑 扎 ，且 每快 钢笆 片 必须绑 扎 4 道以 上。 二 、脚手架的搭设施 工工序 、方 法 及要 求 ： （一）脚手架的架体形式 ：本 工程采用 16#工字 钢悬挑单 立杆双 排 外脚手架。悬挑脚手架步距1.8m ，立杆纵距 1.5m ，内 外排 立杆间距 0.85m ； 小横杆设在 大横杆下 方 ，外侧 大横杆间距 为 0.9 米，内 侧 大横杆间距1.8 米，小横杆中部增 加 一条 水平横杆。 (二 ) 脚手架的搭设施 工工序 ： 1、架子悬挑梁 安放 ： （1）挑梁 吊 环 按 方 案 要 求 预 埋 ，位置 准确 ，尺 寸 合适 。 （2）按 脚手架的纵距 、横距 要 求 进行放 线 、定 位。 （3）逐 一安放 挑梁 工字 钢，工字 钢安放 好 ，拉 通 线 ...
