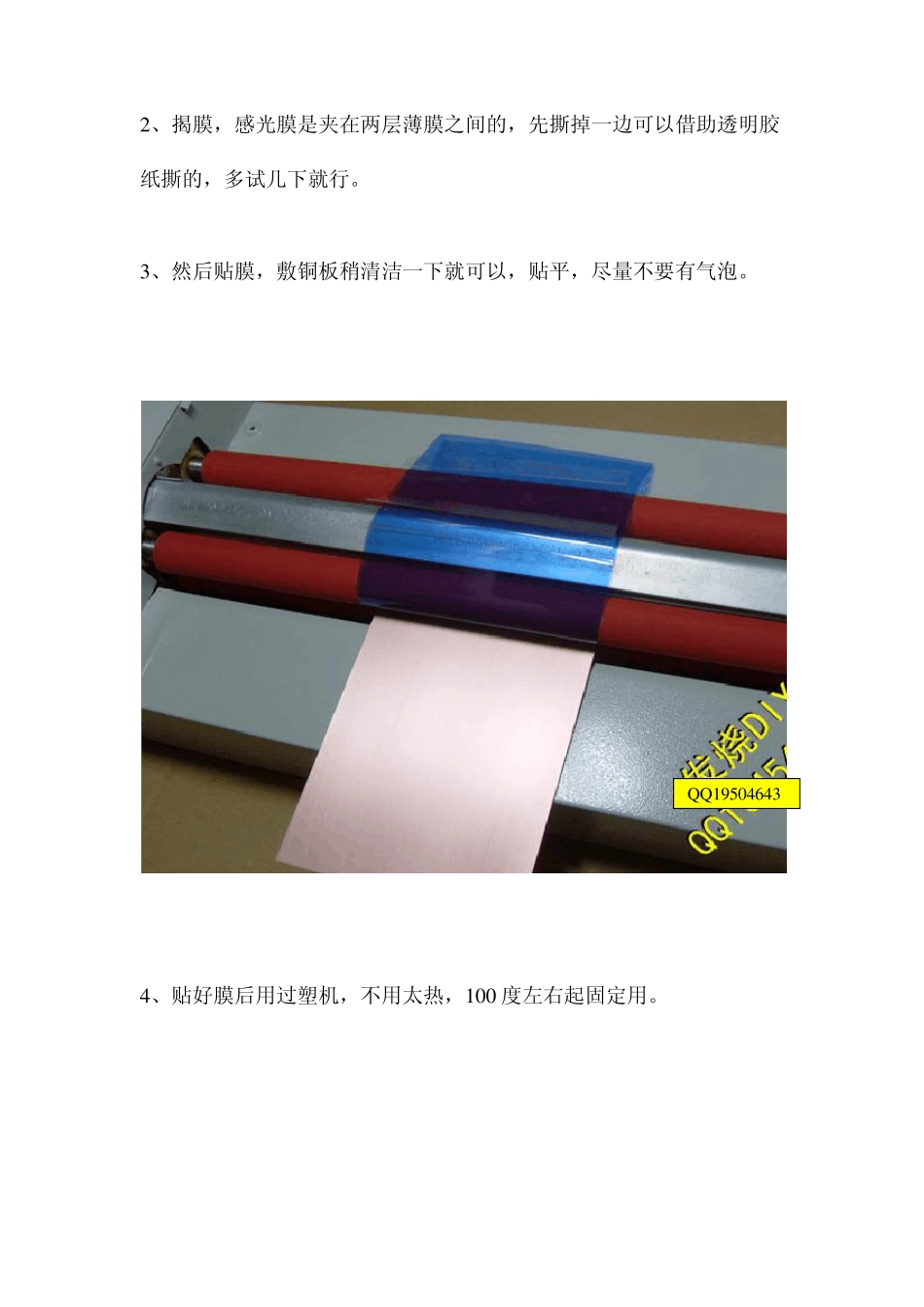

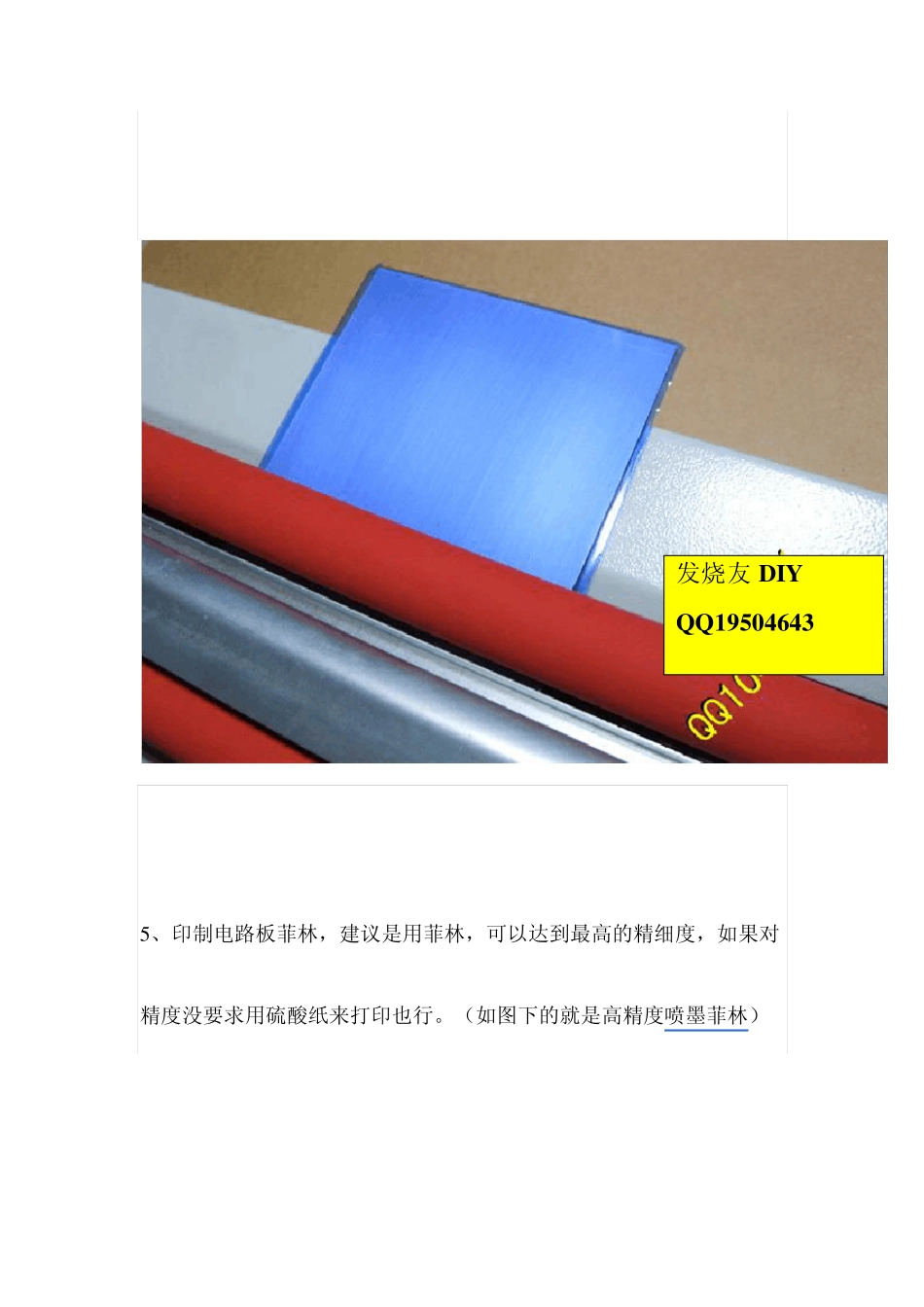

感光干膜负显影做电路板 现在最为流行的可以在家庭条件下制作 PCB 线路板的方法,无非是热转印和使用感光板。热转印最叫人难以接受的是必须要有一台高质量的激光打印机及热转印机支持,同时还有一个致命的不可克服的缺点就是容易出现掉粉断线,因此无法达到很高的线条精度。而用感光板虽然具备达到 0.05m m 以下线条制作精度的能力,但因价格稍贵,一般人并不愿意使用,现在好了,我们有了感光干膜,可以取两者之长,用热转印的价格,达到感光板的品质。真正是广大电子爱好者的福音,从此再也不用为 PCB 制板发愁了,真正让你获得如虎添翼,任意驰骋的感觉。 下面是操作步骤的教程,实际相当容易成功 1、打磨覆铜板,这个简单,用最细的水磨沙纸打磨干净就行了。 Q Q 19504643 2、揭膜,感光膜是夹在两层薄膜之间的,先撕掉一边可以借助透明胶 纸撕的,多试几下就行。 3、然后贴膜,敷铜板稍清洁一下就可以,贴平,尽量不要有气泡。 4、贴好膜后用过塑机,不用太热,100 度左右起固定用。 Q Q 19504643 5 、印制电路板菲林,建议是用菲林,可以达到最高的精细度,如果对 精度没要求用硫酸纸来打印也行。(如图下的就是高精度喷墨菲林) 发烧友 DIY QQ19504643 6 、将打印好的电路图放在感光板上,(注意:干膜是负性的,所以要反白打印,这与我们平常用的感光板正相反)用普通节能灯 1 0 左右,如果有曝光机 1 分钟就行,太阳底下没试过,应该 30 秒-60 秒左右,曝光过程很明显,因为感光膜会在曝光时变色,由浅色变深蓝色。你将很容易看到你的线路图显现在板子上。 发烧友 DIY QQ19504643 7、显影,撕掉面板上的保护膜,放入显影剂中(显影剂按 1:100,10 克总 1L 的水)显影时可以用绵棒稍用力擦洗板子。 发烧友 DIY QQ19504643 发烧友 DIY QQ19504643 8、蚀刻,这个不用多说了(三氯化铁、环保蚀刻剂、盐酸+双氧水等)建议用环保蚀刻,快速、干净、没有气味。 9、蚀刻好后的覆铜板,脱膜,脱膜剂按 1:60 或 70 兑水,将板子泡几分钟就好, 发烧友 DIY QQ19504643 发烧友 DIY QQ19504643 10、完成后的板子,很好很漂亮不错,最密的线距是 0.1M M ,线宽0.1M M ,虽知做 0.1M M 线很容易做到,但是做到 0.1 的线和 0.1 的线距干膜也能轻易做出来。 发烧友 DIY QQ19504643
