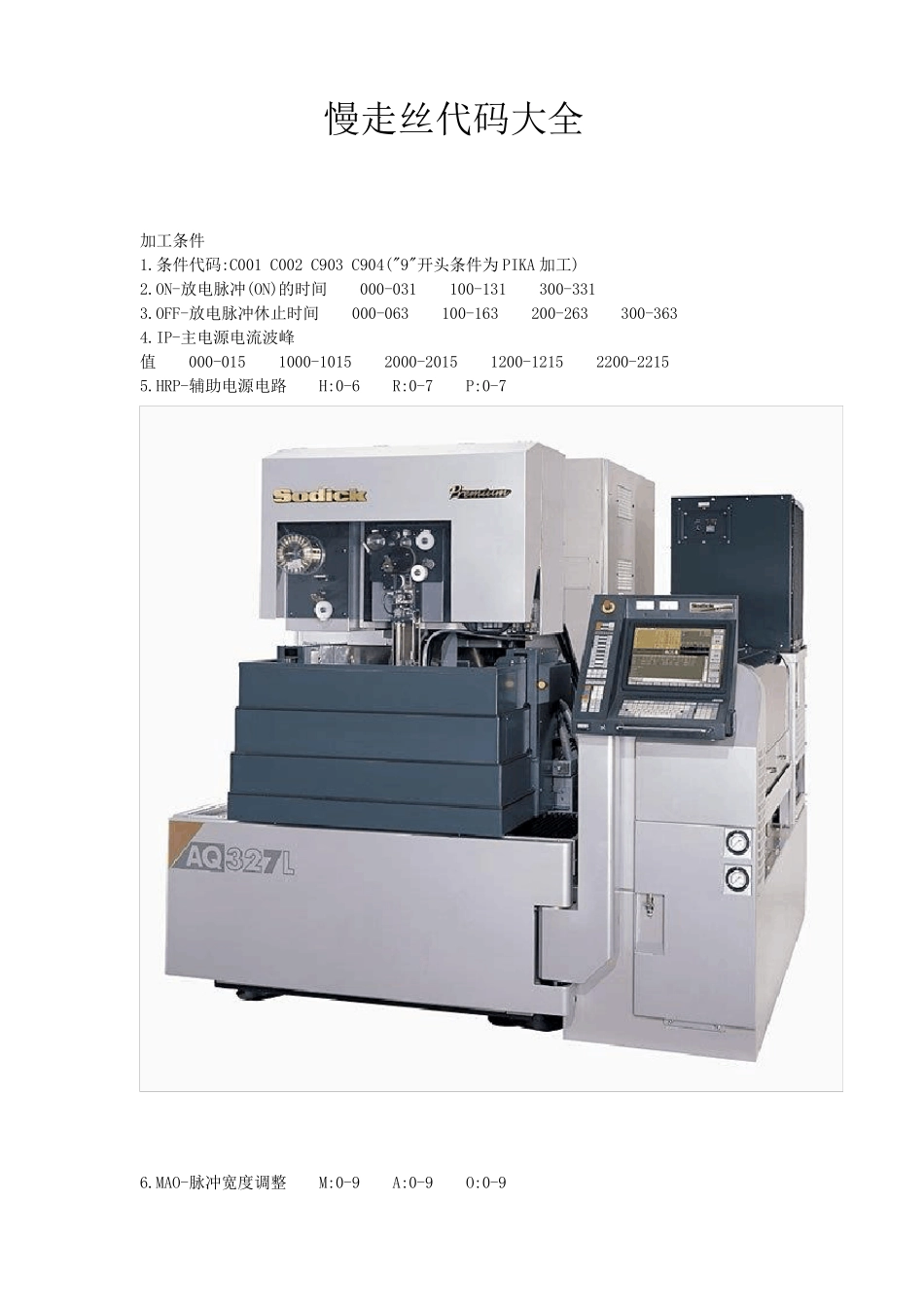

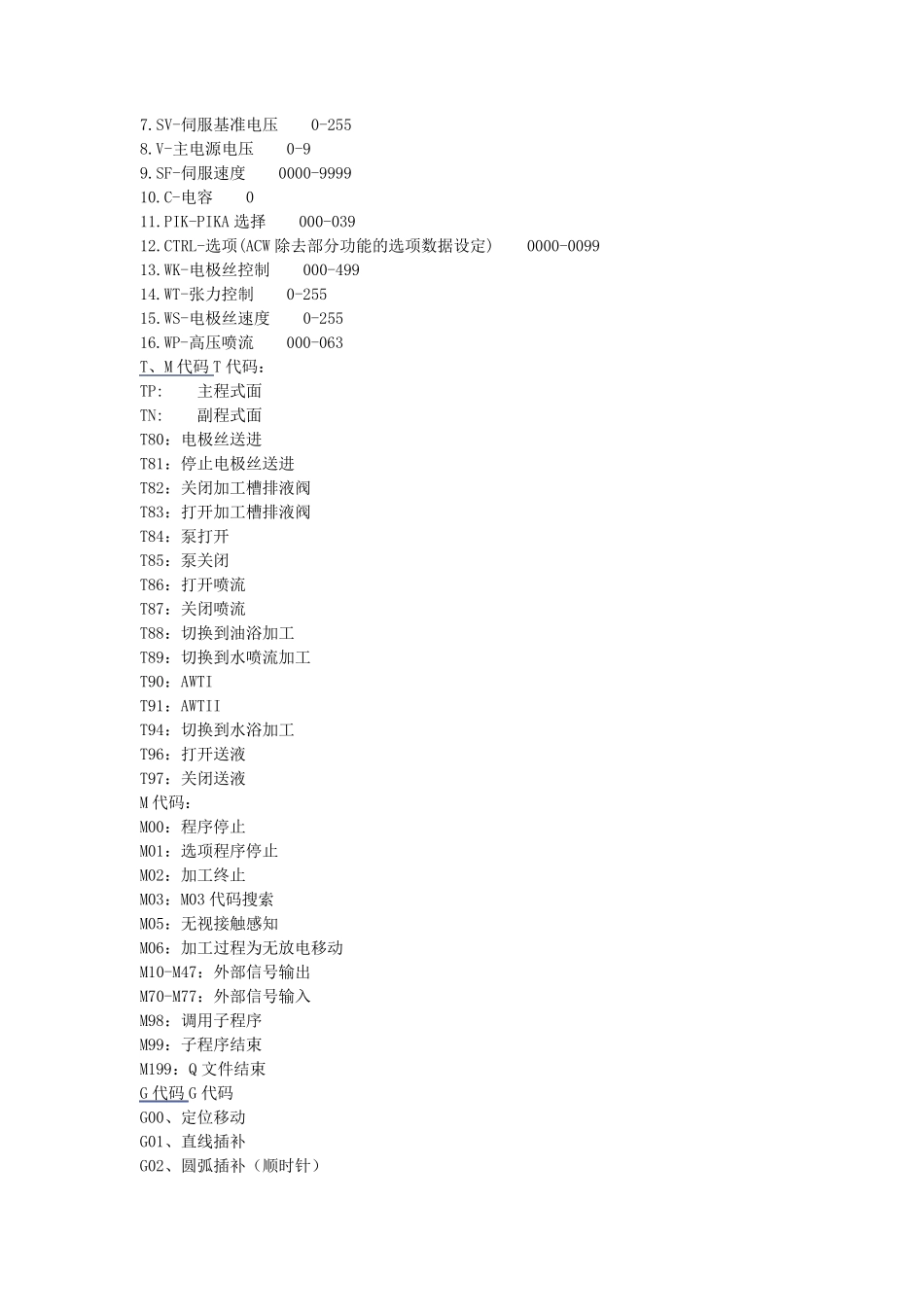

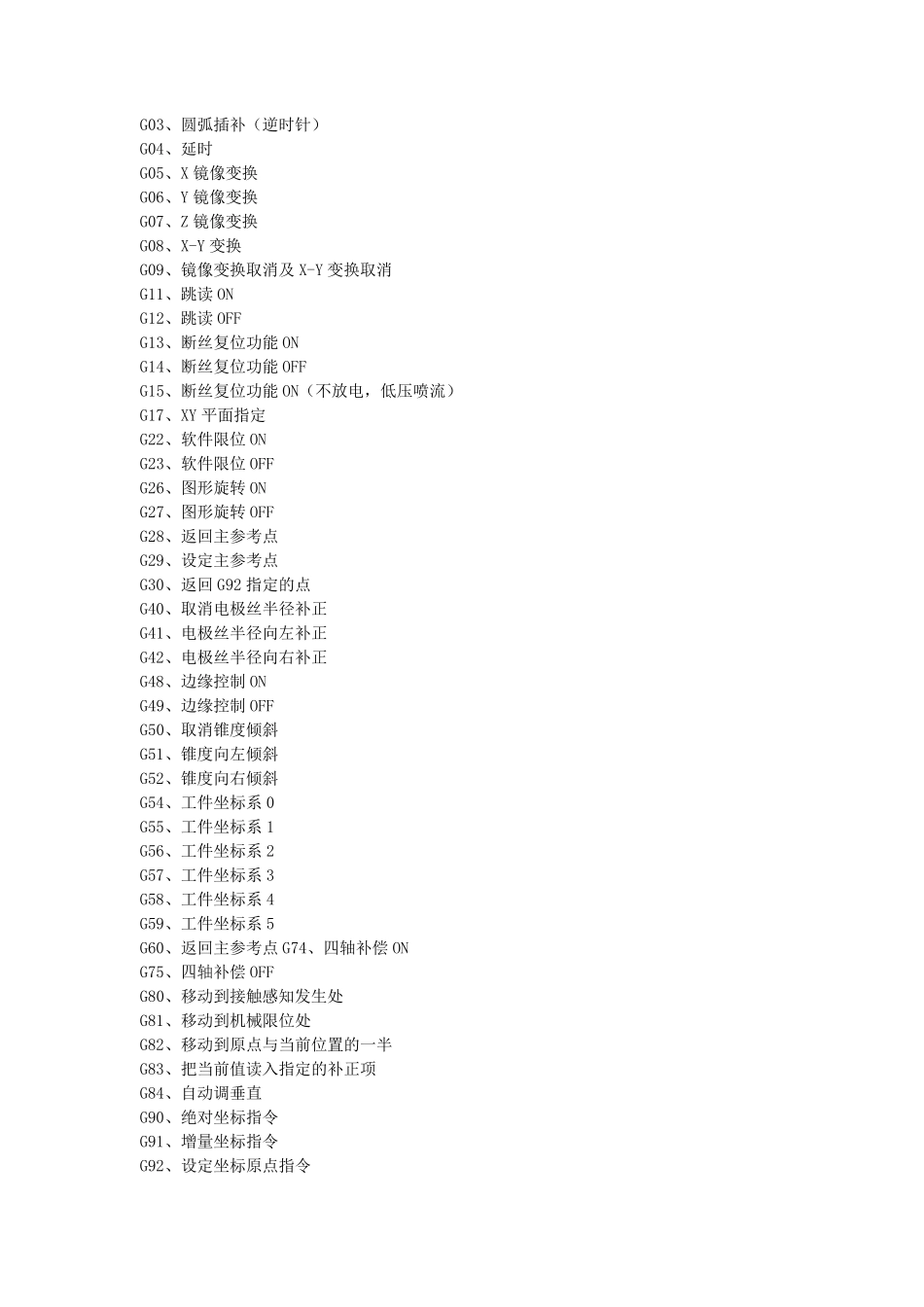

慢走丝代码大全 加工条件 1.条件代码:C001 C002 C903 C904("9"开头条件为 PIKA 加工) 2.ON-放电脉冲(ON)的时间 000-031 100-131 300-331 3.OFF-放电脉冲休止时间 000-063 100-163 200-263 300-363 4.IP-主电源电流波峰值 000-015 1000-1015 2000-2015 1200-1215 2200-2215 5.HRP-辅助电源电路 H:0-6 R:0-7 P:0-7 6.MAO-脉冲宽度调整 M:0-9 A:0-9 O:0-9 7.SV-伺服基准电压 0-255 8.V-主电源电压 0-9 9.SF-伺服速度 0000-9999 10.C-电容 0 11.PIK-PIKA 选择 000-039 12.CTRL-选项(ACW 除去部分功能的选项数据设定) 0000-0099 13.WK-电极丝控制 000-499 14.WT-张力控制 0-255 15.WS-电极丝速度 0-255 16.WP-高压喷流 000-063 T、M 代码 T 代码: TP: 主程式面 TN: 副程式面 T80:电极丝送进 T81:停止电极丝送进 T82:关闭加工槽排液阀 T83:打开加工槽排液阀 T84:泵打开 T85:泵关闭 T86:打开喷流 T87:关闭喷流 T88:切换到油浴加工 T89:切换到水喷流加工 T90:AWTI T91:AWTII T94:切换到水浴加工 T96:打开送液 T97:关闭送液 M 代码: M00:程序停止 M01:选项程序停止 M02:加工终止 M03:M03 代码搜索 M05:无视接触感知 M06:加工过程为无放电移动 M10-M47:外部信号输出 M70-M77:外部信号输入 M98:调用子程序 M99:子程序结束 M199:Q 文件结束 G 代码 G 代码 G00、定位移动 G01、直线插补 G02、圆弧插补(顺时针) G03、圆弧插补(逆时针) G04、延时 G05、X 镜像变换 G06、Y 镜像变换 G07、Z 镜像变换 G08、X-Y 变换 G09、镜像变换取消及 X-Y 变换取消 G11、跳读 ON G12、跳读 OFF G13、断丝复位功能 ON G14、断丝复位功能 OFF G15、断丝复位功能 ON(不放电,低压喷流) G17、XY 平面指定 G22、软件限位 ON G23、软件限位 OFF G26、图形旋转 ON G27、图形旋转 OFF G28、返回主参考点 G29、设定主参考点 G30、返回 G92 指定的点 G40、取消电极丝半径补正 G41、电极丝半径向左补正 G42、电极丝半径向右补正 G48、边缘控制 ON G49、边缘控制 OFF G50、取消锥度倾斜 G51、锥度向左倾斜 G52、锥度向右倾斜 G54、工件坐标系 0 G55、工件坐标系 1 G56、工件坐标系 2 G57、工件坐标系 3 G58、工件坐标系 4 G59、工件坐标系 5 G60、返回主参考点 G74、四轴补偿 ON G75...
