我国已有波形钢腹板桥梁详细介绍VIP专享

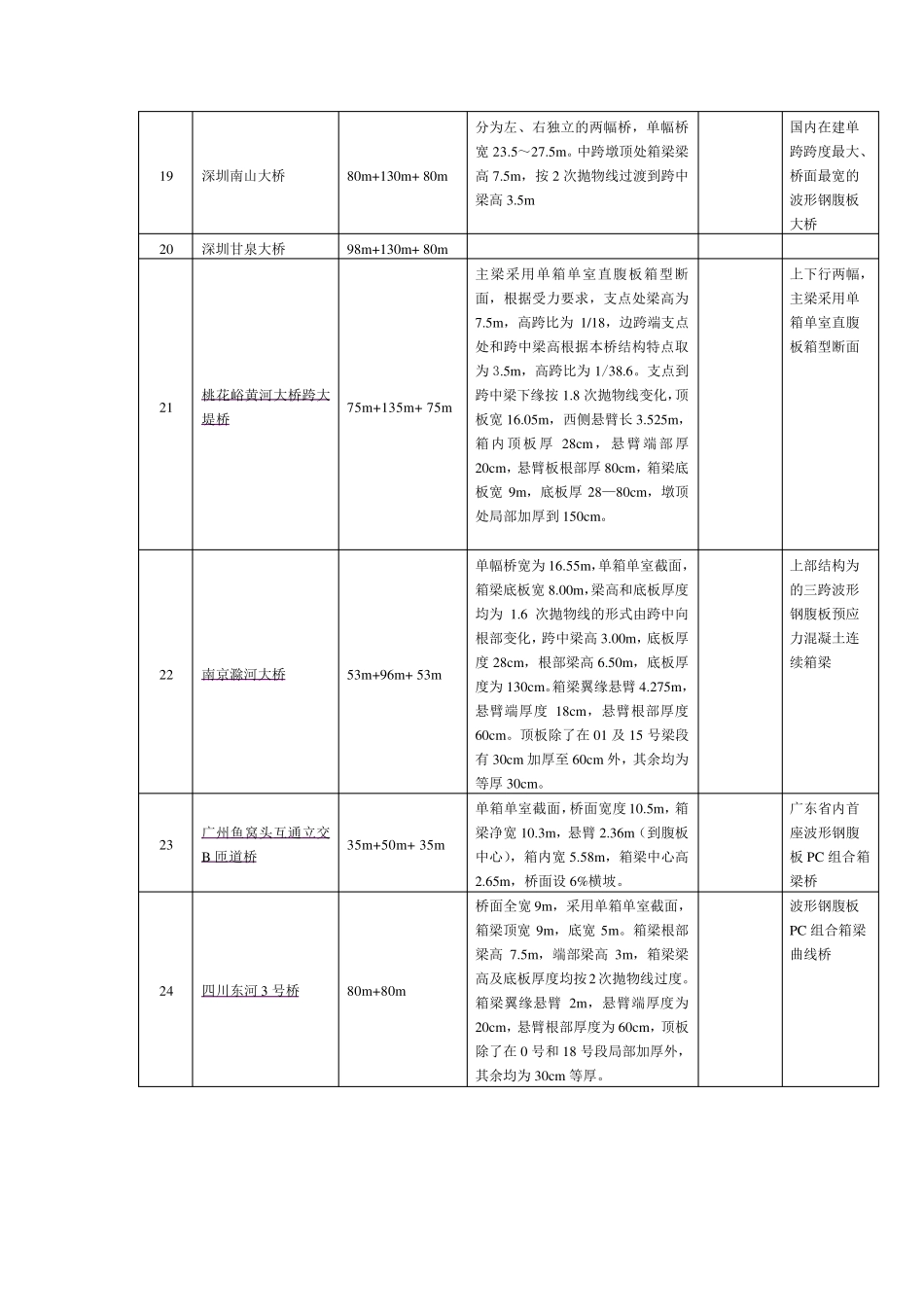

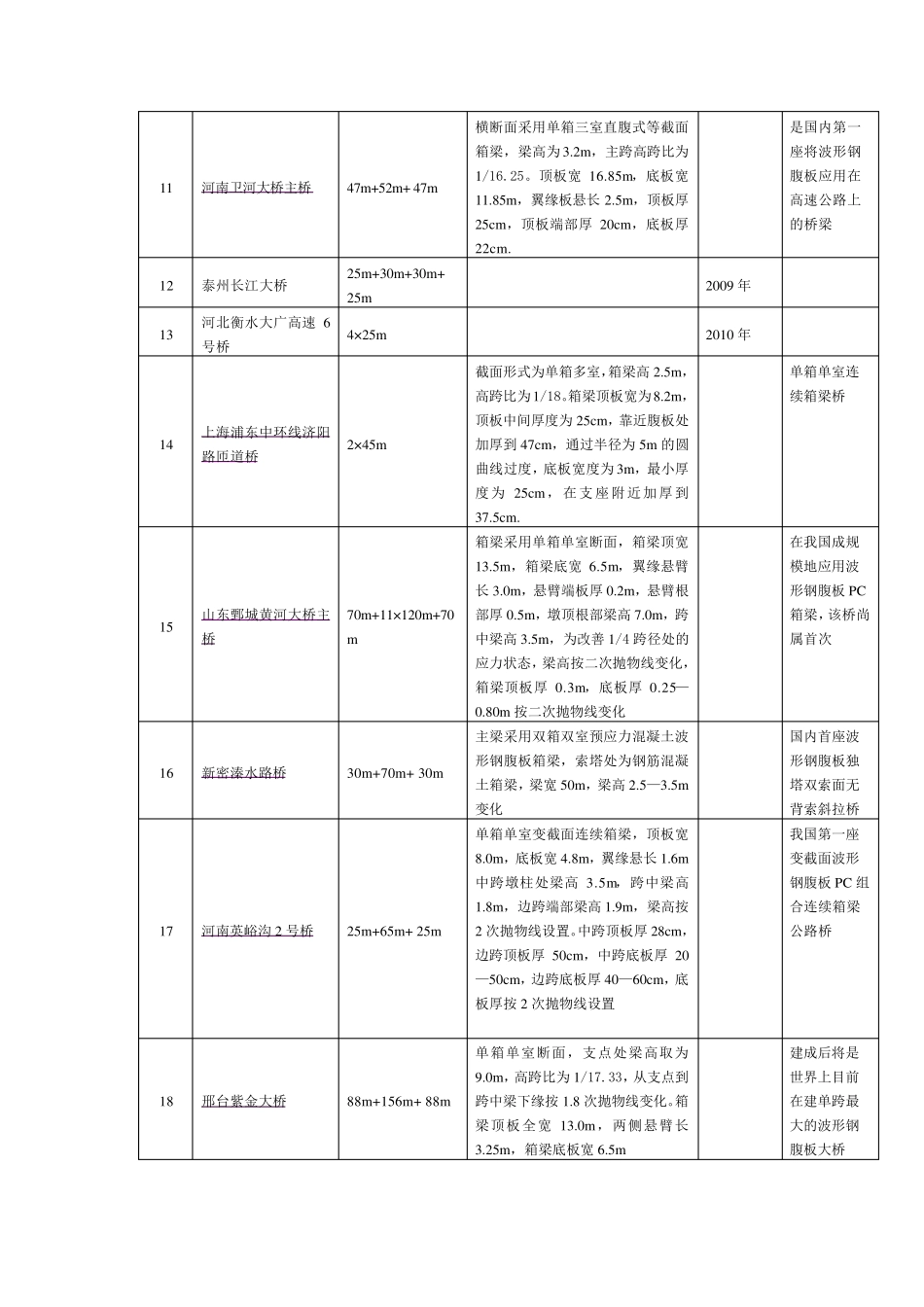

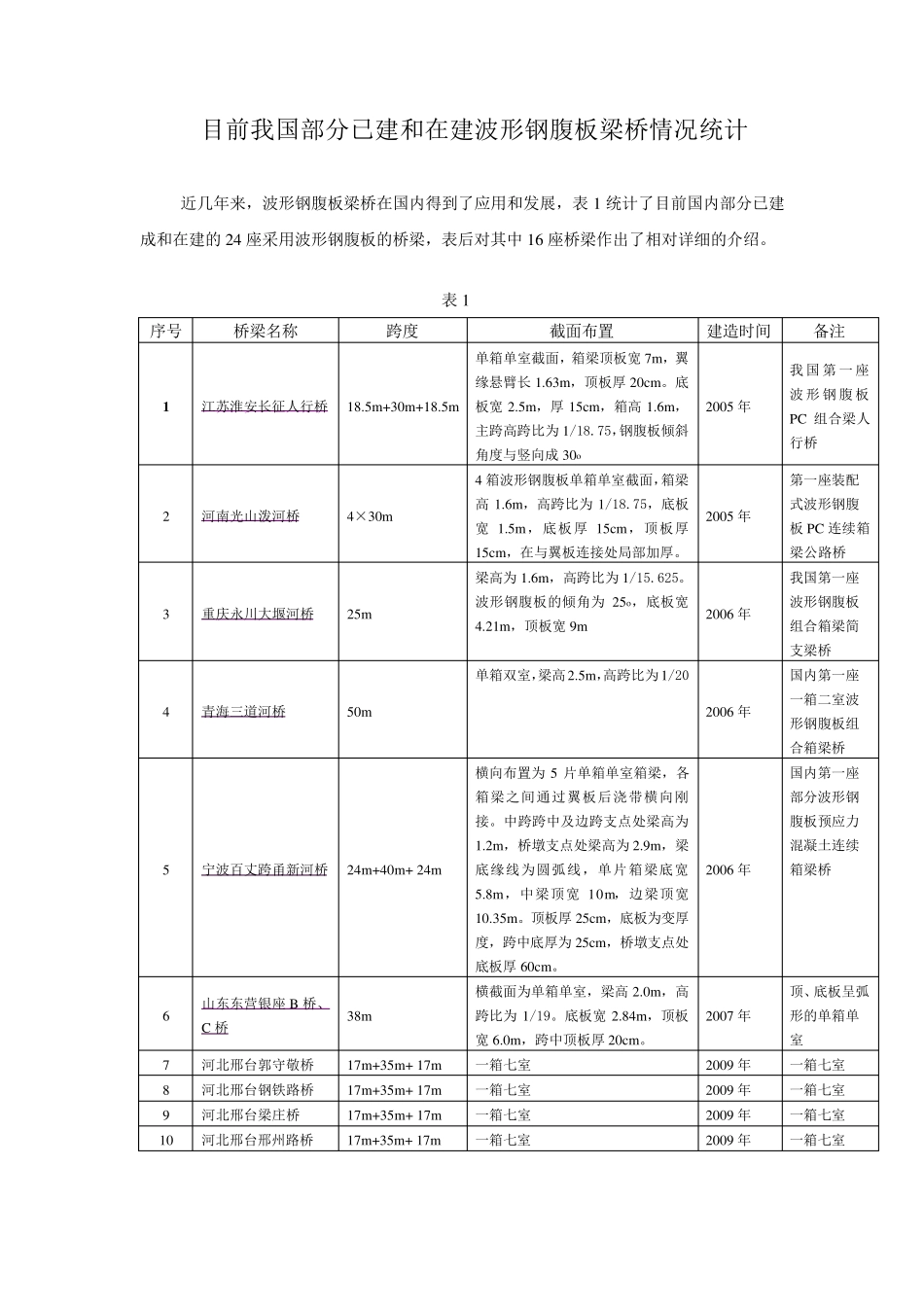

目前我国部分已建和在建波形钢腹板梁桥情况统计 近几年来，波形钢腹板梁桥在国内得到了应用和发展，表1 统计了目前国内部分已建成和在建的24 座采用波形钢腹板的桥梁，表后对其中16 座桥梁作出了相对详细的介绍。 表1 序号 桥梁名称 跨度 截面布置 建造时间 备注 1 江苏淮安长征人行桥 18.5m+30m+18.5m 单箱单室截面，箱梁顶板宽7m，翼缘悬臂长1.63m，顶板厚20cm。底板宽2.5m，厚15cm，箱高1.6m，主跨高跨比为1/18.75，钢腹板倾斜角度与竖向成30o 2005 年 我国第一座波形钢腹板PC 组合梁人行桥 2 河南光山泼河桥 4×30m 4 箱波形钢腹板单箱单室截面，箱梁高1.6m，高跨比为1/18.75，底板宽1.5m，底板厚15cm，顶板厚15cm，在与翼板连接处局部加厚。 2005 年 第一座装配式波形钢腹板PC 连续箱梁公路桥 3 重庆永川大堰河桥 25m 梁高为1.6m，高跨比为1/15.625。波形钢腹板的倾角为25o，底板宽4.21m，顶板宽9m 2006 年 我国第一座波形钢腹板组合箱梁简支梁桥 4 青海三道河桥 50m 单箱双室，梁高2.5m，高跨比为1/20 2006 年 国内第一座一箱二室波形钢腹板组合箱梁桥 5 宁波百丈跨甬新河桥 24m+40m+ 24m 横向布置为5 片单箱单室箱梁，各箱梁之间通过翼板后浇带横向刚接。中跨跨中及边跨支点处梁高为1.2m，桥墩支点处梁高为2.9m，梁底缘线为圆弧线，单片箱梁底宽5.8m，中梁顶宽10m，边梁顶宽10.35m。顶板厚25cm，底板为变厚度，跨中底厚为25cm，桥墩支点处底板厚60cm。 2006 年 国内第一座部分波形钢腹板预应力混凝土连续箱梁桥 6 山东东营银座B 桥、C 桥 38m 横截面为单箱单室，梁高2.0m，高跨比为1/19。底板宽2.84m，顶板宽6.0m，跨中顶板厚20cm。 2007 年 顶、底板呈弧形的单箱单室 7 河北邢台郭守敬桥 17m+35m+ 17m 一箱七室 2009 年 一箱七室 8 河北邢台钢铁路桥 17m+35m+ 17m 一箱七室 2009 年 一箱七室 9 河北邢台梁庄桥 17m+35m+ 17m 一箱七室 2009 年 一箱七室 10 河北邢台邢州路桥 17m+35m+ 17m 一箱七室 2009 年 一箱七室 11 河南卫河大桥主桥 47m+52m+ 47m 横断面采用单箱三室直腹式等截面箱梁，梁高为3.2m，主跨高跨比为1/16.25。顶板宽16.85m，底板宽11.85m，翼缘板悬长2.5m，顶板厚25cm，顶板端部厚20cm，底板厚22cm. 是国内第一座将波形钢腹板应用在高速公路上的桥梁 12 泰州长江大桥 25m+30m+30m+ 25m 2009 年 13 河北衡水大...
