截水沟施工技术方案VIP专享

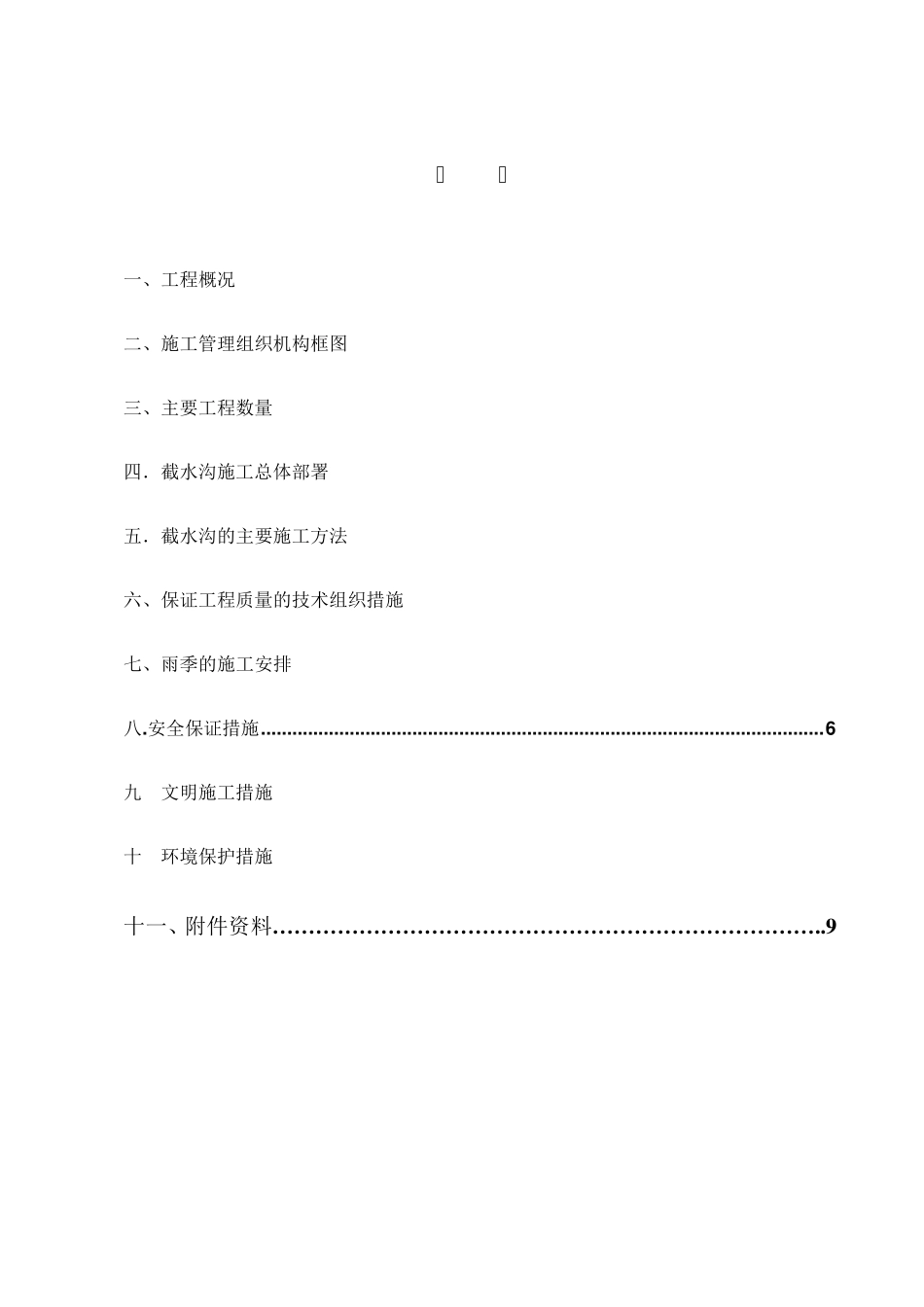

目 录 一、工程概况 ..............................................................1 二、施工管理组织机构框图 ..................................................1 三、主要工程数量 ..........................................................1 四．截水沟施工总体部署 ....................................................2 五．截水沟的主要施工方法 ..................................................3 六、保证工程质量的技术组织措施 ............................................5 七、雨季的施工安排 ........................................................6 八.安全保证措施 ............................................................................................................ 6 九. 文明施工措施 ..........................................................8 十. 环境保护措施 ..........................................................8 十一、附件资料…………………………………………………………………..9 一、工程概况 马头塘隧道右洞截水沟分进口、出口两部分。进口三水端左、右线截水沟连成一体共长124m ，其中右线截水沟处外接洞外排水沟74m ，出口怀集端右洞截水沟自成一体，长170m 。 二、施工管理组织机构框图 注：隧道工程师为——刘光才 三、主要工程数量 隧道截水沟主要工程数量为截水沟土方开挖及浆砌片石砌筑。 右洞进口三水端截水沟与左线部分共计开挖硬土298m 3。浆砌片石砌筑方量为163m 3（其中右洞右侧排水沟长以50m 计）。截水沟开挖尺寸90×120cm，过流面断面净空尺寸为60×60cm，浆砌片石厚度 30cm，右线右侧为梯形排水沟，基槽底宽187cm，过流面断项目经理：刘 俊 项目副经理：吕成志 总工程师：张 奎 工程技术部（钮小祥） 安全质量部（陆国清） 物资设备部（杨永平） 财 务 部 （谢海斌） 工地试验室（周宝玉） 综合办公室（郑允灿） 隧道作业 1 队：杨强 计划合同部（郑晓东） 隧道作业 2 队：何忠 面净空尺寸底宽150cm，顶宽250cm，净高100cm，砌体厚度30cm。 右洞出口怀集端截水沟开挖261.8m 3。浆砌片石砌筑方量为153m 3。截水沟开挖尺寸（宽×高）140×110cm，浆砌砌筑后结构过流面净空断面尺寸为80×80cm，结构厚度30cm。 四．截水沟施工总体部署 1、截水沟施工方案 根据测量放样定出刷坡线...
