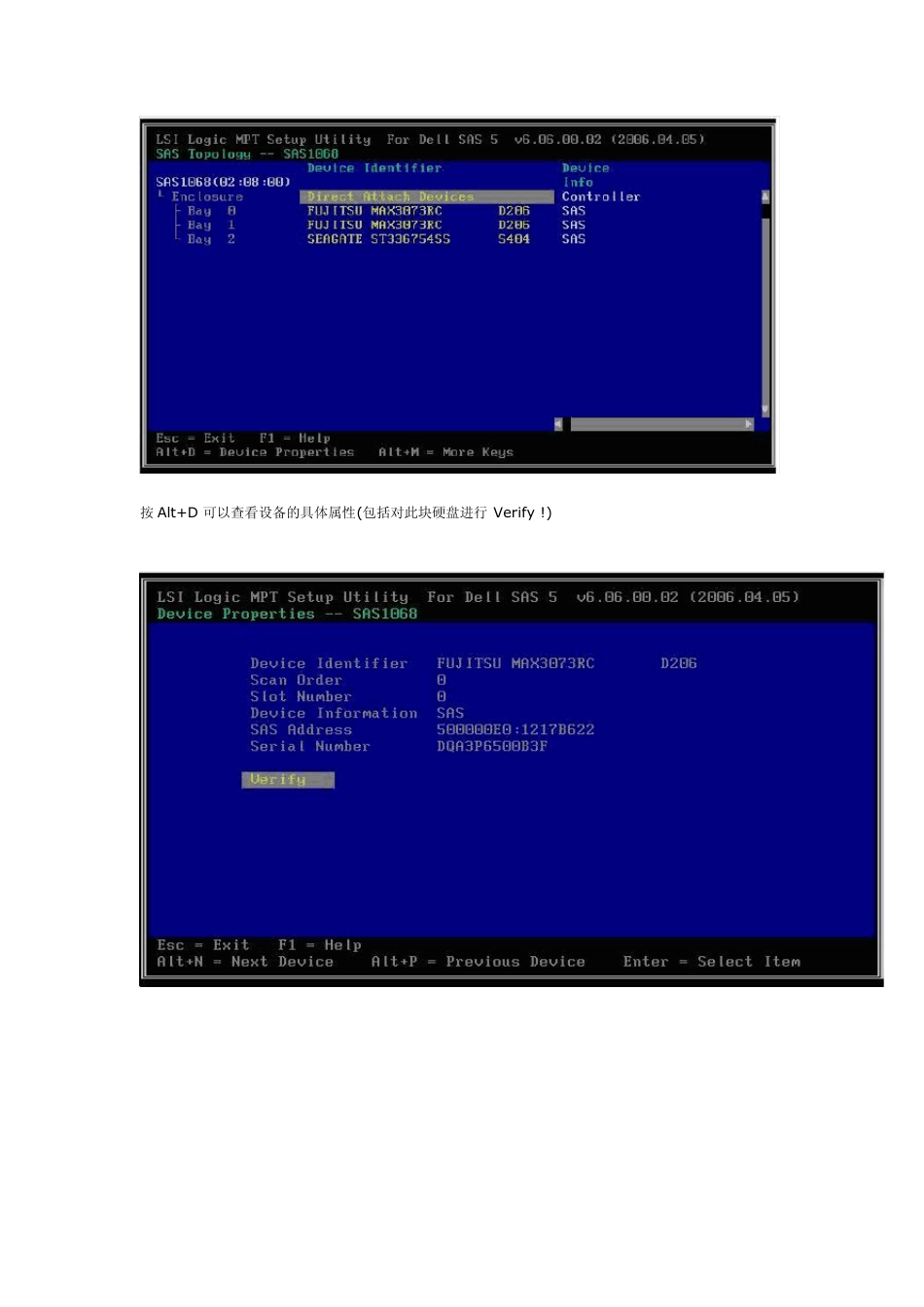

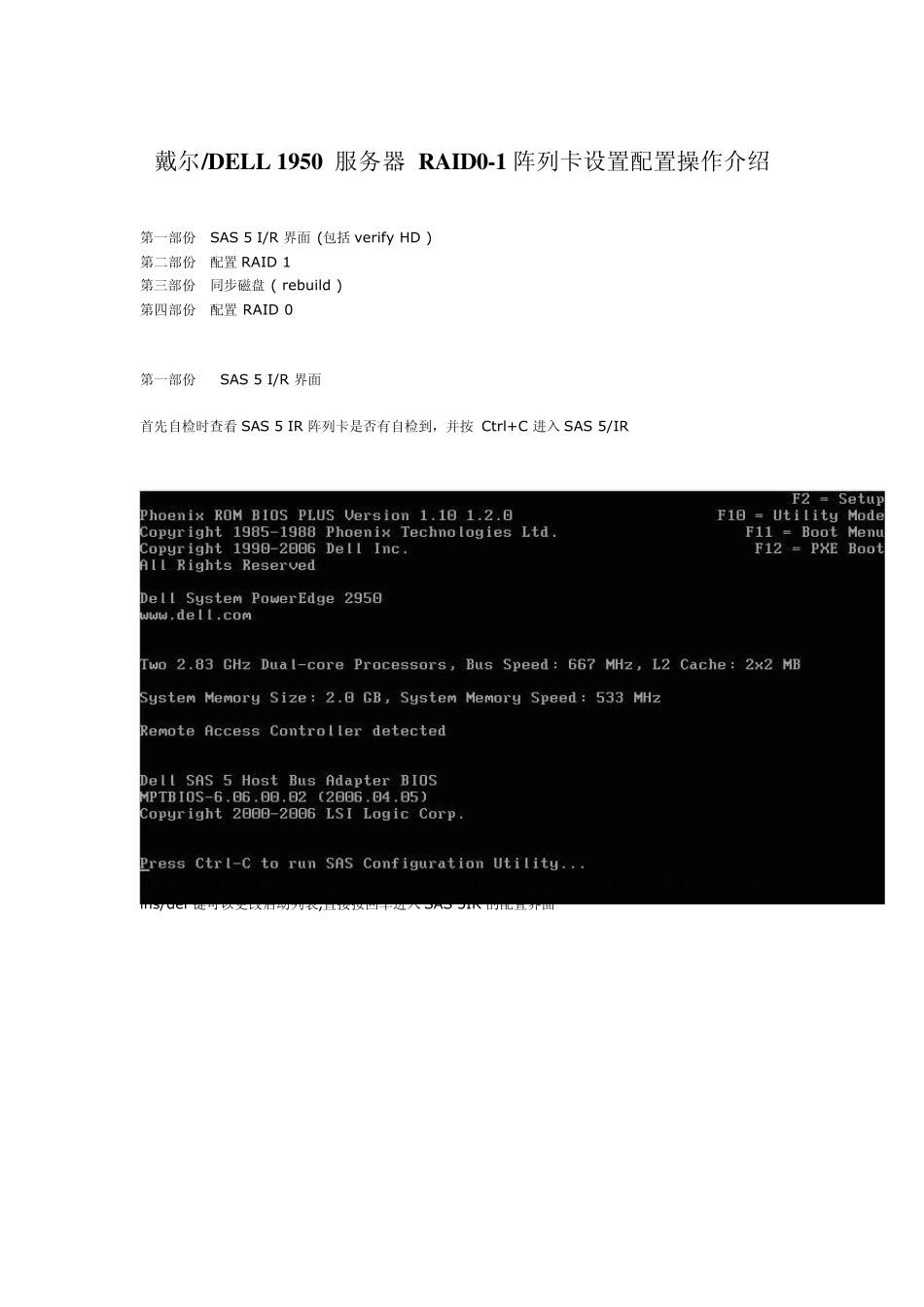

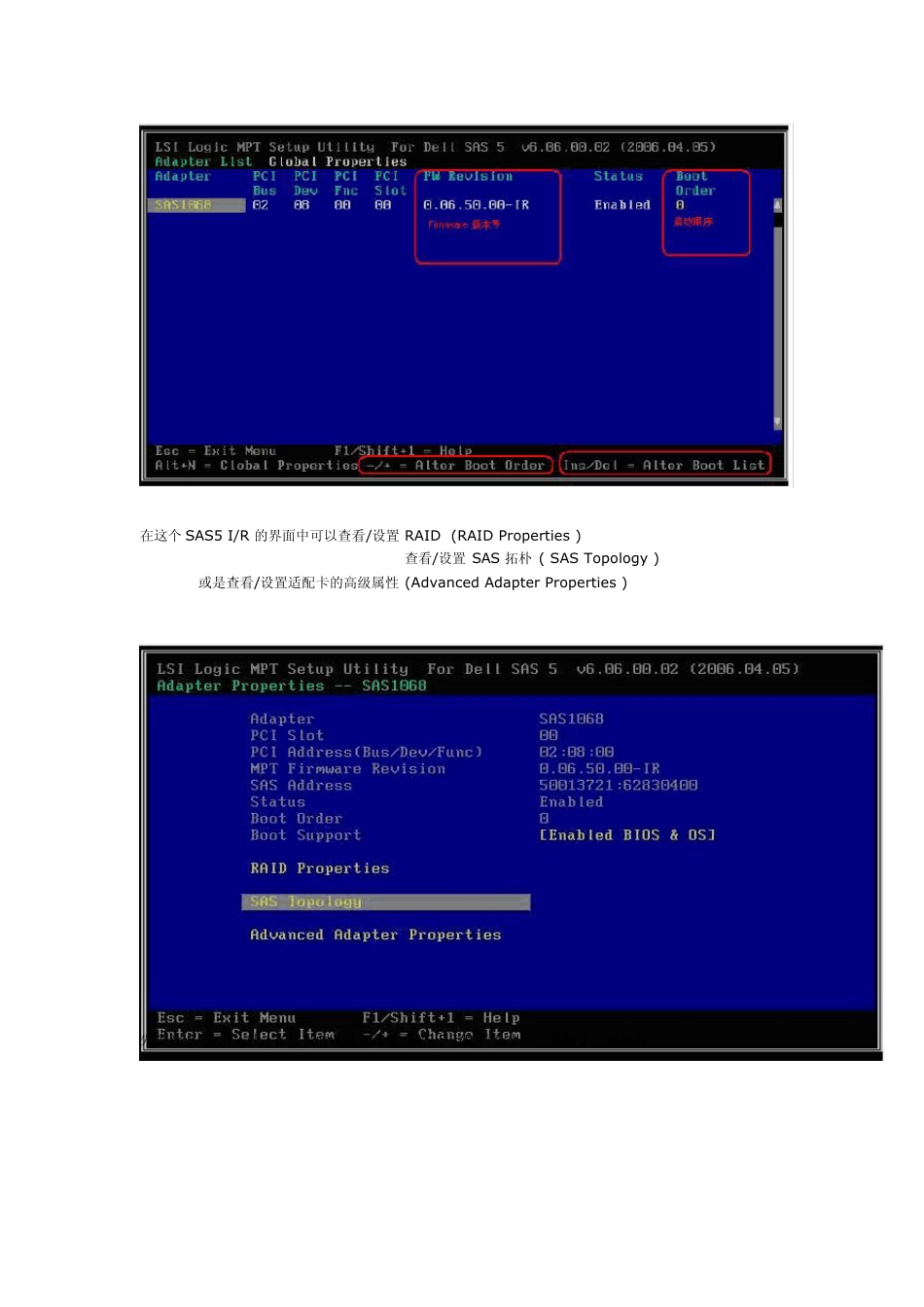

戴尔/DELL 1950 服务器 RAID0-1 阵列卡设置配置操作介绍 第一部份 SAS 5 I/R 界面 (包括 verify HD ) 第二部份 配置RAID 1 第三部份 同步磁盘 ( rebuild ) 第四部份 配置 RAID 0 第一部份 SAS 5 I/R 界面 首先自检时查看 SAS 5 IR 阵列卡是否有自检到,并按 Ctrl+C 进入 SAS 5/IR 在按完 Ctrl+C 后进入的下一个屏幕,可以查看 SAS5/ir 的固件版本号和启动的顺序,按 +/- 号可以更改启动顺序,ins/del 键可以更改启动列表,直接按回车进入 SAS 5IR 的配置界面 在这个SAS5 I/R 的界面中可以查看/设置 RAID (RAID Properties ) 查看/设置 SAS 拓朴 ( SAS Topology ) 或是查看/设置适配卡的高级属性 (Advanced Adapter Properties ) 先查看 SAS 的拓朴,在这里面可以查看到SAS 5 I/R 阵列卡中一共插了三块硬盘 按Alt+D 可以查看设备的具体属性(包括对此块硬盘进行 Verify !) 主界面的查看/设置适配卡的高级属性 (Adv anced Adapter Properties ) 在Adv anced Adapter Properties 中有以下 这里面有一项 PHY 属性很重要,就是 Discovery Status 它可以显示一些 SAS 链路/协议上的一些问题 第二部份 配置RAID 1 在主界面选择 RAID Properties 进行阵列卡配置 在RAID 配置界面中有三个选择项 查看已经存在的阵列配置 ( 此选项只有在已经存在阵列配置的情况下才出会现) 通常在第一次配置阵列时,只会出现 下面两项 创建 IM (镜像) 卷 (做 RAID 1 ) (最多只允许两块硬盘做 RAID1) 创建 IS ( 条带)卷 (做 RAID 0 )(最少 2 块,最多 4 块硬盘做 RAID0) 创建RAID 1 (选择 Create IM Volume ) 将光标移动到第一块硬盘的RAID Disk 栏上,按空格键选中这块磁盘,这时驱动器状态变成 Primary (主盘) Drive Status 有以下几种:具体说明可以查最上面的用户手册链接 然后将光标移动到第二块磁盘的 RAID Disk 处,按空格选中 这时会出现一个警告提示, 大意是如果继续将这块硬盘加入阵列中,这块盘上原先的数据将会被抹除, 按 C 后,可以成功的创建R AID 1 系统会自动提示是否需要保存R AID 的配置,选择保存退出 再按F3 确认后就可以成功的创建R AID 1 了。 如果需要对刚刚创建的RAID 1 进行管理,可以选择 View Existing Array 在这里面可以查看到逻辑驱动器的状态和...
