戴尔vostro1088拆解主板以及风扇

戴尔vostro1088拆解主板以及风扇_第1页
1/44
戴尔vostro1088拆解主板以及风扇_第2页
2/44
戴尔vostro1088拆解主板以及风扇_第3页
3/44

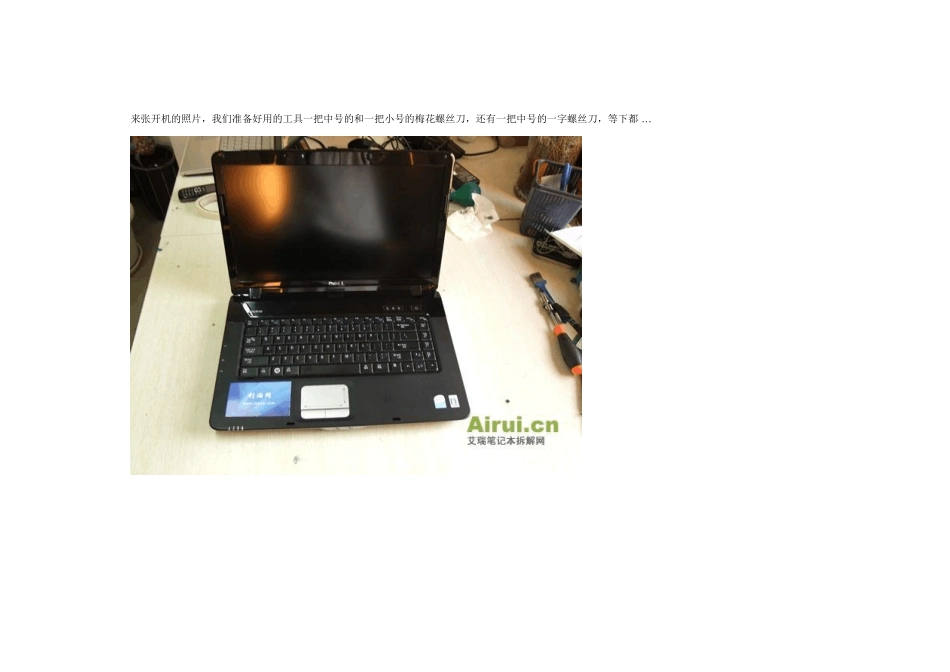

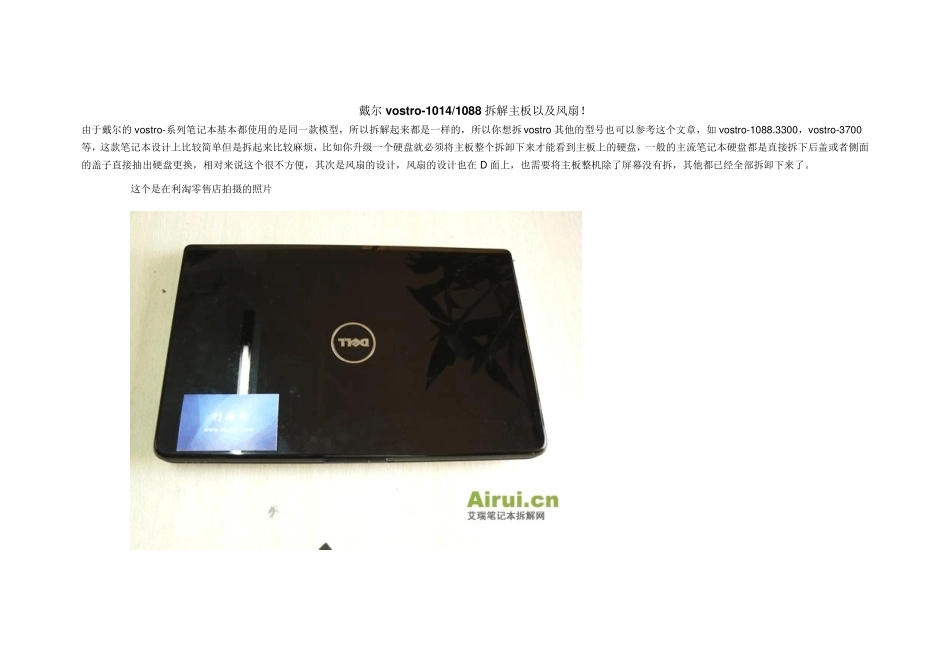

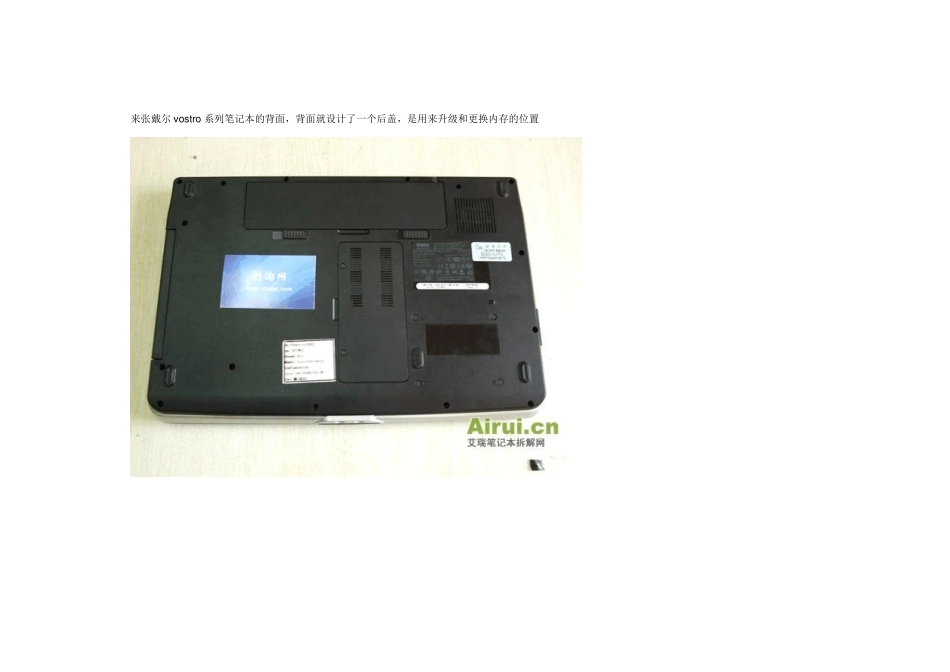

戴尔v ostro-1014/1088 拆解主板以及风扇! 由于戴尔的v ostro-系列笔记本基本都使用的是同一款模型,所以拆解起来都是一样的,所以你想拆v ostro 其他的型号也可以参考这个文章,如v ostro-1088.3300,v ostro-3700等,这款笔记本设计上比较简单但是拆起来比较麻烦,比如你升级一个硬盘就必须将主板整个拆卸下来才能看到主板上的硬盘,一般的主流笔记本硬盘都是直接拆下后盖或者侧面的盖子直接抽出硬盘更换,相对来说这个很不方便,其次是风扇的设计,风扇的设计也在D 面上,也需要将主板整机除了屏幕没有拆,其他都已经全部拆卸下来了。 这个是在利淘零售店拍摄的照片 来张开机的照片,我们准备好用的工具一把中号的和一把小号的梅花螺丝刀,还有一把中号的一字螺丝刀,等下都 ... 来张戴尔v ostro 系列笔记本的背面,背面就设计了一个后盖,是用来升级和更换内存的位置 D 面下面的螺丝全部拧开,说的是全部哦,然后光驱位置中间有个固定光驱的也一样,然后把光驱拔出来 从键盘上面的控制面板着手,右边慢慢的拆开它 然后就能将整个挡板拆下来了 已经将戴尔v ostro 的键盘挡板拆下来了,如下图 键盘上面有 2 个固定键盘的螺丝,我们需要动手拆了它,然后将键盘翻过来 卡口的特写 将卡口上面打开,就能将排线取出来了 已经将键盘取下来的戴尔 v ostro 笔记本 我们再翻过来看到背面,背面唯一的后盖下面是内存的位置 来张内存的特写,将他们都可以拆下来,顺便将无限天线摘除,因为等下拆走屏幕的时候也需要拆无线的天线 继续将C 面的固定螺丝拧开,大约 2 个吧 现在我们将戴尔v ostro 笔记本转轴固定螺丝拧开,一共 4 个左边 2 个右边 2 个 这个就是右边2 个固定戴尔v ostro 笔记本屏幕轴的螺丝 将屏幕的排线拔出来,接口设计了一个小提手 特别注意的是,笔记本背面转轴还隐藏了2 个螺丝,分别在轴的下面 拧开上面 6 个螺丝后就能将笔记本的屏幕和主板分离 现在我们拆C 面,注意光驱下面还有好几个螺丝也要拧开 这里要注意,在后盖下面还隐藏了一个固定 C 面的螺丝,我找了好久才找到 然后就能将整个笔记本的 C 壳取出来了 已经将戴尔v ostro 拆解下来了 来张戴尔 v ostro 笔记本面的照片 还是C 壳正面的照片,上面主要是一个电源开关和一个触摸板 来看看戴尔v ostro 的主板,主板设计的很小巧,基本都在笔记本的左边 风扇就在这个位置了,你拆到这里还不能将戴尔...
