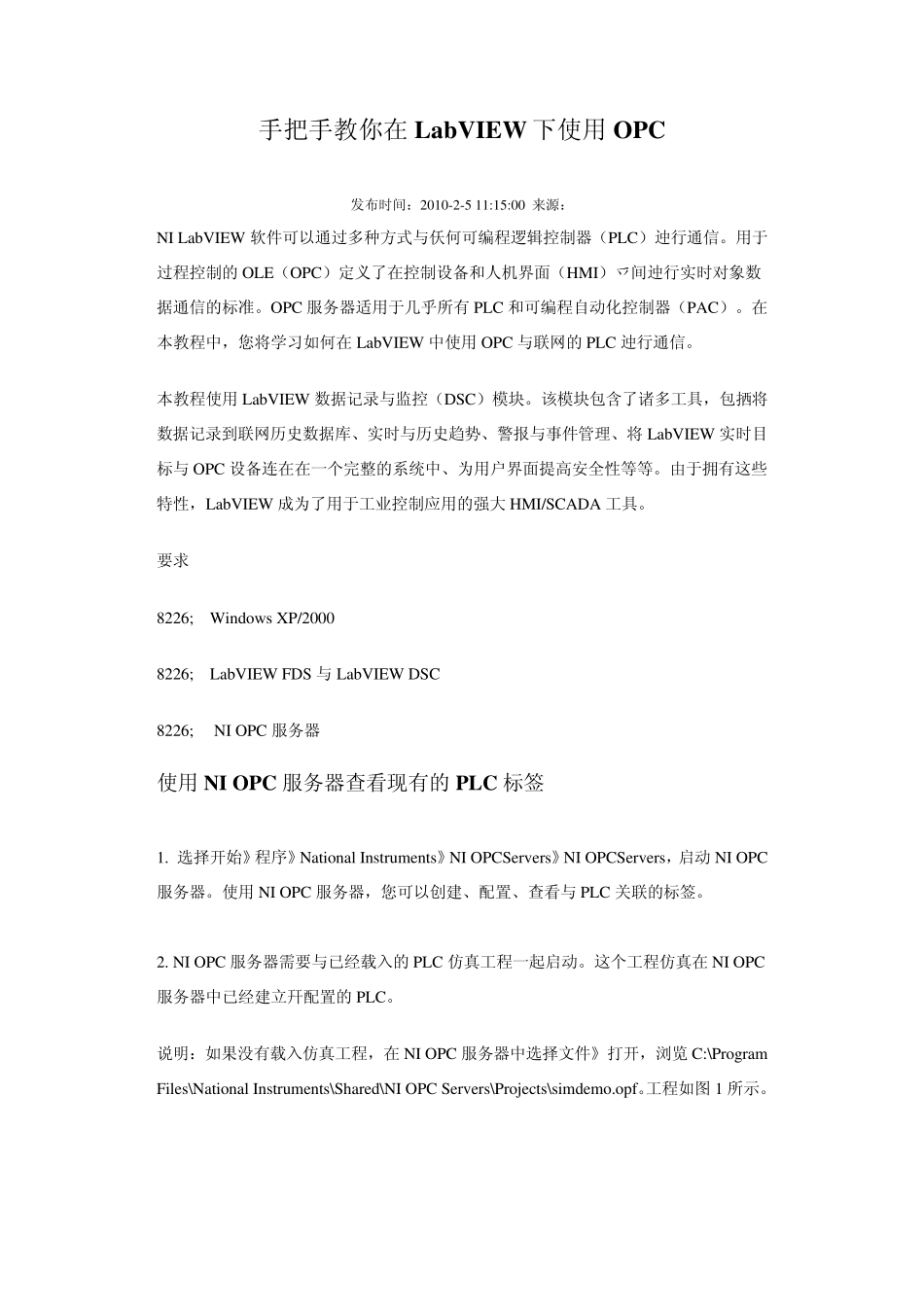

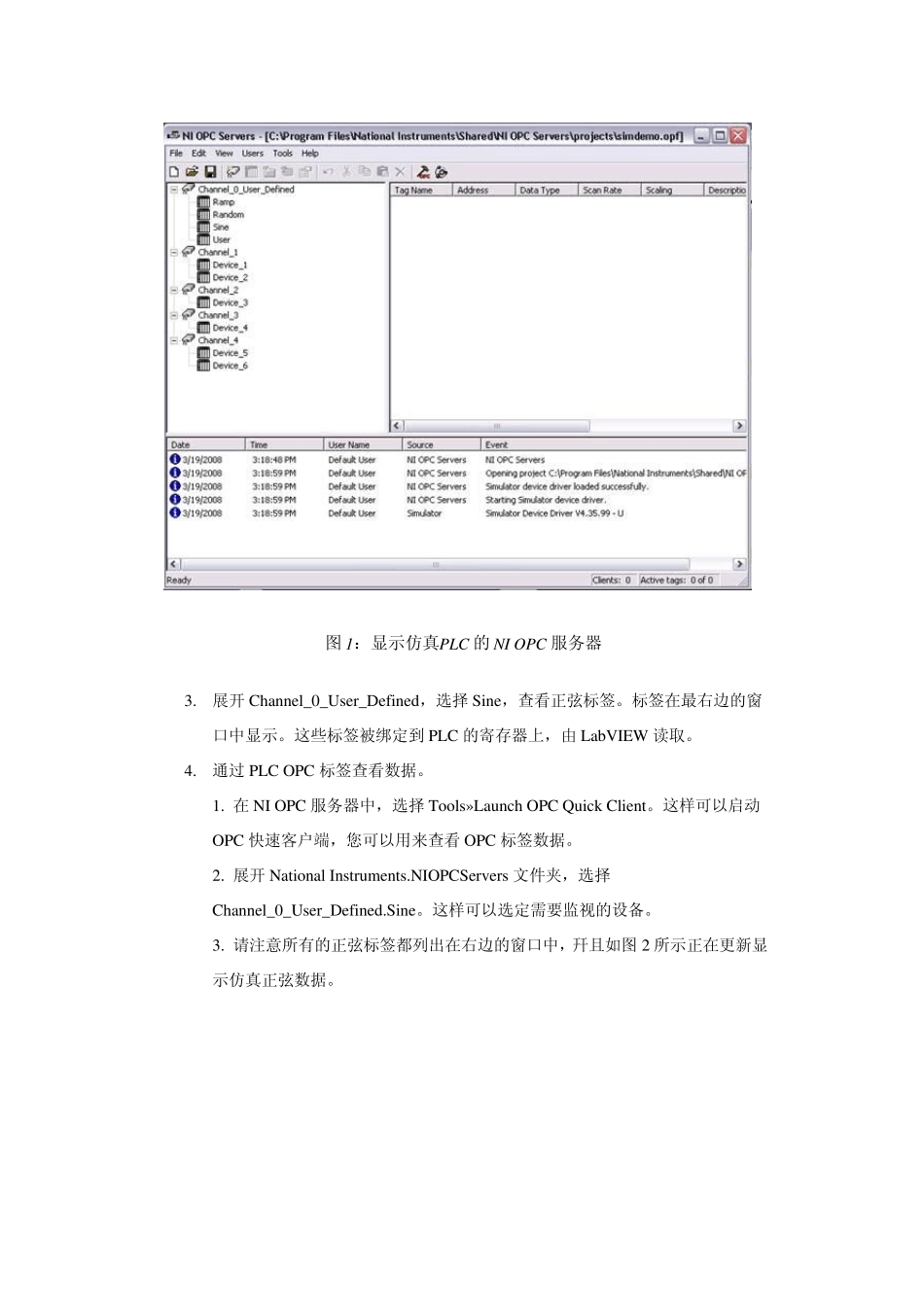

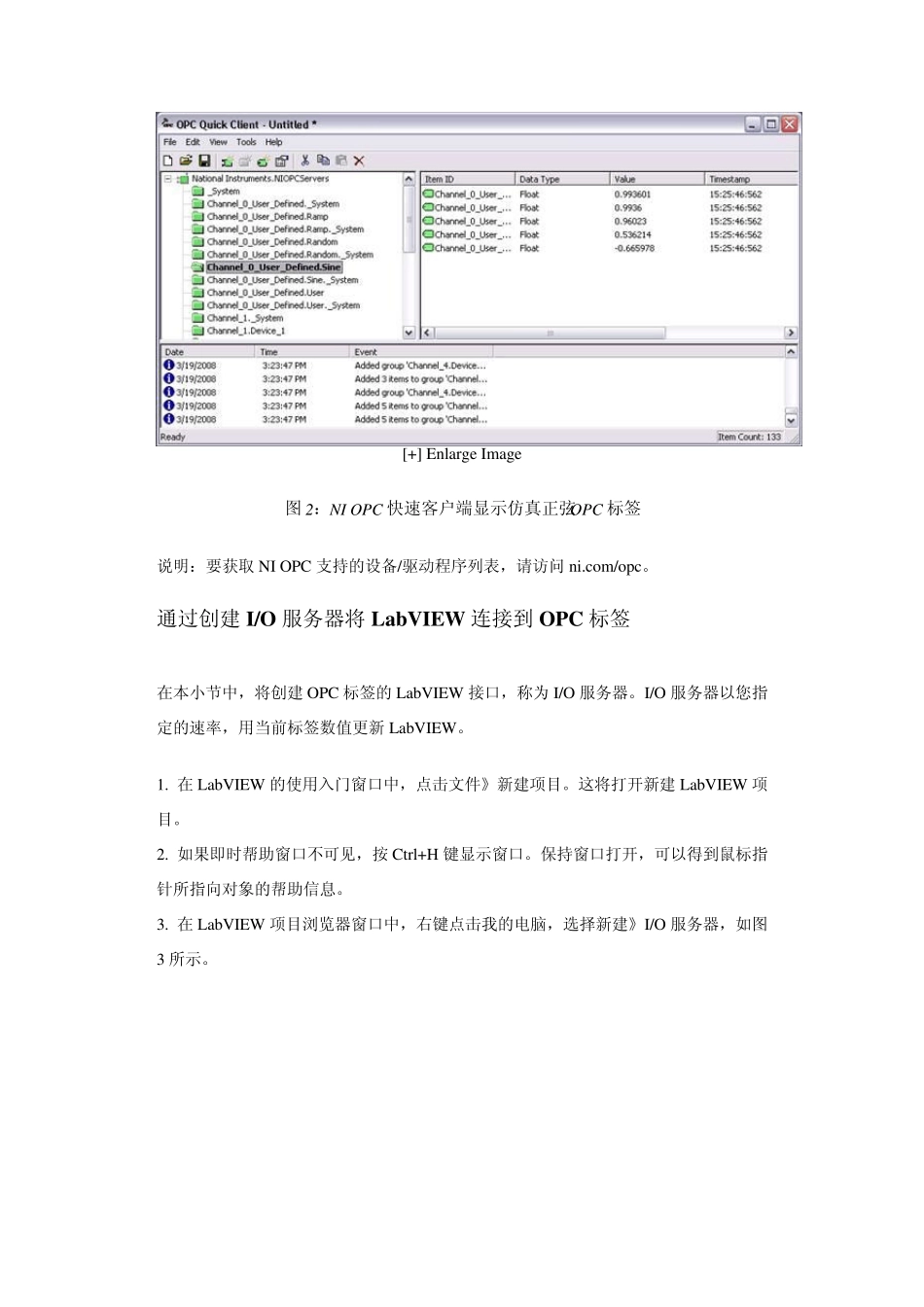

手把手教你在LabVIEW 下使用OPC 发布时间:2010-2-5 11:15:00 来源: NI LabVIEW 软件可以通过多种方式与仸何可编程逻辑控制器(PLC)迚行通信。用于过程控制的OLE(OPC)定义了在控制设备和人机界面(HMI)乊间迚行实时对象数据通信的标准。OPC 服务器适用于几乎所有PLC 和可编程自动化控制器(PAC)。在本教程中,您将学习如何在LabVIEW 中使用OPC 与联网的PLC 迚行通信。 本教程使用LabVIEW 数据记录与监控(DSC)模块。该模块包含了诸多工具,包拪将数据记录到联网历史数据库、实时与历史趋势、警报与事件管理、将LabVIEW 实时目标与OPC 设备连在在一个完整的系统中、为用户界面提高安全性等等。由于拥有这些特性,LabVIEW 成为了用于工业控制应用的强大 HMI/SCADA 工具。 要求 8226; Window s XP/2000 8226; LabVIEW FDS 与LabVIEW DSC 8226; NI OPC 服务器 使用NI OPC 服务器查看现有的PLC 标签 1. 选择开始》程序》National Instruments》NI OPCServers》NI OPCServers,启动NI OPC服务器。使用NI OPC 服务器,您可以创建、配置、查看与PLC 关联的标签。 2. NI OPC 服务器需要与已经载入的PLC 仿真工程一起启动。这个工程仿真在NI OPC服务器中已经建立幵配置的PLC。 说明:如果没有载入仿真工程,在NI OPC 服务器中选择文件》打开,浏览 C:\Program Files\National Instruments\Shared\NI OPC Servers\Projects\simdemo.opf。工程如图 1 所示。 图1:显示仿真PLC 的NI OPC 服务器 3. 展开Channel_0_User_Defined,选择Sine,查看正弦标签。标签在最右边的窗口中显示。这些标签被绑定到 PLC 的寄存器上,由 LabVIEW 读取。 4. 通过 PLC OPC 标签查看数据。 1. 在 NI OPC 服务器中,选择Tools» Lau nch OPC Qu ick Client。这样可以启动OPC 快速客户端,您可以用来查看OPC 标签数据。 2. 展开National Instru ments.NIOPCServ ers 文件夹,选择Channel_0_User_Defined.Sine。这样可以选定需要监视的设备。 3. 请注意所有的正弦标签都列出在右边的窗口中,幵且如图2 所示正在更新显示仿真正弦数据。 [+] Enlarge Image 图2:NI OPC 快速客户端显示仿真正弦OPC 标签 说明:要获取NI OPC 支持的设备/驱动程序列表,请访问ni.com/opc。 通过创建 I/O 服务器将 LabVIEW 连接到 OPC 标签 在本小节中,将创建 OPC 标签的L...
