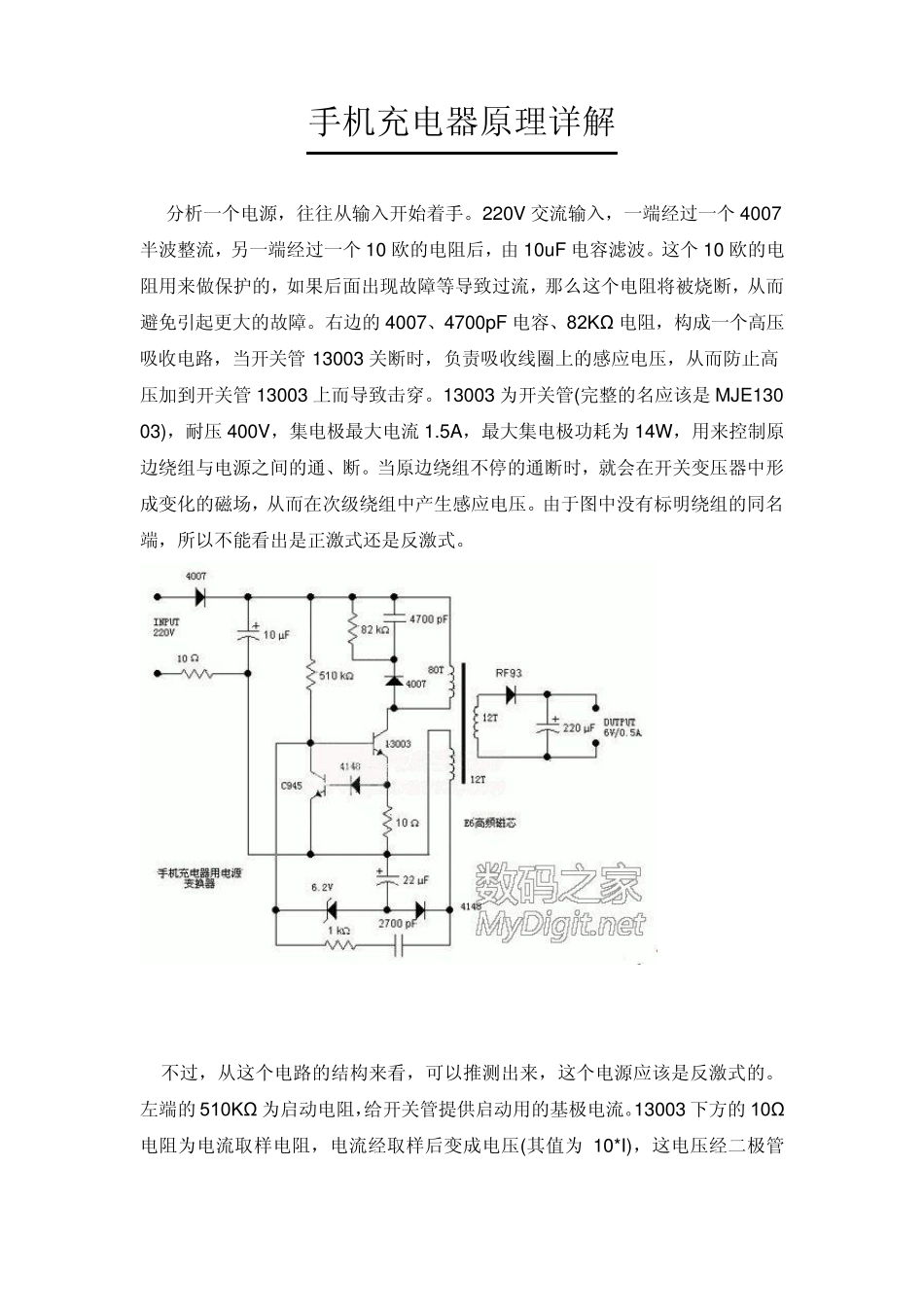

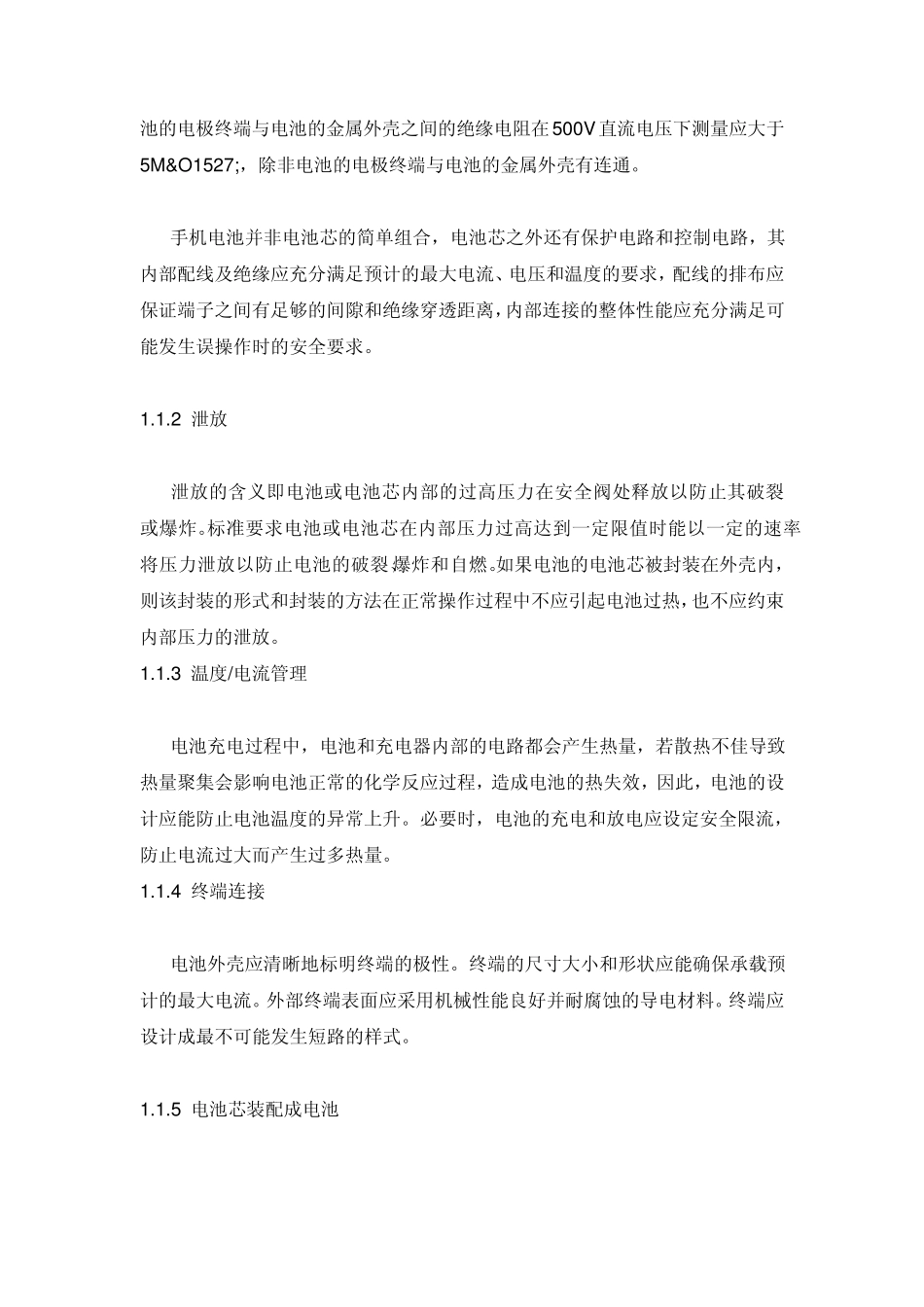

手机充电器原理详解 分析一个电源，往往从输入开始着手
220V 交流输入，一端经过一个4007半波整流，另一端经过一个10 欧的电阻后，由10uF 电容滤波
这个10 欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障
右边的4007、4700pF 电容、82KΩ 电阻，构成一个高压吸收电路，当开关管 13003 关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管 13003 上而导致击穿
13003 为开关管(完整的名应该是 MJE13003)，耐压 400V，集电极最大电流1
5A，最大集电极功耗为 14W，用来控制原边绕组与电源之间的通、断
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的
左端的510KΩ 为启动电阻，给开关管提供启动用的基极电流

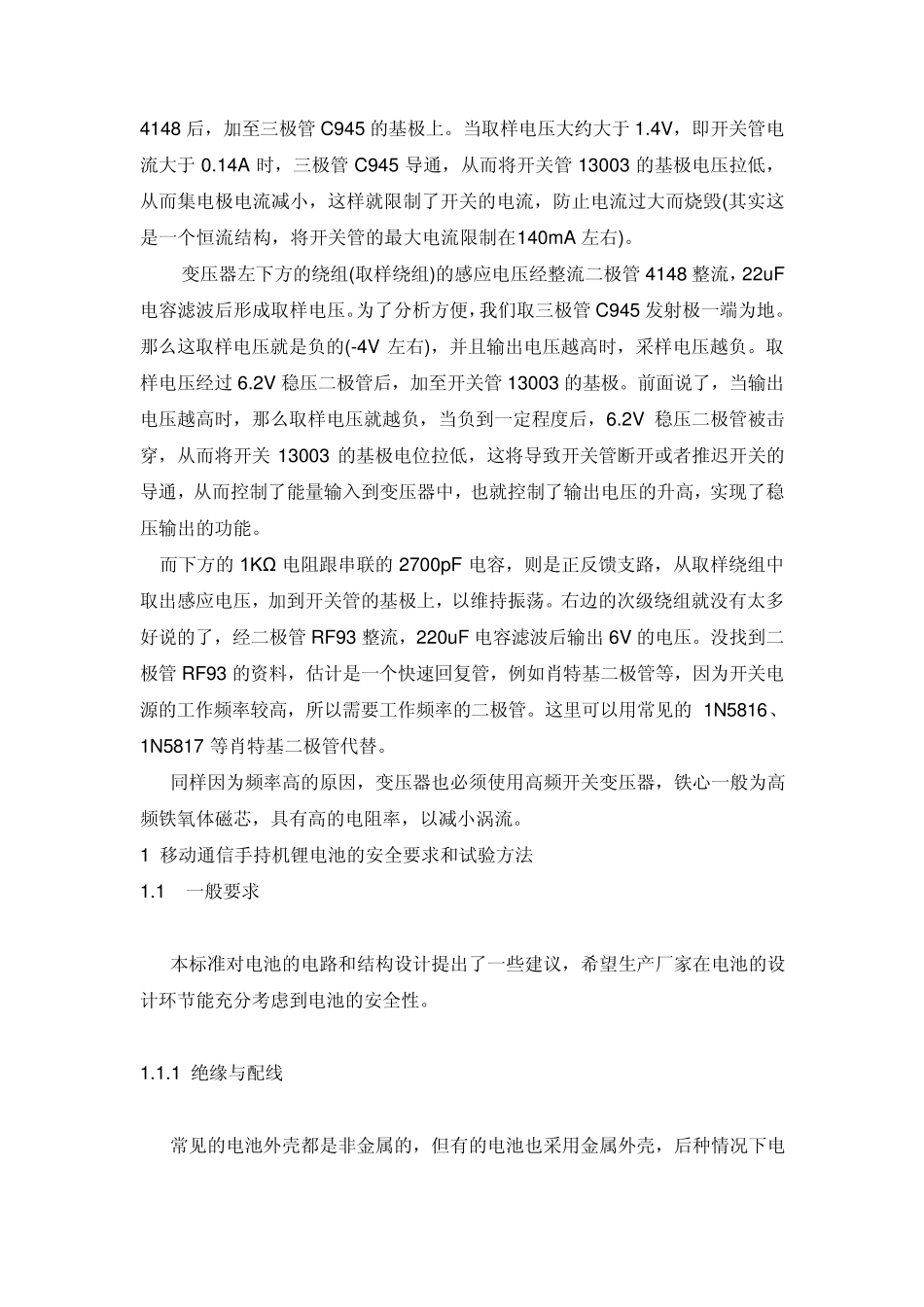

13003 下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为 10*I)，这电压经二极管4148 后，加至三极管 C945 的基极上
当取样电压大约大于 1
4V，即开关管电流大于 0
14A 时，三极管 C945 导通，从而将开关管 13003 的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA 左右)
变压器左下方的绕组(取样绕组)的感应电压经整流二极管 4148 整流，22uF电容滤波后形成取样电压
为了分析方便，我们取三极管 C945 发射极一端为地
那么这取样电压就是负的(-4V 左右)，并且输出电压越高时，采样电压越负
取样电压经过 6
2V 稳压二极管后，加至开关管 13003 的基极
