手机维修实例

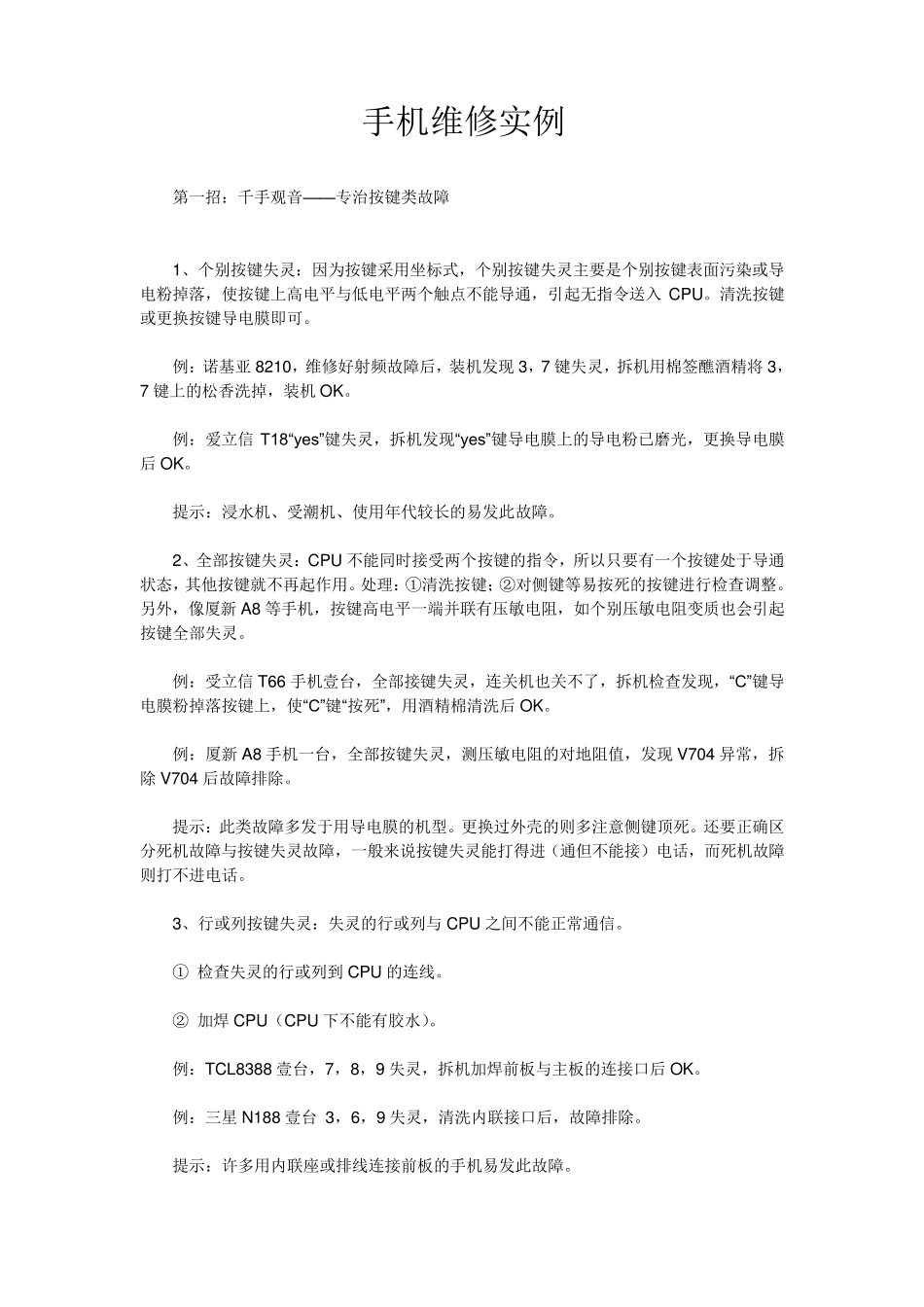

手机维修实例 第一招：千手观音——专治按键类故障 1、个别按键失灵：因为按键采用坐标式，个别按键失灵主要是个别按键表面污染或导电粉掉落，使按键上高电平与低电平两个触点不能导通，引起无指令送入 CPU。清洗按键或更换按键导电膜即可。 例：诺基亚 8210，维修好射频故障后，装机发现 3，7 键失灵，拆机用棉签醮酒精将 3，7 键上的松香洗掉，装机 OK。 例：爱立信 T18“yes”键失灵，拆机发现“yes”键导电膜上的导电粉已磨光，更换导电膜后 OK。 提示：浸水机、受潮机、使用年代较长的易发此故障。 2、全部按键失灵：CPU 不能同时接受两个按键的指令，所以只要有一个按键处于导通状态，其他按键就不再起作用。处理：①清洗按键；②对侧键等易按死的按键进行检查调整。另外，像厦新 A8 等手机，按键高电平一端并联有压敏电阻，如个别压敏电阻变质也会引起按键全部失灵。 例：受立信 T66 手机壹台，全部接键失灵，连关机也关不了，拆机检查发现，“C”键导电膜粉掉落按键上，使“C”键“按死”，用酒精棉清洗后 OK。 例：厦新 A8 手机一台，全部按键失灵，测压敏电阻的对地阻值，发现 V704 异常，拆除 V704 后故障排除。 提示：此类故障多发于用导电膜的机型。更换过外壳的则多注意侧键顶死。还要正确区分死机故障与按键失灵故障，一般来说按键失灵能打得进（通但不能接）电话，而死机故障则打不进电话。 3、行或列按键失灵：失灵的行或列与 CPU 之间不能正常通信。 ① 检查失灵的行或列到 CPU 的连线。 ② 加焊 CPU（CPU 下不能有胶水）。 例：TCL8388 壹台，7，8，9 失灵，拆机加焊前板与主板的连接口后 OK。 例：三星 N188 壹台 3，6，9 失灵，清洗内联接口后，故障排除。 提示：许多用内联座或排线连接前板的手机易发此故障。 第二招：双雷惯耳——专治听筒故障 判断：拔“112“测量听筒触点是否有跳变电压。①有跳变电压：故障在听筒或接触不良，可清洁调整听筒触点，更换听筒。②一端有跳变电压，一端无跳变电压：多为听筒与音频 IC之间断线。3、两端均无跳变电压：多为音频 IC 虚焊或损坏。4、听筒有杂音的，多为受话线路上的小滤波电容变质引起，可以通过在听筒两极间接一个电容来改善。另外，听筒损坏、送话器故障也会引起听筒杂音，音频 IC 故障也会引起听筒杂音。 例：爱立信 T28 壹台，摔后听筒无声，拆机，测听筒良好，加焊音频 IC 后，故障排除。 例：西门子 3...
