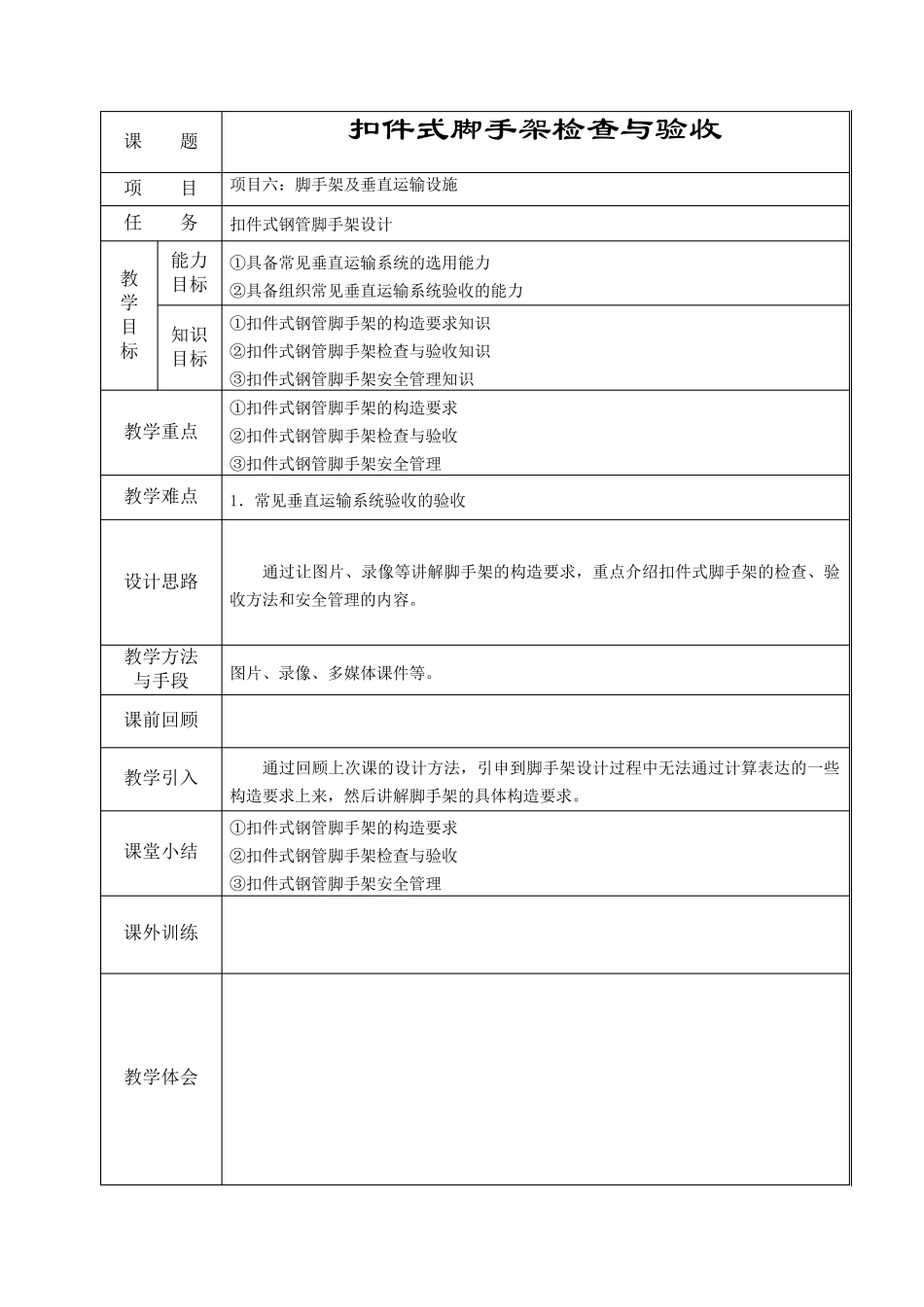

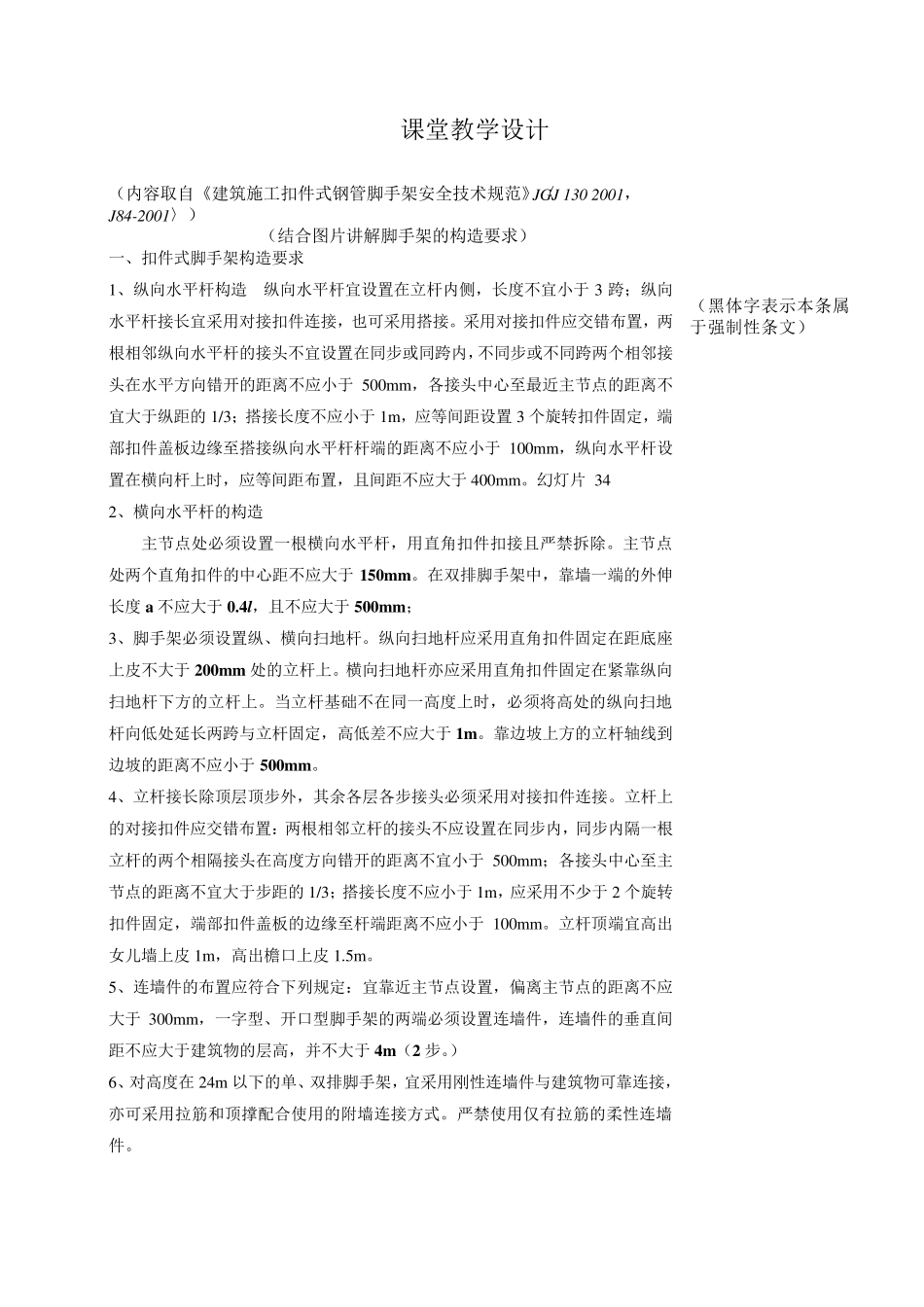

课 题 扣件式脚手架检查与验收 项 目 项目六：脚手架及垂直运输设施 任 务 扣件式钢管脚手架设计 教 学 目 标 能力目标 ①具备常见垂直运输系统的选用能力 ②具备组织常见垂直运输系统验收的能力 知识目标 ①扣件式钢管脚手架的构造要求知识 ②扣件式钢管脚手架检查与验收知识 ③扣件式钢管脚手架安全管理知识 教学重点 ①扣件式钢管脚手架的构造要求 ②扣件式钢管脚手架检查与验收 ③扣件式钢管脚手架安全管理 教学难点 1．常见垂直运输系统验收的验收 设计思路 通过让图片、录像等讲解脚手架的构造要求，重点介绍扣件式脚手架的检查、验收方法和安全管理的内容。 教学方法 与手段 图片、录像、多媒体课件等。 课前回顾 教学引入 通过回顾上次课的设计方法，引申到脚手架设计过程中无法通过计算表达的一些构造要求上来，然后讲解脚手架的具体构造要求。 课堂小结 ①扣件式钢管脚手架的构造要求 ②扣件式钢管脚手架检查与验收 ③扣件式钢管脚手架安全管理 课外训练 教学体会 课堂教学设计 （内容取自《建筑施工扣件式钢管脚手架安全技术规范》〈JGJ 130 2001，J84-2001〉） （结合图片讲解脚手架的构造要求） 一、扣件式脚手架构造要求 1、纵向水平杆构造 纵向水平杆宜设置在立杆内侧，长度不宜小于 3 跨；纵向水平杆接长宜采用对接扣件连接，也可采用搭接。采用对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500m m ，各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于 1m ，应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100m m ，纵向水平杆设置在横向杆上时，应等间距布置，且间距不应大于 400m m 。幻灯片 34 2、横向水平杆的构造 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150m m 。在双排脚手架中，靠墙一端的外伸长度 a 不应大于 0.4l，且不应大于 500m m ； 3、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200m m 处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m 。靠边坡上方的立杆...
