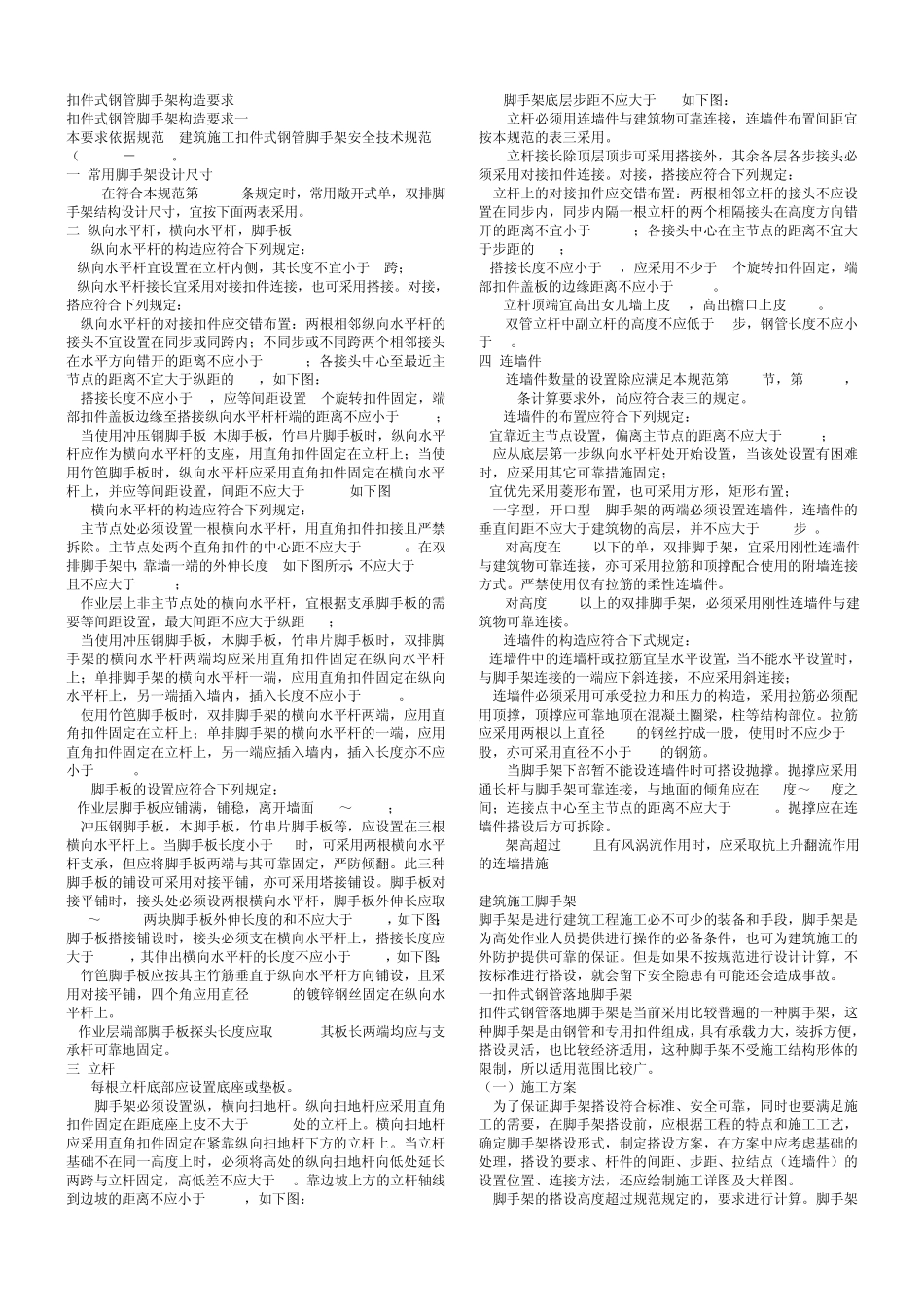

扣件式钢管脚手架构造要求 扣件式钢管脚手架构造要求一 本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>(JGJ130-2001)。 一.常用脚手架设计尺寸 1.1 在符合本规范第 4.3.2条规定时,常用敞开式单,双排脚手架结构设计尺寸,宜按下面两表采用。 二.纵向水平杆,横向水平杆,脚手板 2.1纵向水平杆的构造应符合下列规定: 1纵向水平杆宜设置在立杆内侧,其长度不宜小于 3跨; 2纵向水平杆接长宜采用对接扣件连接,也可采用搭接。对接,搭应符合下列规定: 1)纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm;各接头中心至最近主节点的距离不宜大于纵距的 1/3,如下图: 2)搭接长度不应小于 1m,应等间距设置 3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm; 3)当使用冲压钢脚手板,木脚手板,竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上;当使用竹笆脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距设置,间距不应大于 400mm,如下图: 2.2横向水平杆的构造应符合下列规定: 1主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150mm。在双排脚手架中,靠墙一端的外伸长度 a如下图所示,不应大于 0.4l,且不应大于 500mm; 2作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距 1/2; 3当使用冲压钢脚手板,木脚手板,竹串片脚手板时,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横向水平杆一端,应用直角扣件固定在纵向水平杆上,另一端插入墙内,插入长度不应小于180mm。 4使用竹笆脚手板时,双排脚手架的横向水平杆两端,应用直角扣件固定在立杆上;单排脚手架的横向水平杆的一端,应用直角扣件固定在立杆上,另一端应插入墙内,插入长度亦不应小于 180mm。 2.3脚手板的设置应符合下列规定: 1作业层脚手板应铺满,铺稳,离开墙面 120~150mm; 2冲压钢脚手板,木脚手板,竹串片脚手板等,应设置在三根横向水平杆上。当脚手板长度小于 2m时,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾翻。此三种脚手板的铺设可采用对接平铺,亦可采用塔接铺设。脚手板对接平铺时,...
