扣件钢管楼板模板支架计算书

扣件钢管楼板模板支架计算书_第1页
1/24
扣件钢管楼板模板支架计算书_第2页
2/24
扣件钢管楼板模板支架计算书_第3页
3/24

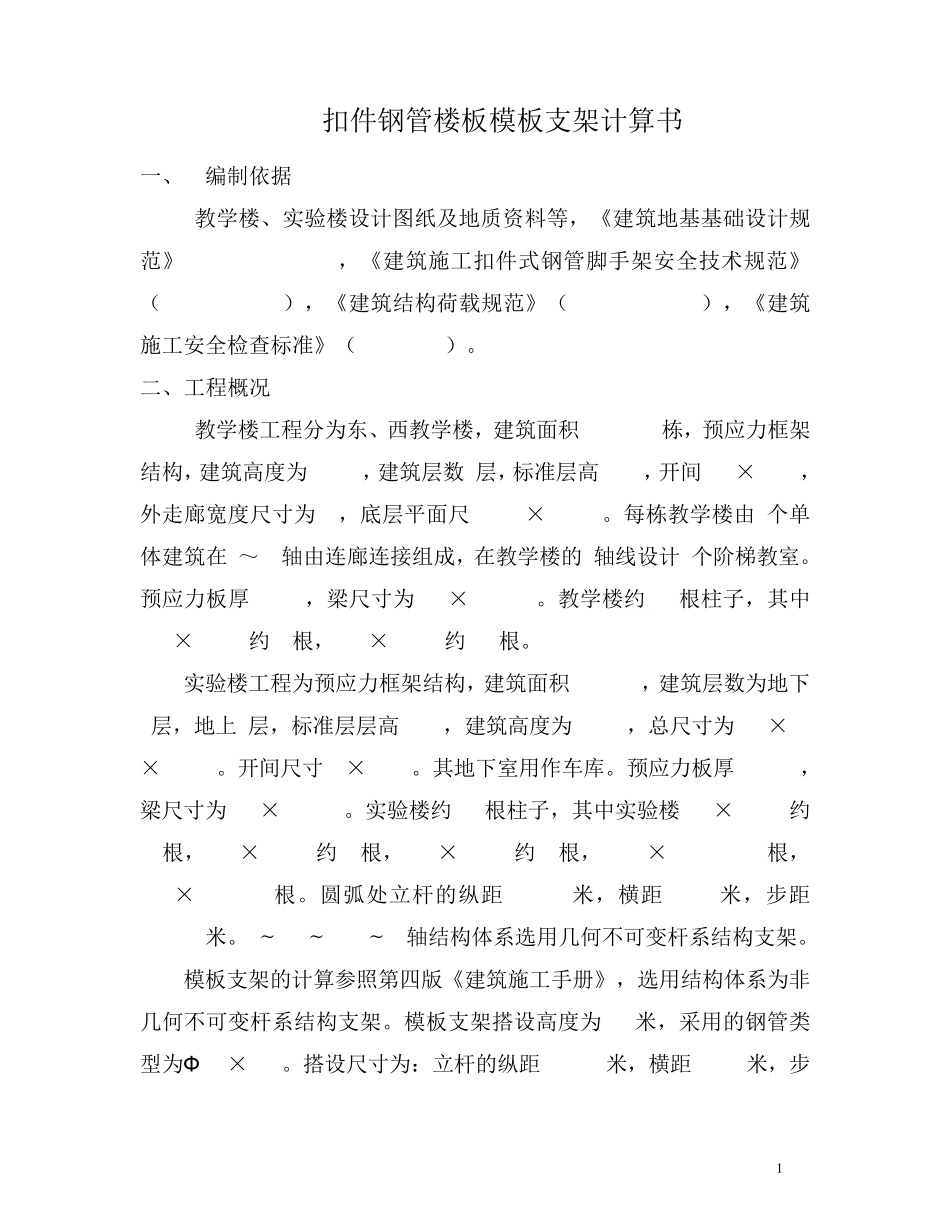

1 扣件钢管楼板模板支架计算书 一、 编制依据 教学楼、实验楼设计图纸及地质资料等,《建筑地基基础设计规范》(GB50007-2002),《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001),《建筑结构荷载规范》(GB50009-2001),《建筑施工安全检查标准》(JGJ59-99)。 二、工程概况 教学楼工程分为东、西教学楼,建筑面积12926m2/栋,预应力框架结构,建筑高度为19.5m,建筑层数5层,标准层高3.9m,开间9.5×7.8m,外走廊宽度尺寸为3m,底层平面尺86.9m×97.2m。每栋教学楼由3个单体建筑在9~10轴由连廊连接组成,在教学楼的1轴线设计3个阶梯教室。预应力板厚180mm,梁尺寸为300×750 mm。教学楼约135根柱子,其中500×500mm约30根,600×600mm约100根。 实验楼工程为预应力框架结构,建筑面积12070m2,建筑层数为地下1层,地上6层,标准层层高3.9m,建筑高度为25.2m,总尺寸为85m×44×25.2m。开间尺寸12×8.5m。其地下室用作车库。预应力板厚2000mm,梁尺寸为400×760 mm。实验楼约100根柱子,其中实验楼500×500mm约50根,600×600mm约22根,550×800mm约25根,1500×1000mm 10根,500×1600mm4根。圆弧处立杆的纵距 b=0.6米,横距L=0.6米,步距 h=1.20米。C~D(P~Q)/9~11轴结构体系选用几何不可变杆系结构支架。 模板支架的计算参照第四版《建筑施工手册》,选用结构体系为非几何不可变杆系结构支架。模板支架搭设高度为3.7米,采用的钢管类型为Ф 48×3.5。搭设尺寸为:立杆的纵距 b=0.9米,横距L=0.9米,步 2 距 h=1.20米,且立杆下垫150×150(长×宽)的木工板。 图1 楼板支撑架立面简图 图2 楼板支撑架荷载计算单元 三、模板支撑方木的计算 方木按照简支梁计算,方木的截面力学参数,截面惯性矩I和截面抵抗矩W分别为: (施工手册P44表2-5) W = bh2/6=5×10×10/6=83.33cm3 I = bh3/12=5×10×10×10/12=416.67cm4 3 方木楞计算简图 1.荷载的计算:(施工手册P514第8-6-2-1条) (1)钢筋混凝土板自重(kN/m): q1 = 25.5×0.2×0.3=1.53kN/m (2)模板及支架的自重线荷载(kN/m): q2 = 0.5×0.3=0.15kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN): 经计算得到,活荷载标准值 P1 = (2.5+2)×0.9×0.3=1.215kN 2.强度计算 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:(施工手册P47表2-6) 均布荷载 q = 1.2×1.53+1.2×0.15=2.016kN/m...
