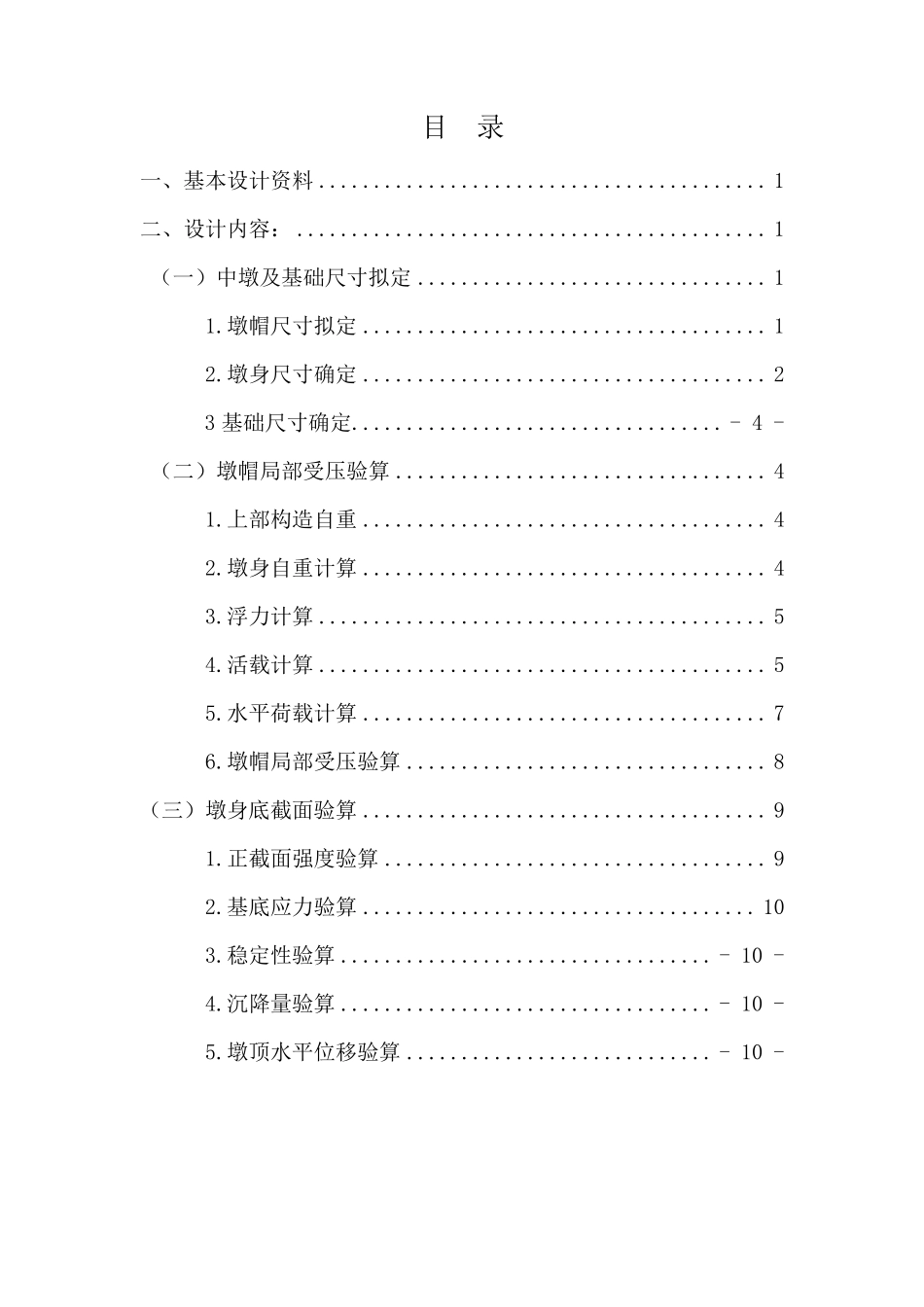

目 录 一、基本设计资料 ......................................... 1 二、设计内容： ........................................... 1 （一）中墩及基础尺寸拟定 ................................ 1 1.墩帽尺寸拟定 ..................................... 1 2.墩身尺寸确定 ..................................... 2 3 基础尺寸确定.................................. - 4 - （二）墩帽局部受压验算 .................................. 4 1.上部构造自重 ..................................... 4 2.墩身自重计算 ..................................... 4 3.浮力计算 ......................................... 5 4.活载计算 ......................................... 5 5.水平荷载计算 ..................................... 7 6.墩帽局部受压验算 ................................. 8 （三）墩身底截面验算 ..................................... 9 1.正截面强度验算 ................................... 9 2.基底应力验算 .................................... 10 3.稳定性验算 .................................. - 10 - 4.沉降量验算 .................................. - 10 - 5.墩顶水平位移验算 ............................ - 10 - 南京工程学院《基础工程》课程设计 - 2 - 混凝土实体中墩与扩大基础设计 一、基本设计资料 1.设计荷载标准：公路II 级 2.上部结构： 上部结构采用装配式后张法预应力混凝土简支T 梁。跨径40m，计算跨径38.80m，梁长39.96m，梁高230cm，支座尺寸25cm×35cm×4.9cm（支座为板式橡胶支座，尺寸为顺×横×高），主梁间距 160cm，桥面净宽为 7+2×0.75m，一孔上部结构荷载为 5070kN。 3.水文资料： 设计水位 182.7m 河床标高177.65m; 一般冲刷度 1.60m; 局部冲刷深度2.80m。 4.地质资料： 表层 3 米厚为软塑粘性土，其液性指数 IL=0.8；孔隙比 e=0.7；容重γ=18.0kN/m3，以下为砾砂，中密γ=19.7kN/m3。 二、设计内容： （一）中墩及基础尺寸拟定 1.墩帽尺寸拟定（采用20 号混凝土） 顺桥向墩帽宽度：b≥ f + a +2c1 + 2c2 f = 40m(跨径)－38.80m(计算跨径)＝1.20m 支座顺桥向宽度 a = 0.25m 查表 2-1 c1=0.1m c2=0.2m b =1.20 + 0.25 + 2×0.1 + 2×0.2=2.05m...
