扫频仪的使用

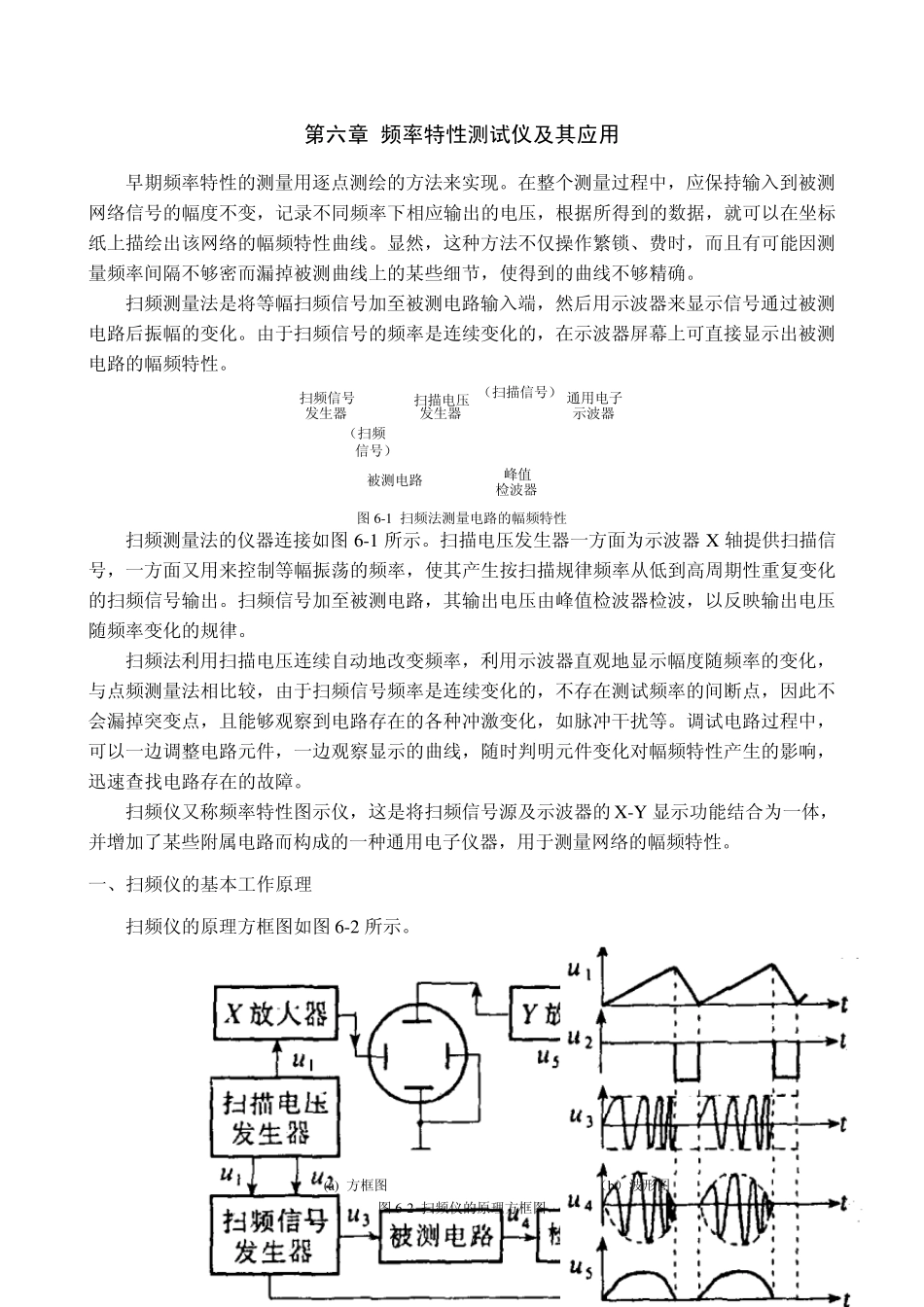

第六章 频率特性测试仪及其应用 ...................................................................................................................... 2 一、扫频仪的基本工作原理 ........................................................................................................................... 2 二、BT-3 型整机电路概述 .............................................................................................................................. 6 三、扫频仪的使用 ........................................................................................................................................... 7 四、扫频仪的测试应用 ................................................................................................................................. 12 第六章 频率特性测试仪及其应用 早期频率特性的测量用逐点测绘的方法来实现。在整个测量过程中，应保持输入到被测网络信号的幅度不变，记录不同频率下相应输出的电压，根据所得到的数据，就可以在坐标纸上描绘出该网络的幅频特性曲线。显然，这种方法不仅操作繁锁、费时，而且有可能因测量频率间隔不够密而漏掉被测曲线上的某些细节，使得到的曲线不够精确。 扫频测量法是将等幅扫频信号加至被测电路输入端，然后用示波器来显示信号通过被测电路后振幅的变化。由于扫频信号的频率是连续变化的，在示波器屏幕上可直接显示出被测电路的幅频特性。 扫频信号发生器扫描电压发生器（扫描信号） 通用电子示波器被测电路峰值检波器（扫频XY信号） 图 6-1 扫频法测量电路的幅频特性 扫频测量法的仪器连接如图 6-1 所示。扫描电压发生器一方面为示波器 X 轴提供扫描信号，一方面又用来控制等幅振荡的频率，使其产生按扫描规律频率从低到高周期性重复变化的扫频信号输出。扫频信号加至被测电路，其输出电压由峰值检波器检波，以反映输出电压随频率变化的规律。 扫频法利用扫描电压连续自动地改变频率，利用示波器直观地显示幅度随频率的变化，与点频测量法相比较，由于扫频信号频率是连续变化的，不存在测试频率的间断点，因此不会漏掉突变点，且能够观察到电路存在的各种冲激变化，如脉冲干扰等。调试电路过程中，可以一边调整电路元件，一边观察显示的曲线，随时判明元件变化对幅频特性产生的影响...
