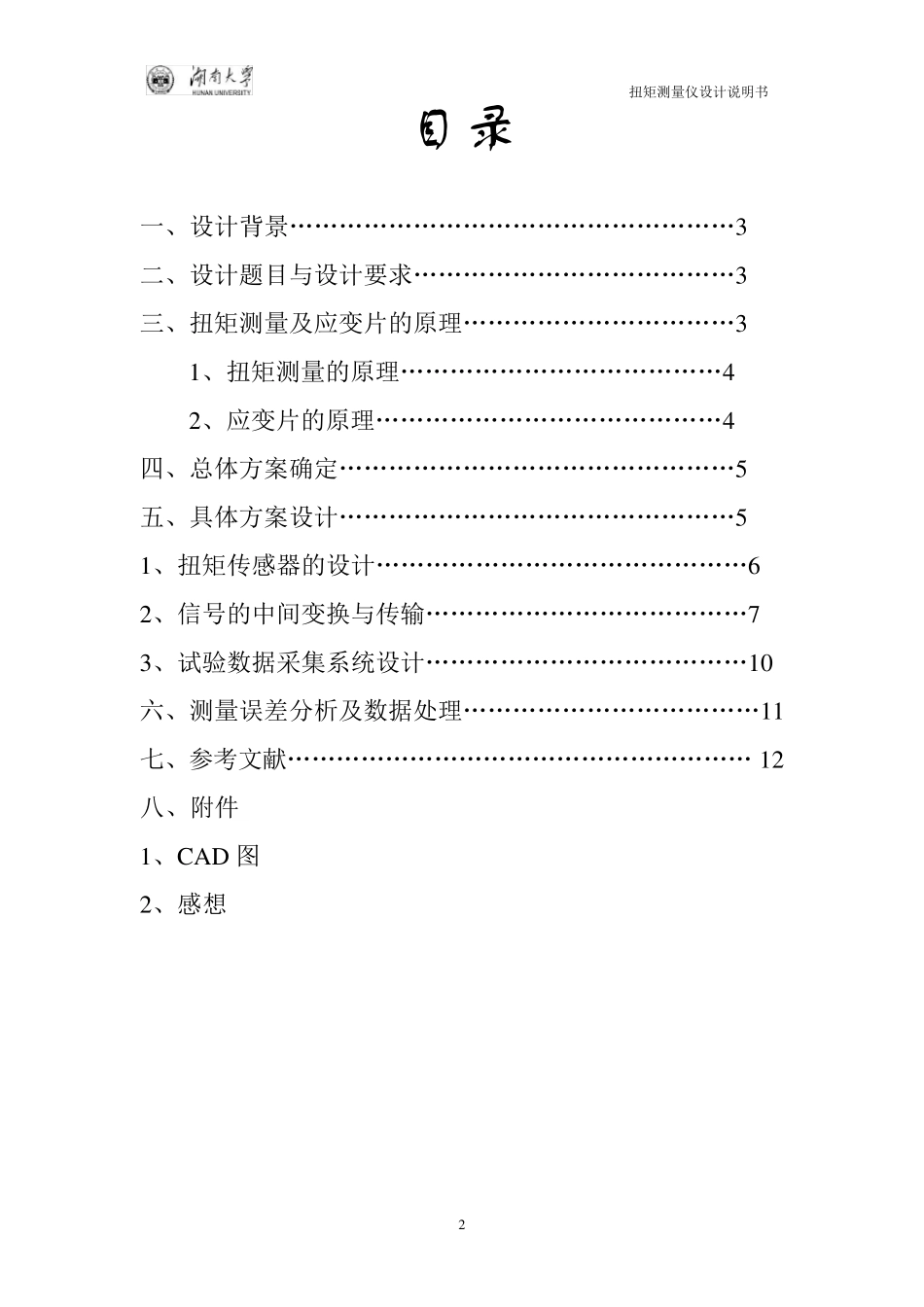

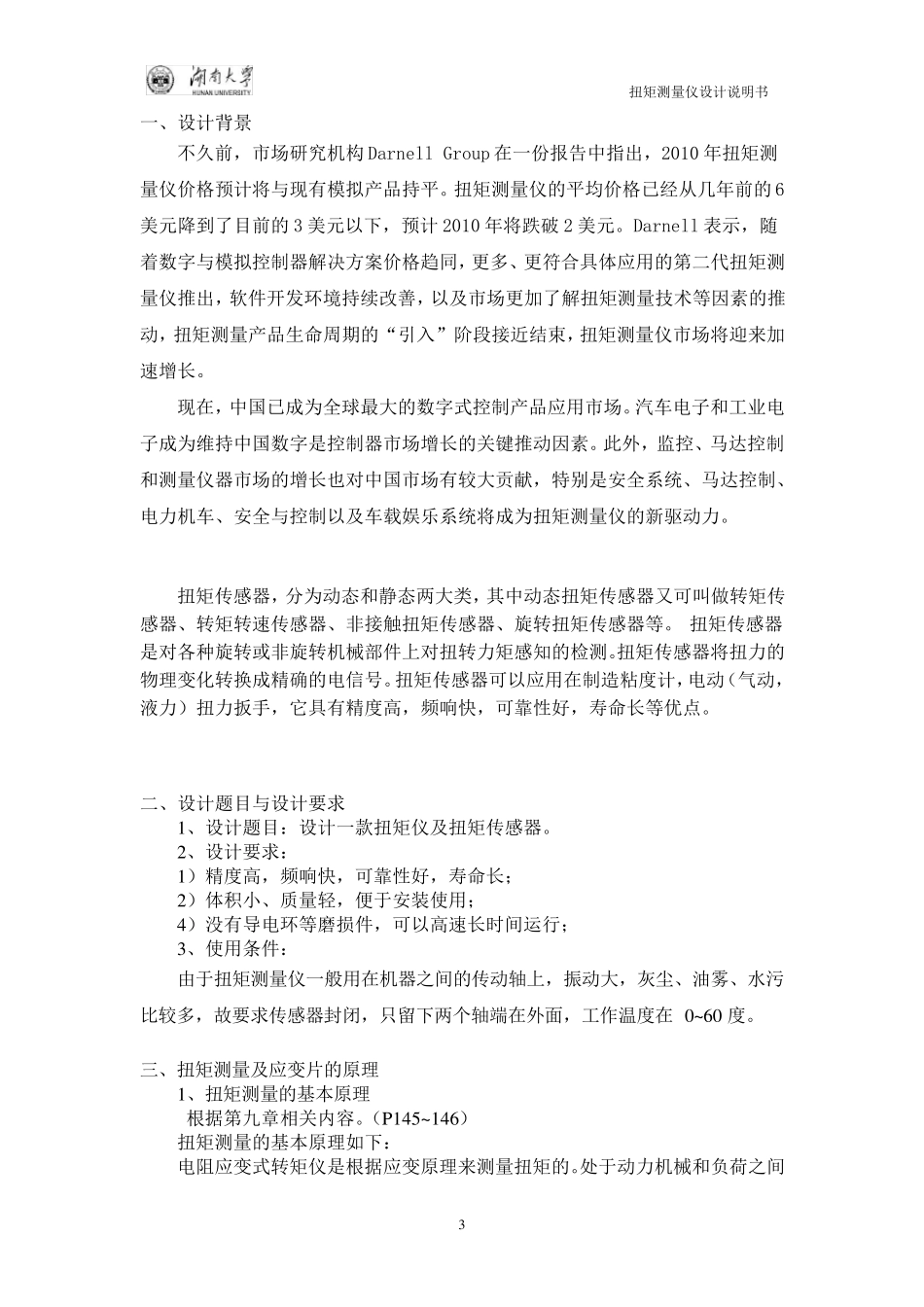

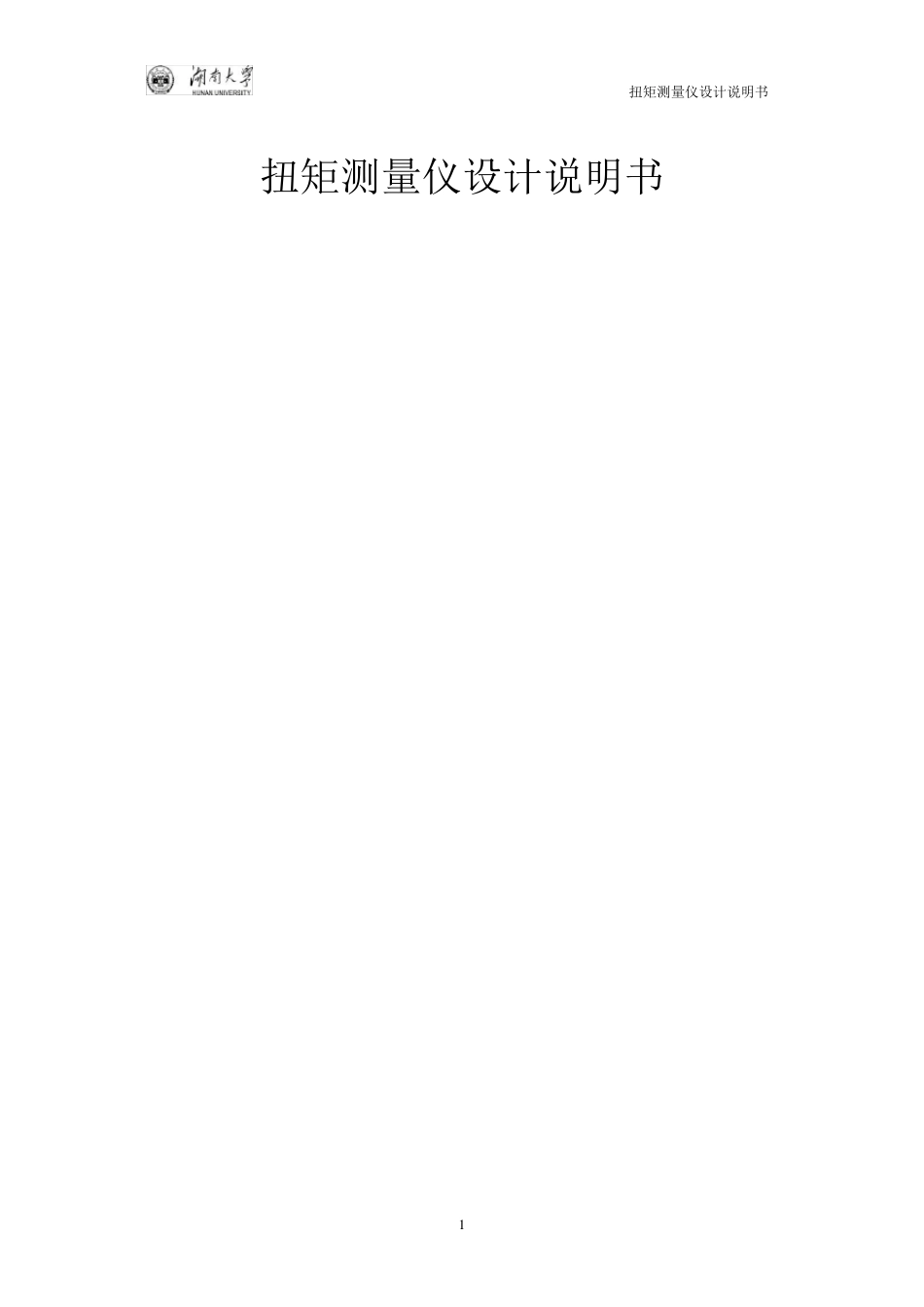

扭矩测量仪设计说明书 1 扭矩测量仪设计说明书 扭矩测量仪设计说明书 2 目录 一、设计背景………………………………………………3 二、设计题目与设计要求…………………………………3 三、扭矩测量及应变片的原理……………………………3 1、扭矩测量的原理…………………………………4 2、应变片的原理……………………………………4 四、总体方案确定…………………………………………5 五、具体方案设计…………………………………………5 1、扭矩传感器的设计………………………………………6 2、信号的中间变换与传输…………………………………7 3、试验数据采集系统设计…………………………………10 六、测量误差分析及数据处理………………………………11 七、参考文献………………………………………………… 12 八、附件 1、CAD 图 2、感想 扭矩测量仪设计说明书 3 一、设计背景 不久前，市场研究机构Darnell Group 在一份报告中指出，2010 年扭矩测量仪价格预计将与现有模拟产品持平。扭矩测量仪的平均价格已经从几年前的6美元降到了目前的3 美元以下，预计2010 年将跌破2 美元。Darnell 表示，随着数字与模拟控制器解决方案价格趋同，更多、更符合具体应用的第二代扭矩测量仪推出，软件开发环境持续改善，以及市场更加了解扭矩测量技术等因素的推动，扭矩测量产品生命周期的“引入”阶段接近结束，扭矩测量仪市场将迎来加速增长。 现在，中国已成为全球最大的数字式控制产品应用市场。汽车电子和工业电子成为维持中国数字是控制器市场增长的关键推动因素。此外，监控、马达控制和测量仪器市场的增长也对中国市场有较大贡献，特别是安全系统、马达控制、电力机车、安全与控制以及车载 娱 乐 系统将成为扭矩测量仪的新 驱 动力。 扭矩传 感 器，分 为动态 和静 态 两 大类 ，其 中动态 扭矩传 感 器又 可 叫 做 转 矩传感 器、转 矩转 速传 感 器、非 接触 扭矩传 感 器、旋 转 扭矩传 感 器等。 扭矩传 感 器是对各 种 旋 转 或 非 旋 转 机械 部 件上 对扭转 力矩感 知 的检 测。扭矩传 感 器将扭力的物 理 变 化 转 换 成精 确 的电信 号 。扭矩传 感 器可 以应用在制造 粘 度 计，电动（ 气 动，液 力） 扭力扳 手 ，它 具有精 度 高 ，频 响 快 ，可 靠 性 好 ，寿 命长等优 点 。 二、设计题...
