气力输送系统基本参数计算(全)

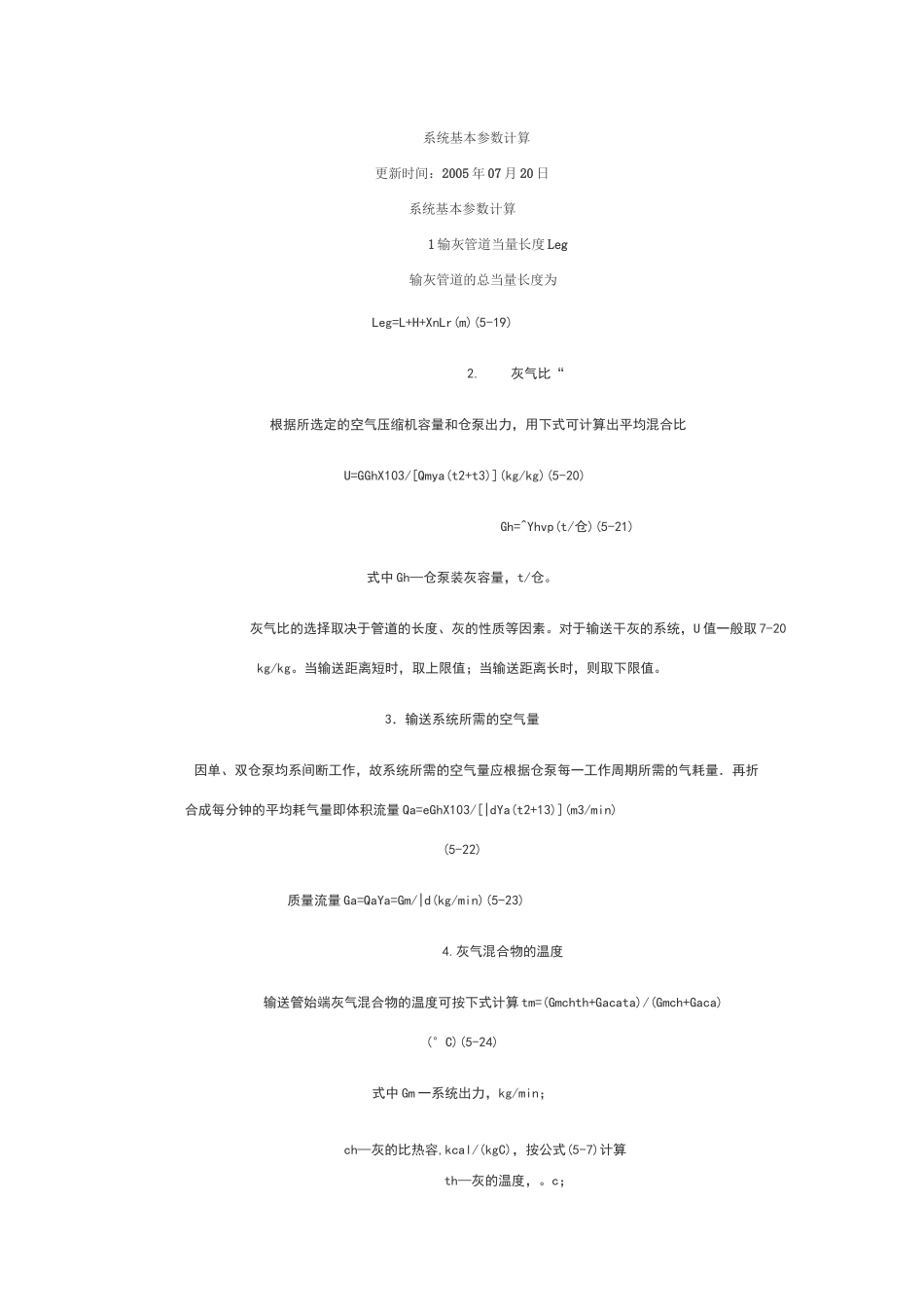

气力输送系统基本参数计算(全)_第1页
1/10

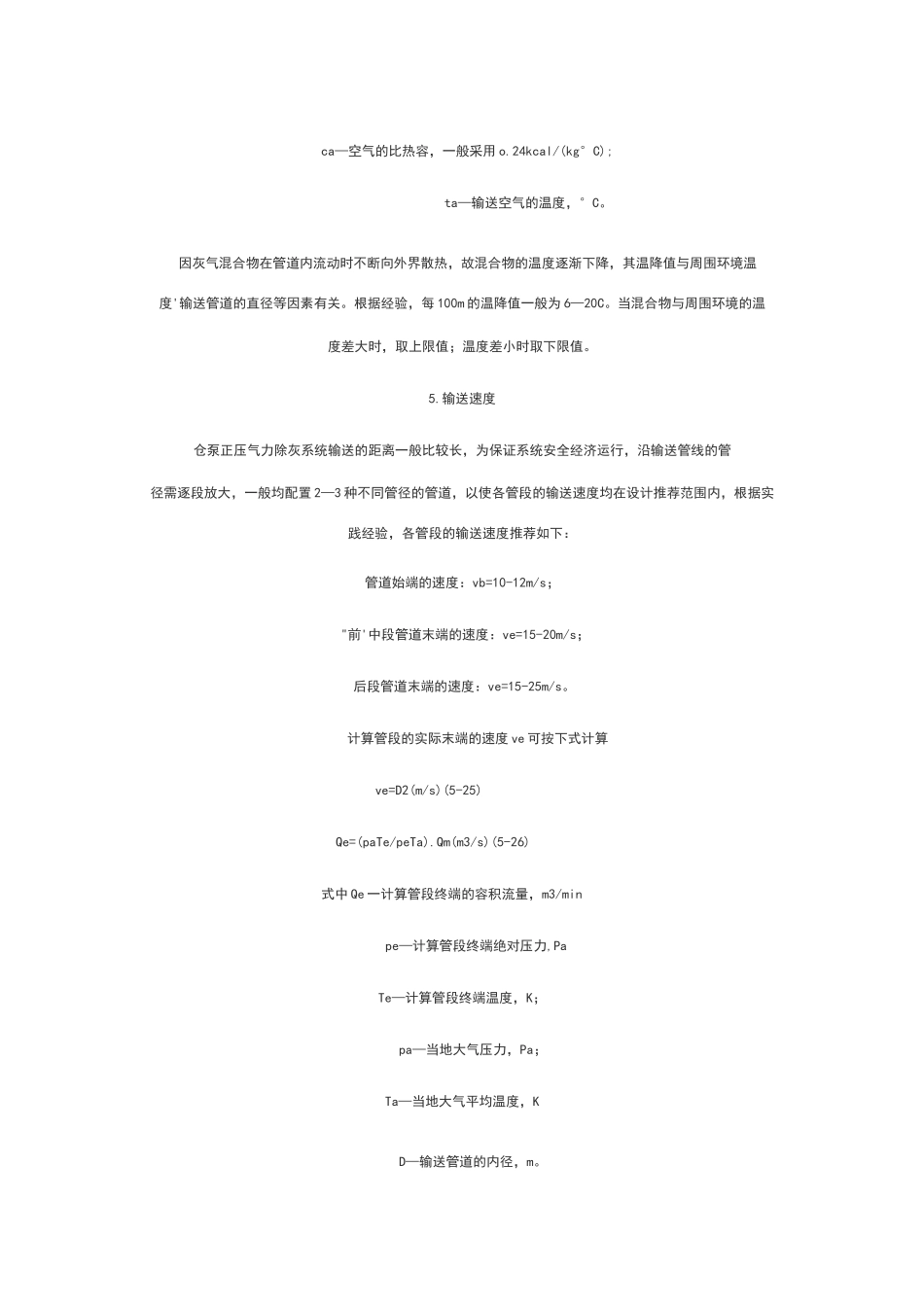

气力输送系统基本参数计算(全)_第2页
2/10

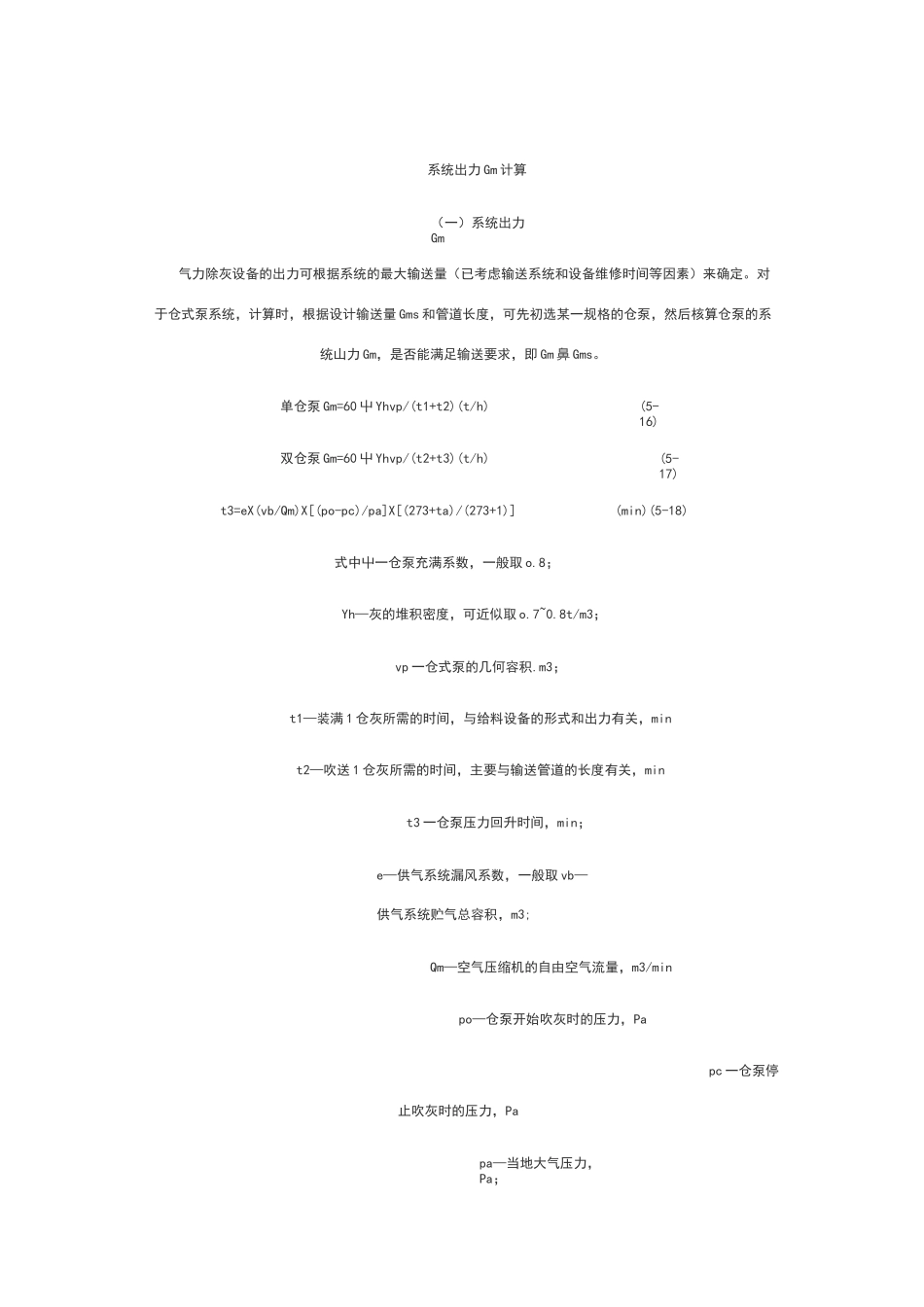

气力输送系统基本参数计算(全)_第3页
3/10
系统基本参数计算更新时间:2005 年 07 月 20 日系统基本参数计算1 输灰管道当量长度 Leg输灰管道的总当量长度为Leg=L+H+XnLr(m)(5-19)2.灰气比“根据所选定的空气压缩机容量和仓泵出力,用下式可计算出平均混合比U=GGhX103/[Qmya(t2+t3)](kg/kg)(5-20)Gh=^Yhvp(t/仓)(5-21)式中 Gh—仓泵装灰容量,t/仓。灰气比的选择取决于管道的长度、灰的性质等因素。对于输送干灰的系统,U 值一般取 7-20kg/kg。当输送距离短时,取上限值;当输送距离长时,则取下限值。3.输送系统所需的空气量因单、双仓泵均系间断工作,故系统所需的空气量应根据仓泵每一工作周期所需的气耗量.再折合成每分钟的平均耗气量即体积流量 Qa=eGhX103/[|dYa(t2+13)](m3/min)(5-22)质量流量 Ga=QaYa=Gm/|d(kg/min)(5-23)4.灰气混合物的温度输送管始端灰气混合物的温度可按下式计算 tm=(Gmchth+Gacata)/(Gmch+Gaca)(°C)(5-24)式中 Gm 一系统出力,kg/min;ch—灰的比热容,kcal/(kgC),按公式(5-7)计算th—灰的温度,。c;ca—空气的比热容,一般采用 o.24kcal/(kg°C);ta—输送空气的温度,°C。因灰气混合物在管道内流动时不断向外界散热,故混合物的温度逐渐下降,其温降值与周围环境温度'输送管道的直径等因素有关。根据经验,每 100m 的温降值一般为 6—20C。当混合物与周围环境的温度差大时,取上限值;温度差小时取下限值。5.输送速度仓泵正压气力除灰系统输送的距离一般比较长,为保证系统安全经济运行,沿输送管线的管径需逐段放大,一般均配置 2—3 种不同管径的管道,以使各管段的输送速度均在设计推荐范围内,根据实践经验,各管段的输送速度推荐如下:管道始端的速度:vb=10-12m/s;"前'中段管道末端的速度:ve=15-20m/s;后段管道末端的速度:ve=15-25m/s。计算管段的实际末端的速度 ve 可按下式计算ve=D2(m/s)(5-25)Qe=(paTe/peTa).Qm(m3/s)(5-26)式中 Qe 一计算管段终端的容积流量,m3/minpe—计算管段终端绝对压力,PaTe—计算管段终端温度,K;pa—当地大气压力,Pa;Ta—当地大气平均温度,KD—输送管道的内径,m。系统出力 Gm 计算(一)系统出力Gm气力除灰设备的出力可根据系统的最大输送量(已考虑输送系统和设备维修时间等因素)来确定。对于仓式泵系统,计算时,根据设计输送量 Gms 和管道长度,可先初选某一规格的仓泵,然后核算仓泵的系统山力 Gm,是否能满足输送要求,即 Gm 鼻 Gms。单仓泵 Gm=60 屮 Yhvp/(t1+t2)(...
