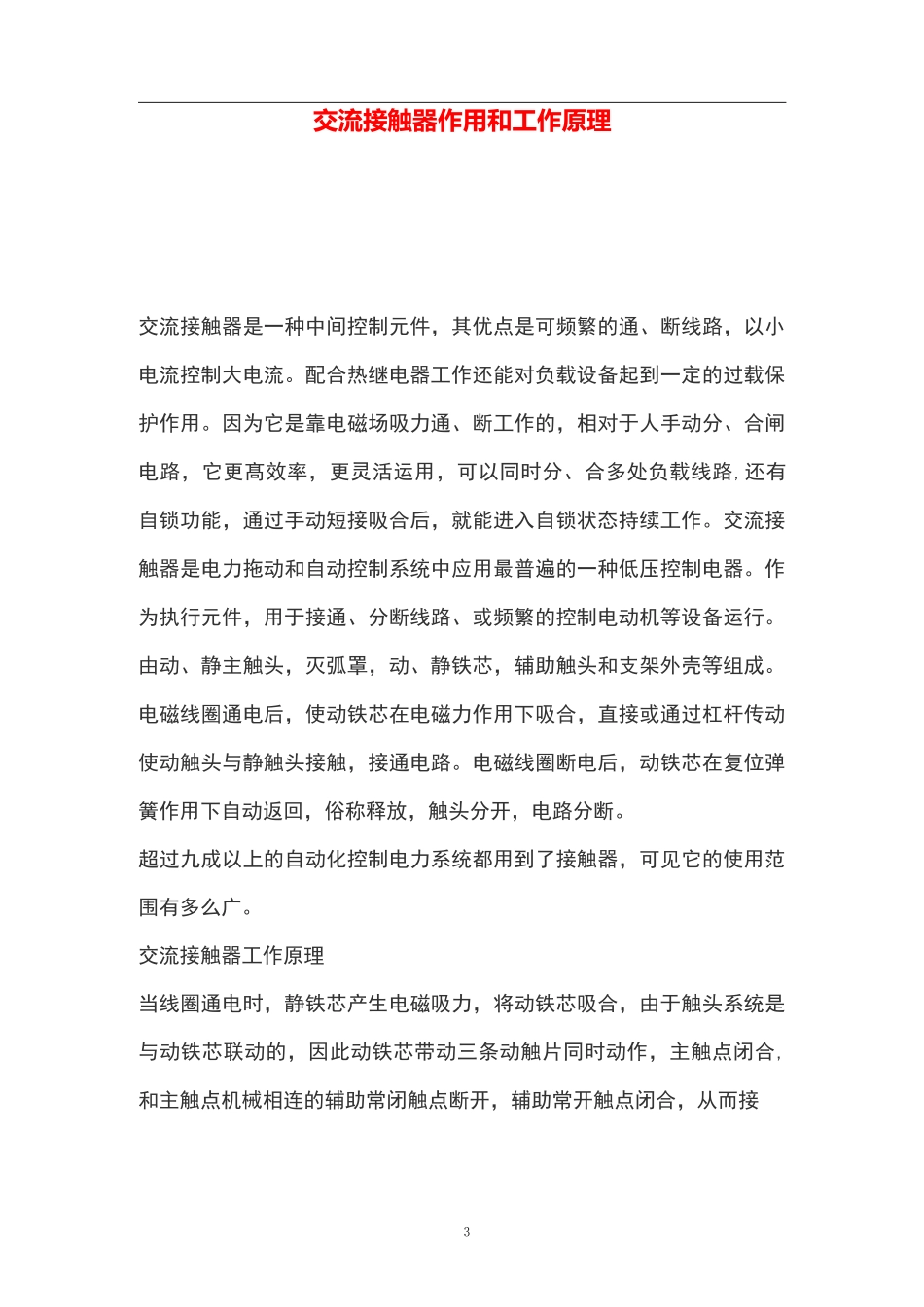

交流接触器作用和工作原理作者:日期:3交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更髙效率，更灵活运用，可以同时分、合多处负载线路,还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。交流接触器工作原理当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时动作，主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接4通电源。当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开 ,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。一:一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。二:首先应该知道交流接触器的原理。他是用外界电源来加在线圈上,产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V 或 380V），—般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。5交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被髙电压，大电流损坏或是接地发生安全危...
