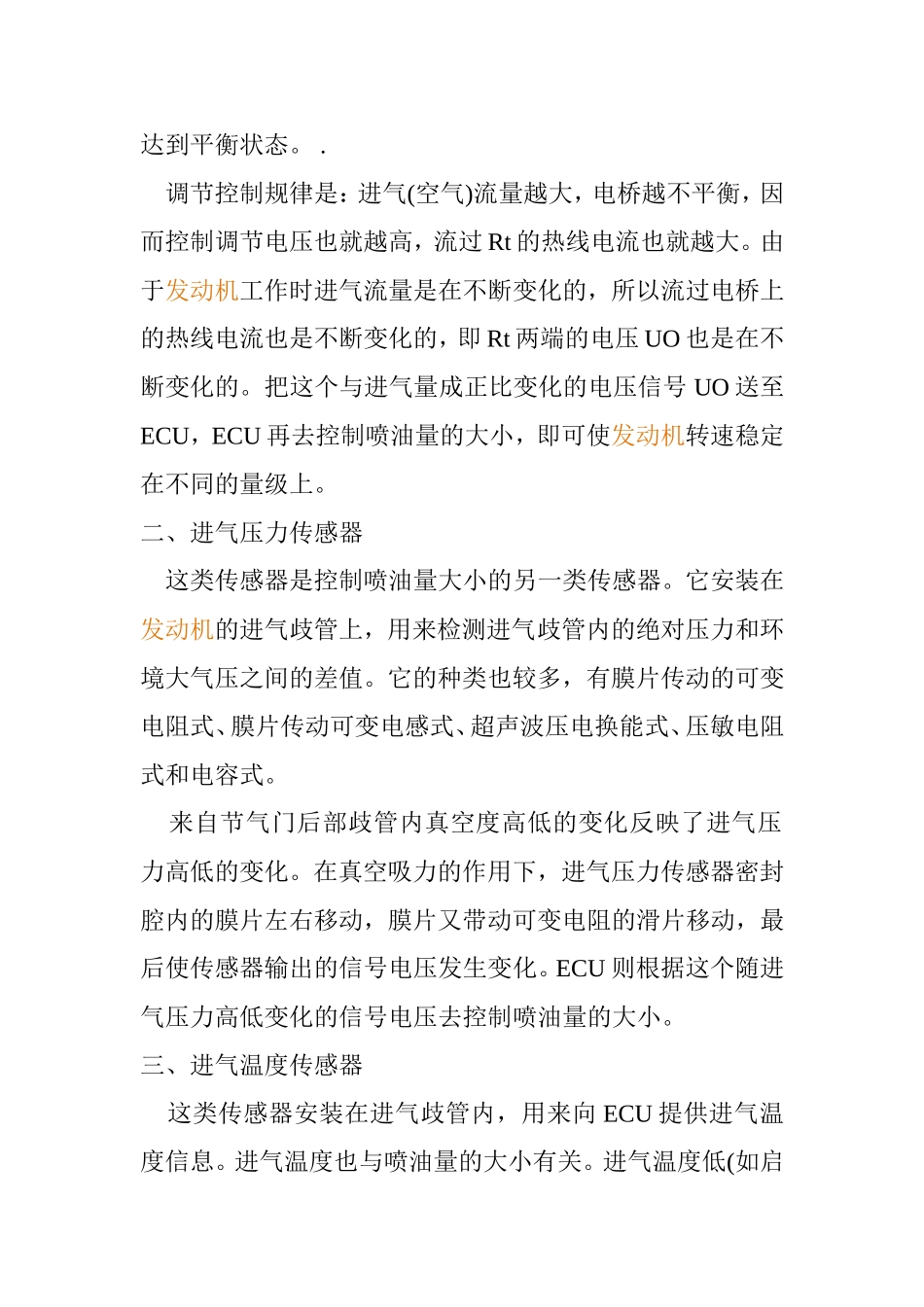

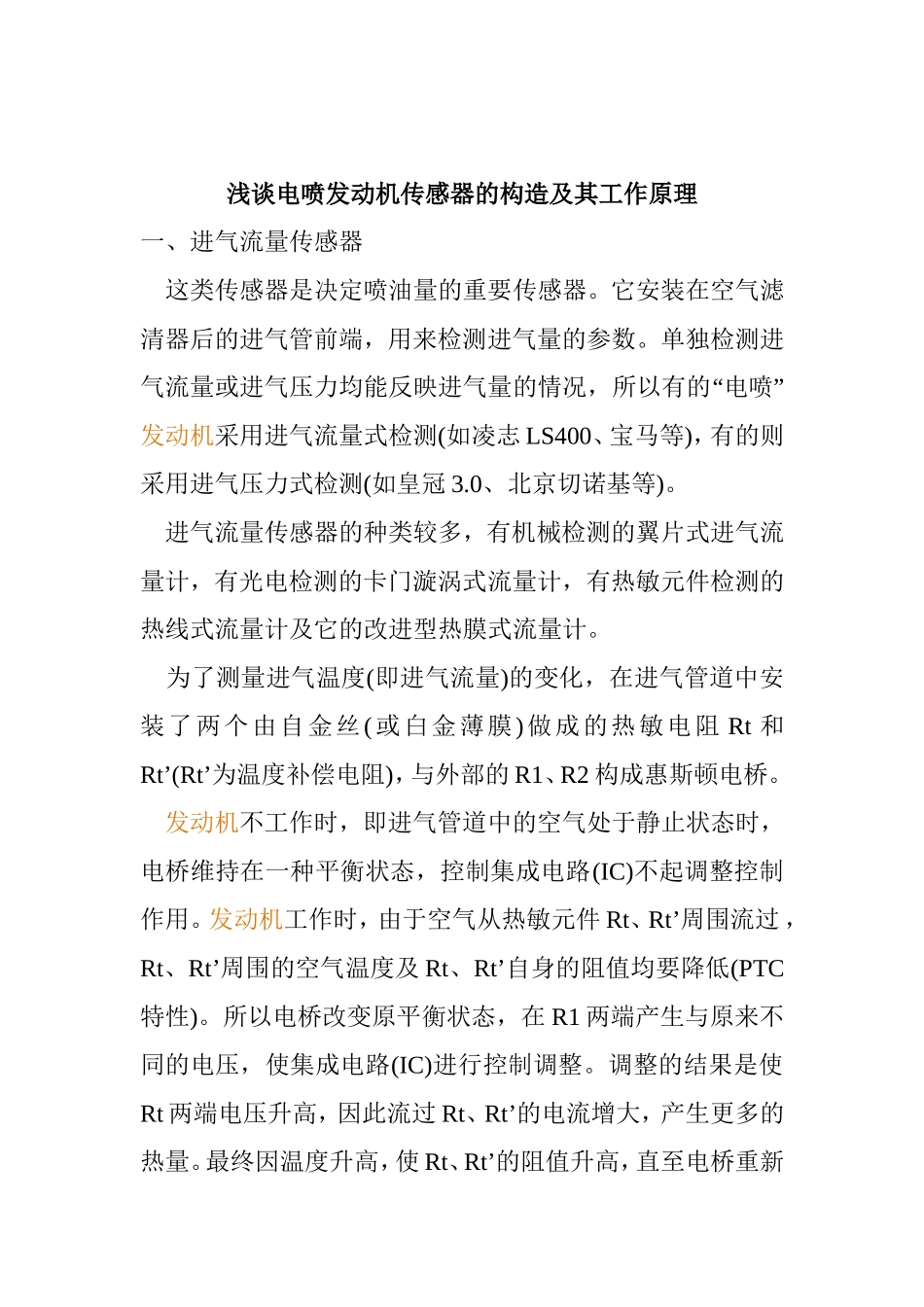

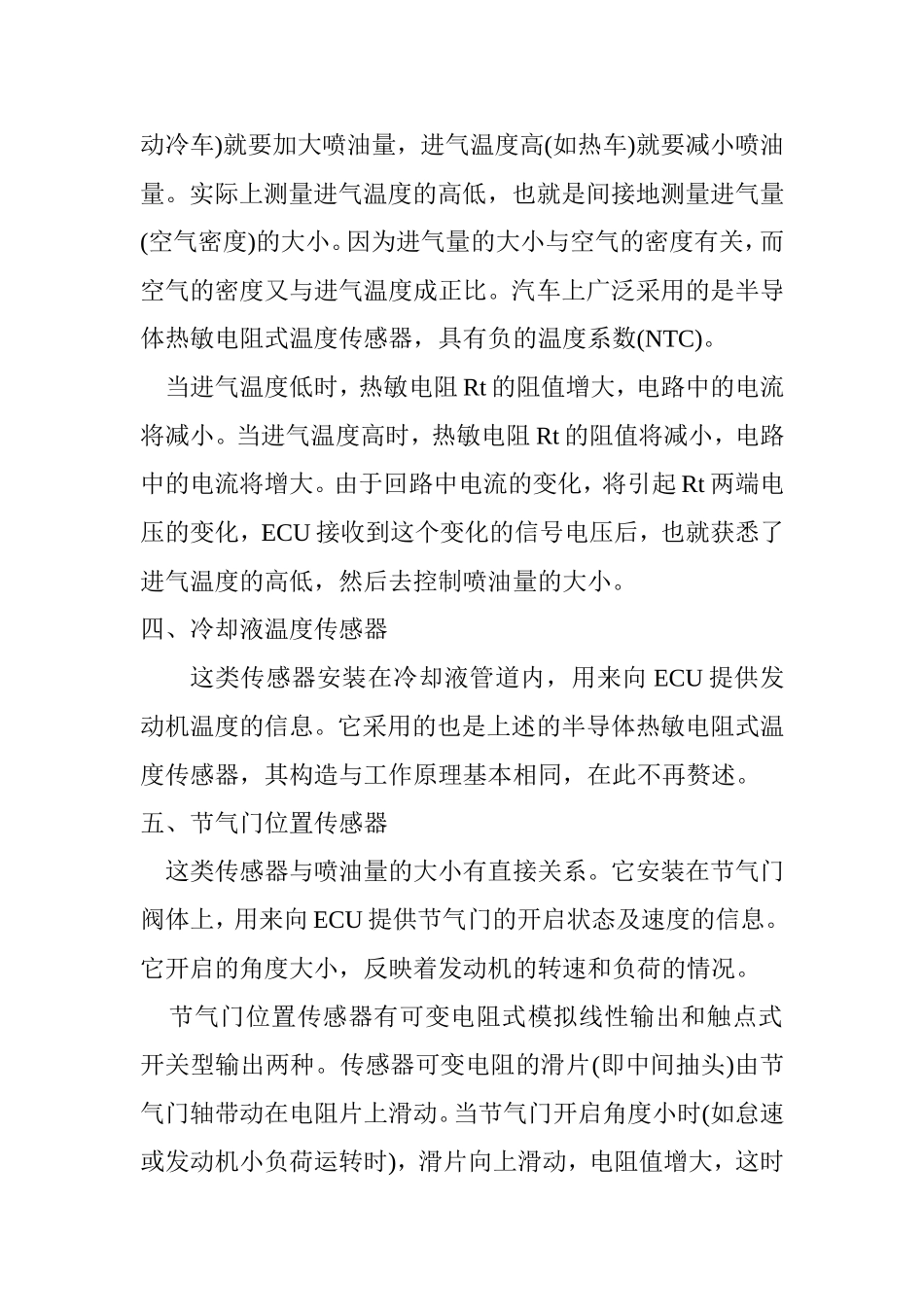

浅谈电喷发动机传感器的构造及其工作原理一、进气流量传感器这类传感器是决定喷油量的重要传感器。它安装在空气滤清器后的进气管前端，用来检测进气量的参数。单独检测进气流量或进气压力均能反映进气量的情况，所以有的“电喷”发动机采用进气流量式检测(如凌志LS400、宝马等)，有的则采用进气压力式检测(如皇冠3.0、北京切诺基等)。进气流量传感器的种类较多，有机械检测的翼片式进气流量计，有光电检测的卡门漩涡式流量计，有热敏元件检测的热线式流量计及它的改进型热膜式流量计。为了测量进气温度(即进气流量)的变化，在进气管道中安装了两个由自金丝(或白金薄膜)做成的热敏电阻Rt和Rt’(Rt’为温度补偿电阻)，与外部的R1、R2构成惠斯顿电桥。发动机不工作时，即进气管道中的空气处于静止状态时，电桥维持在一种平衡状态，控制集成电路(IC)不起调整控制作用。发动机工作时，由于空气从热敏元件Rt、Rt’周围流过，Rt、Rt’周围的空气温度及Rt、Rt’自身的阻值均要降低(PTC特性)。所以电桥改变原平衡状态，在R1两端产生与原来不同的电压，使集成电路(IC)进行控制调整。调整的结果是使Rt两端电压升高，因此流过Rt、Rt’的电流增大，产生更多的热量。最终因温度升高，使Rt、Rt’的阻值升高，直至电桥重新达到平衡状态。.调节控制规律是：进气(空气)流量越大，电桥越不平衡，因而控制调节电压也就越高，流过Rt的热线电流也就越大。由于发动机工作时进气流量是在不断变化的，所以流过电桥上的热线电流也是不断变化的，即Rt两端的电压UO也是在不断变化的。把这个与进气量成正比变化的电压信号UO送至ECU，ECU再去控制喷油量的大小，即可使发动机转速稳定在不同的量级上。二、进气压力传感器这类传感器是控制喷油量大小的另一类传感器。它安装在发动机的进气歧管上，用来检测进气歧管内的绝对压力和环境大气压之间的差值。它的种类也较多，有膜片传动的可变电阻式、膜片传动可变电感式、超声波压电换能式、压敏电阻式和电容式。来自节气门后部歧管内真空度高低的变化反映了进气压力高低的变化。在真空吸力的作用下，进气压力传感器密封腔内的膜片左右移动，膜片又带动可变电阻的滑片移动，最后使传感器输出的信号电压发生变化。ECU则根据这个随进气压力高低变化的信号电压去控制喷油量的大小。三、进气温度传感器这类传感器安装在进气歧管内，用来向ECU提供进气温度信息。进气温度也与喷油量的大小有关。进气温度低(如启动冷车)就要加大喷油量，进气温度高(如热车)就要减小喷油量。实际上测量进气温度的高低，也就是间接地测量进气量(空气密度)的大小。因为进气量的大小与空气的密度有关，而空气的密度又与进气温度成正比。汽车上广泛采用的是半导体热敏电阻式温度传感器，具有负的温度系数(NTC)。当进气温度低时，热敏电阻Rt的阻值增大，电路中的电流将减小。当进气温度高时，热敏电阻Rt的阻值将减小，电路中的电流将增大。由于回路中电流的变化，将引起Rt两端电压的变化，ECU接收到这个变化的信号电压后，也就获悉了进气温度的高低，然后去控制喷油量的大小。四、冷却液温度传感器这类传感器安装在冷却液管道内，用来向ECU提供发动机温度的信息。它采用的也是上述的半导体热敏电阻式温度传感器，其构造与工作原理基本相同，在此不再赘述。五、节气门位置传感器这类传感器与喷油量的大小有直接关系。它安装在节气门阀体上，用来向ECU提供节气门的开启状态及速度的信息。它开启的角度大小，反映着发动机的转速和负荷的情况。节气门位置传感器有可变电阻式模拟线性输出和触点式开关型输出两种。传感器可变电阻的滑片(即中间抽头)由节气门轴带动在电阻片上滑动。当节气门开启角度小时(如怠速或发动机小负荷运转时)，滑片向上滑动，电阻值增大，这时从B端向ECU输入一个低的信号电压。当节气门开启角度增大时(如汽车爬坡或大负荷运转)，滑片向下滑动，电阻值减小，这时从B端向ECU输入一个高的信号电压。输出信号电压的大小与节气门开度的大小成正比。ECU根据输入电压的高低，以判断发动机当前的情况，决定喷油量的大小、点火是否提前、是否需要中断辅助电器设备(如爬坡、大负荷时断开空调)...
