某用电线路改造项目方案

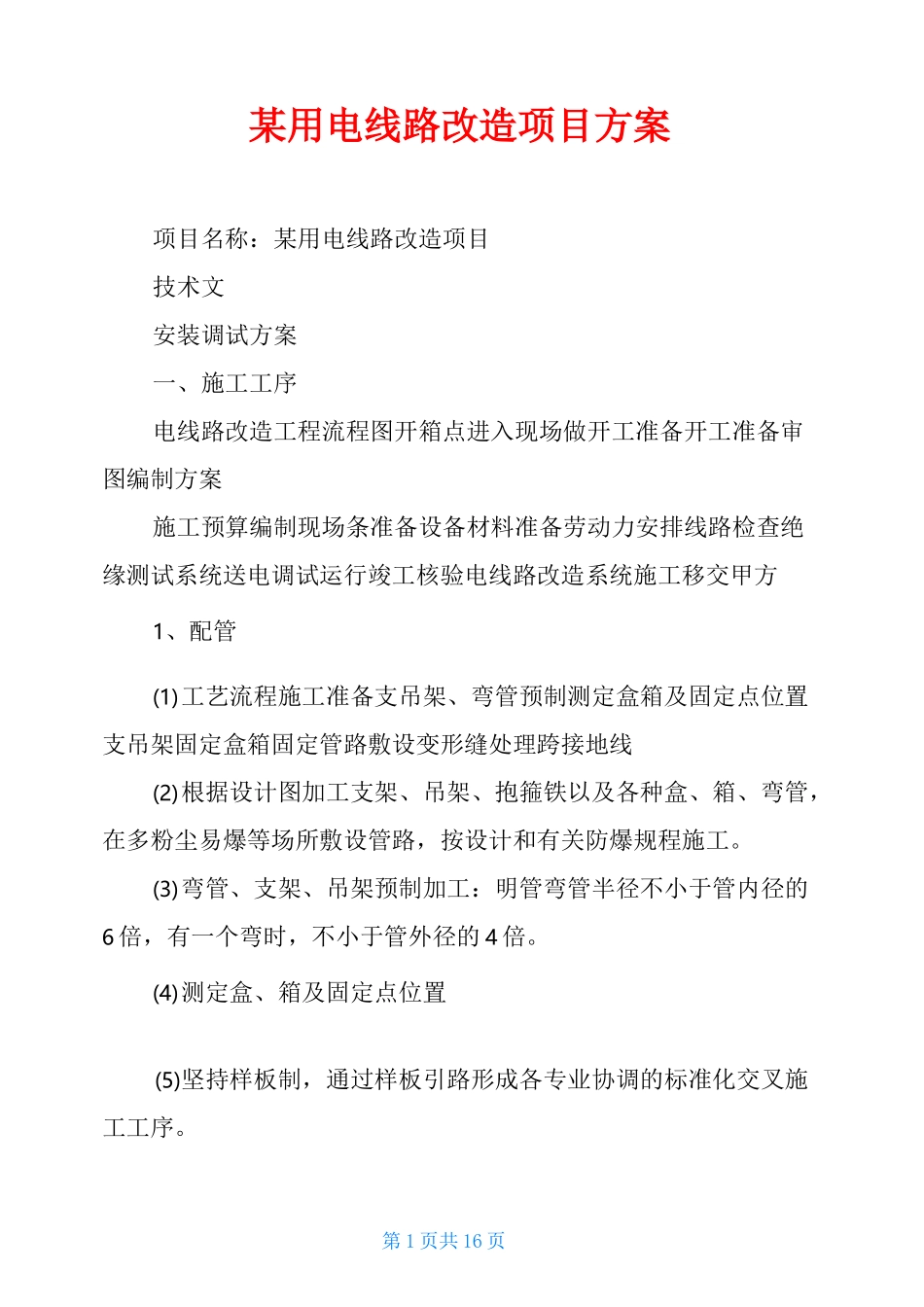

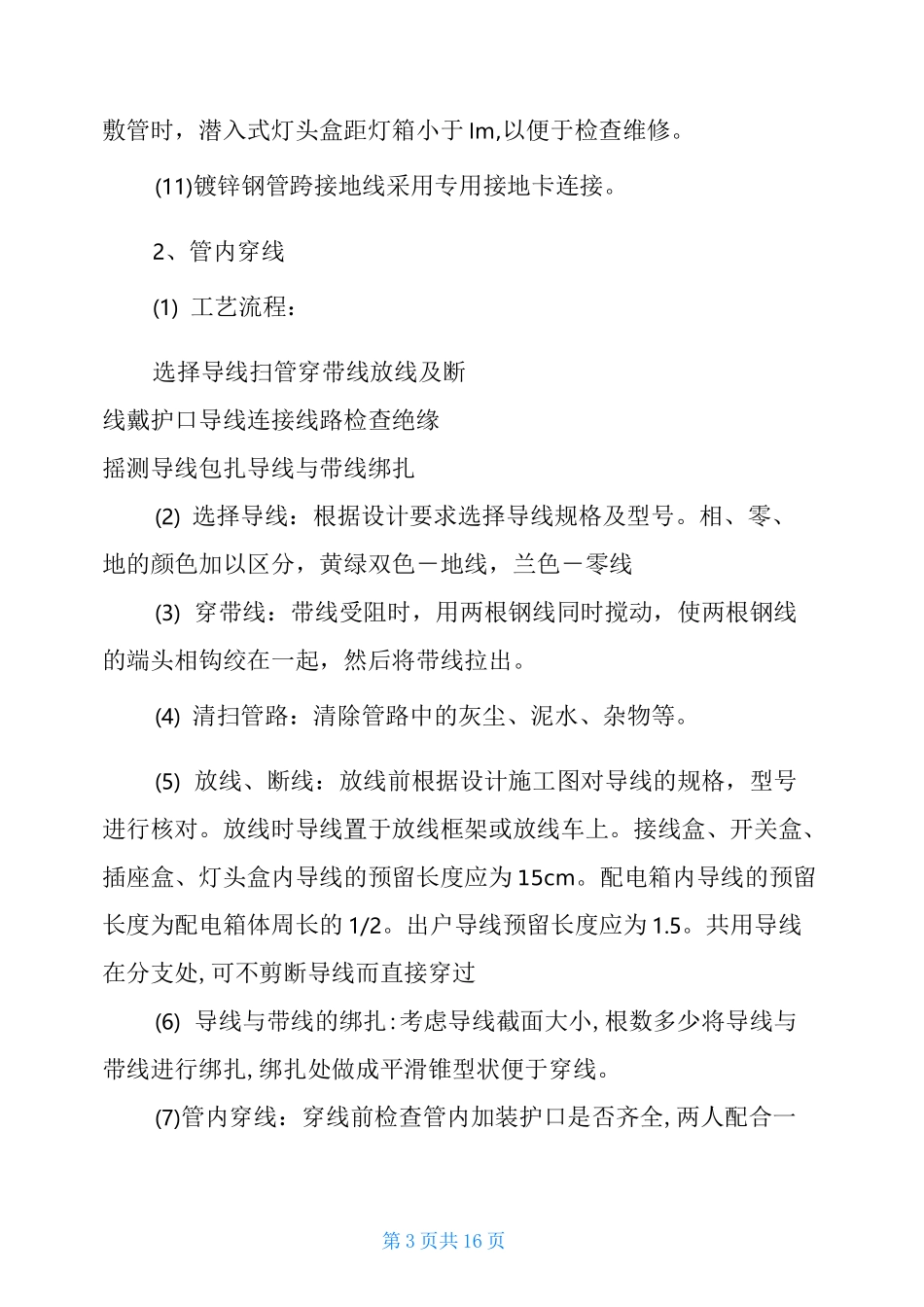

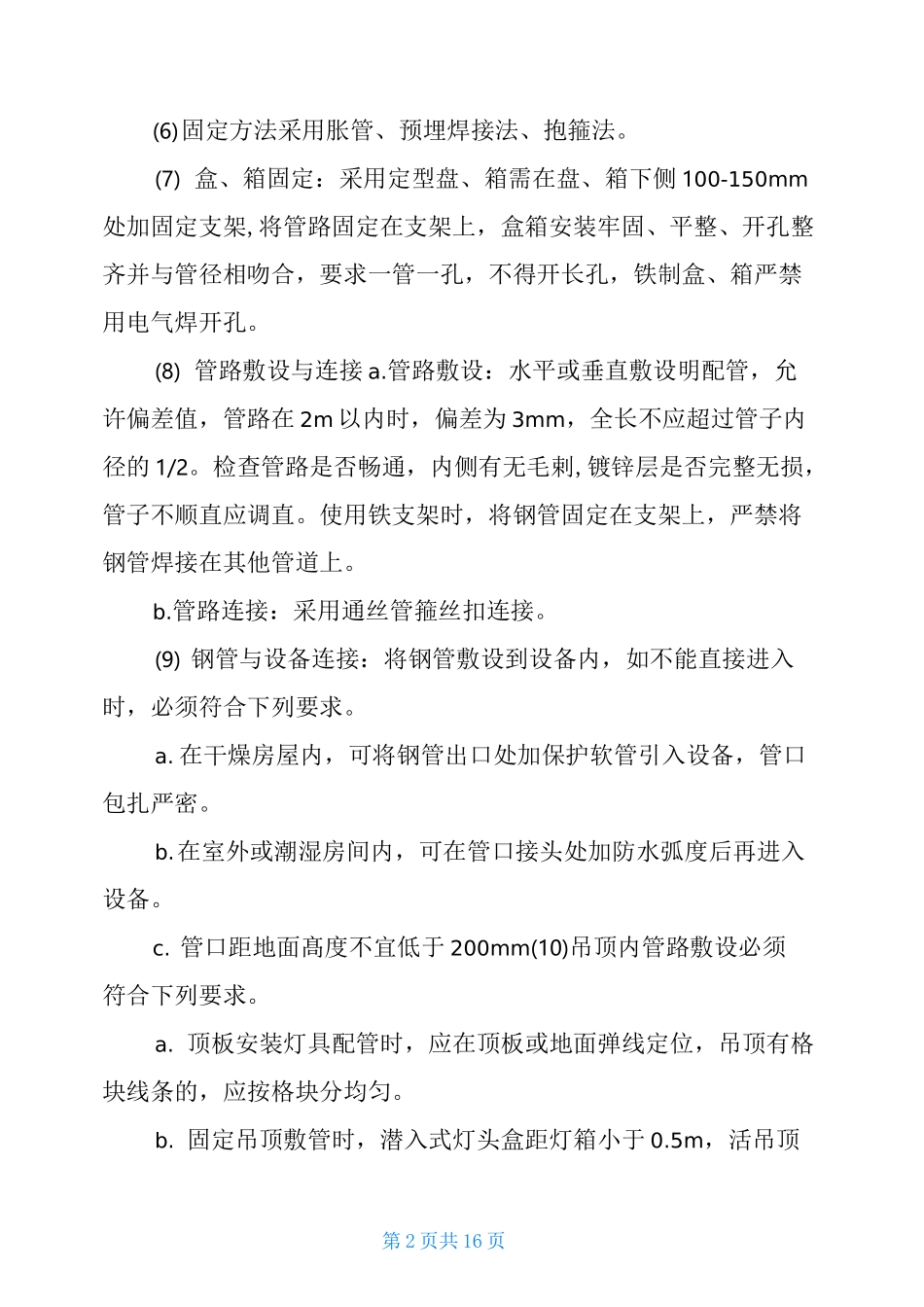

第 1 页共 16 页某用电线路改造项目方案项目名称：某用电线路改造项目技术文安装调试方案一、施工工序电线路改造工程流程图开箱点进入现场做开工准备开工准备审图编制方案施工预算编制现场条准备设备材料准备劳动力安排线路检查绝缘测试系统送电调试运行竣工核验电线路改造系统施工移交甲方1、配管(1)工艺流程施工准备支吊架、弯管预制测定盒箱及固定点位置支吊架固定盒箱固定管路敷设变形缝处理跨接地线(2)根据设计图加工支架、吊架、抱箍铁以及各种盒、箱、弯管，在多粉尘易爆等场所敷设管路，按设计和有关防爆规程施工。(3)弯管、支架、吊架预制加工：明管弯管半径不小于管内径的6 倍，有一个弯时，不小于管外径的 4 倍。(4)测定盒、箱及固定点位置(5)坚持样板制，通过样板引路形成各专业协调的标准化交叉施工工序。第 2 页共 16 页(6)固定方法采用胀管、预埋焊接法、抱箍法。(7) 盒、箱固定：采用定型盘、箱需在盘、箱下侧 100-150mm处加固定支架,将管路固定在支架上，盒箱安装牢固、平整、开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电气焊开孔。(8) 管路敷设与连接 a.管路敷设：水平或垂直敷设明配管，允许偏差值，管路在 2m 以内时，偏差为 3mm，全长不应超过管子内径的 1/2。检查管路是否畅通，内侧有无毛剌,镀锌层是否完整无损，管子不顺直应调直。使用铁支架时，将钢管固定在支架上，严禁将钢管焊接在其他管道上。b.管路连接：采用通丝管箍丝扣连接。(9) 钢管与设备连接：将钢管敷设到设备内，如不能直接进入时，必须符合下列要求。a. 在干燥房屋内，可将钢管出口处加保护软管引入设备，管口包扎严密。b.在室外或潮湿房间内，可在管口接头处加防水弧度后再进入设备。c. 管口距地面髙度不宜低于 200mm(10)吊顶内管路敷设必须符合下列要求。a. 顶板安装灯具配管时，应在顶板或地面弹线定位，吊顶有格块线条的，应按格块分均匀。b. 固定吊顶敷管时，潜入式灯头盒距灯箱小于 0.5m，活吊顶第 3 页共 16 页敷管时，潜入式灯头盒距灯箱小于 lm,以便于检查维修。(11)镀锌钢管跨接地线采用专用接地卡连接。2、管内穿线(1) 工艺流程：选择导线扫管穿带线放线及断线戴护口导线连接线路检查绝缘摇测导线包扎导线与带线绑扎(2) 选择导线：根据设计要求选择导线规格及型号。相、零、地的颜色加以区分，黄绿双色－地线，兰色－零线(3) 穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线...
