框架幕墙结构及材料VIP免费

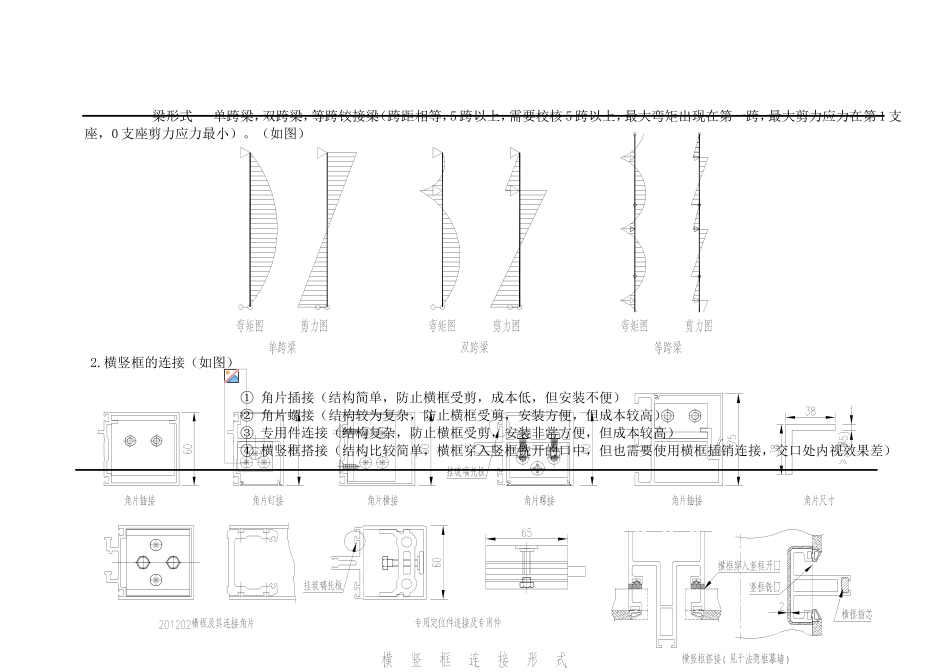

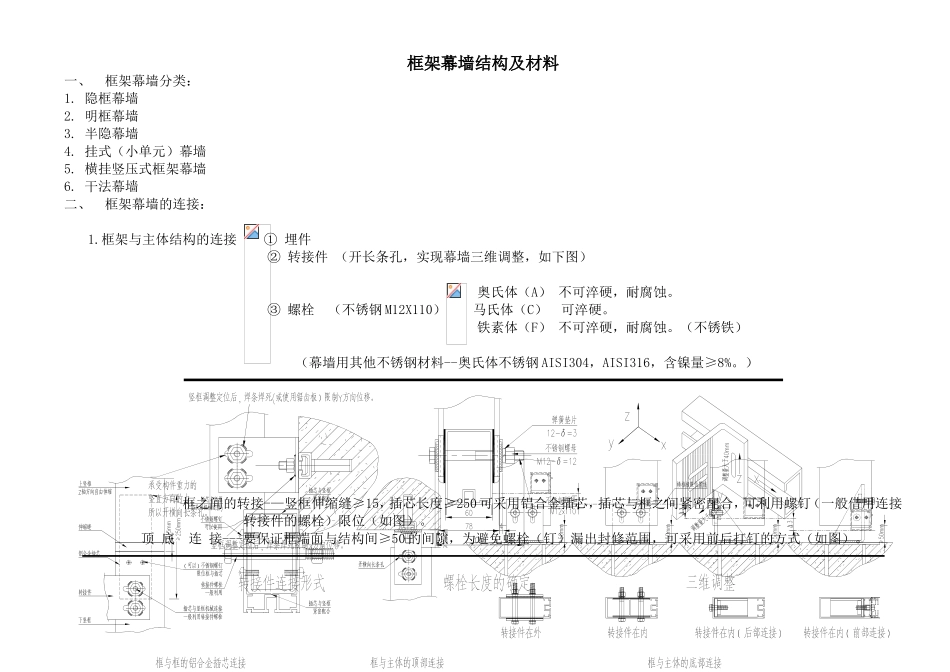

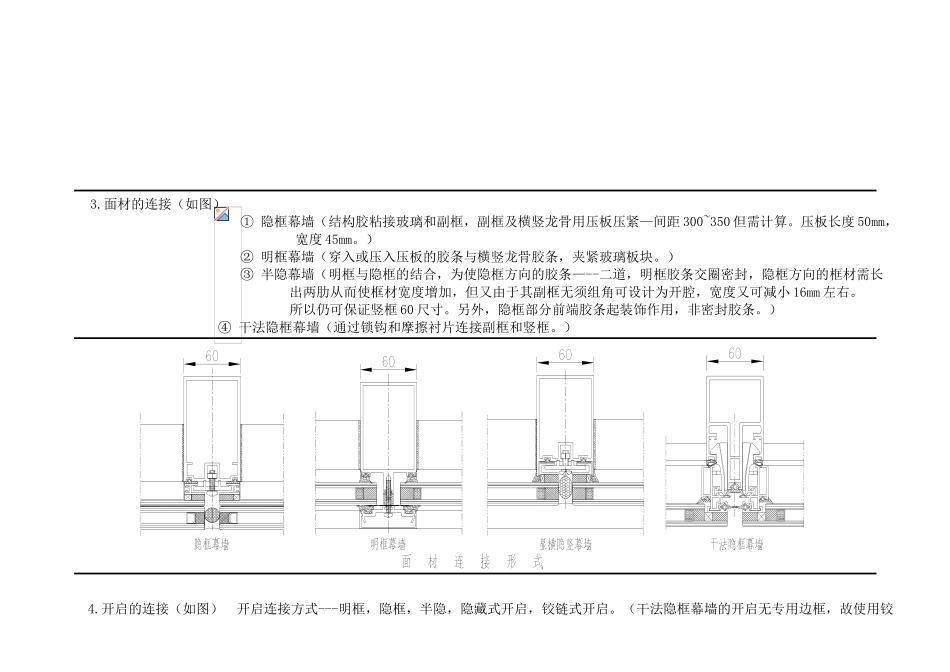

框架幕墙结构及材料一、框架幕墙分类：1.隐框幕墙2.明框幕墙3.半隐幕墙4.挂式（小单元）幕墙5.横挂竖压式框架幕墙6.干法幕墙二、框架幕墙的连接：1.框架与主体结构的连接①埋件②转接件（开长条孔，实现幕墙三维调整，如下图）奥氏体（A）不可淬硬，耐腐蚀。③螺栓（不锈钢M12X110）马氏体（C）可淬硬。铁素体（F）不可淬硬，耐腐蚀。（不锈铁）（幕墙用其他不锈钢材料--奥氏体不锈钢AISI304，AISI316，含镍量≥8%。）框之间的转接-—竖框伸缩缝≥15，插芯长度≥250可采用铝合金插芯，插芯与框之间紧密配合，可利用螺钉（一般借用连接转接件的螺栓）限位（如图）。顶底连接---要保证框端面与结构间≥50的间隙，为避免螺栓（钉）漏出封修范围，可采用前后打钉的方式（如图）。梁形式---单跨梁，双跨梁，等跨铰接梁（跨距相等，5跨以上，需要校核5跨以上，最大弯矩出现在第一跨，最大剪力应力在第1支座，0支座剪力应力最小）。（如图）2.横竖框的连接（如图）①角片插接（结构简单，防止横框受剪，成本低，但安装不便）②角片螺接（结构较为复杂，防止横框受剪，安装方便，但成本较高）③专用件连接（结构复杂，防止横框受剪，安装非常方便，但成本较高）④横竖框搭接（结构比较简单，横框穿入竖框铣开的口中，但也需要使用横框插销连接，交口处内视效果差）3.面材的连接（如图）①隐框幕墙（结构胶粘接玻璃和副框，副框及横竖龙骨用压板压紧—间距300~350但需计算。压板长度50mm，宽度45mm。）②明框幕墙（穿入或压入压板的胶条与横竖龙骨胶条，夹紧玻璃板块。）③半隐幕墙（明框与隐框的结合，为使隐框方向的胶条—--二道，明框胶条交圈密封，隐框方向的框材需长出两肋从而使框材宽度增加，但又由于其副框无须组角可设计为开腔，宽度又可减小16mm左右。所以仍可保证竖框60尺寸。另外，隐框部分前端胶条起装饰作用，非密封胶条。）④干法隐框幕墙（通过锁钩和摩擦衬片连接副框和竖框。）4.开启的连接（如图）开启连接方式---明框，隐框，半隐，隐藏式开启，铰链式开启。（干法隐框幕墙的开启无专用边框，故使用铰链式，由于没有使用边框、扇框，所以开启处不可见大黑边--约45mm,内外视觉效果极佳。）三、框架幕墙结构分解：（由里向外）槽埋---（长度300mm--//）①锚筋不多于4排，一般不少于4根。（也可以2根，但必须植于两转接件中心。）1.埋件②锚筋直径（D）不小于Φ8，不大于Φ25。③锚筋长度大于10*D，受剪锚筋大于30*D。④锚筋分类：Ⅰ级锚筋--Q235圆钢平板Ⅱ级锚筋–20MnSi螺纹钢Ⅲ级锚筋–20MnSiV螺纹钢⑤使用HPB235时，锚筋前端要弯180·弯钩，长度大于3*D。⑥锚板厚度大于0.6*D，一般尺寸200*300。⑦为防止现场动火，防止焊渣飞溅转接件及其垫片宜采用锯齿板（45·X1mm），其他要求。（如图）2.型材①钢材（Q235—A3钢，中板，属于普低钢，屈服极限235MPa）对于焊接结构要求含碳量必须≤2.0%，但由于A级Q235钢在交货时厂家不必提供钢材含碳量参数，对该钢能否用于焊接厂家无义务保证，因而在幕墙用钢材必须使用B级Q235，不能使用A级Q235。耐侯钢（耐大气腐蚀钢材，钢中加入Cu、P、Cr、Ni）高耐侯钢（相对于可焊耐侯钢耐腐蚀性更高）铜磷钢---Cu、P铜磷镍铬钢---Cu、P、Ni、Cr②铝合金型材----竖龙骨开口型材壁厚≥3.0mm,闭口型材壁厚≥2.5mm，主受力壁厚≥3.0mm；----横龙骨跨度大于1.2M壁厚≥2.5mm，跨度小于1.2M壁厚≥2.0mm，主受力壁厚≥2.5mm；6063AT6材料宽厚比----自由挑出≤13；双侧加筋≤40。6063AT5材料宽厚比----自由挑出≤15；双侧加筋≤45。Q235材料宽厚比----自由挑出≤15；双侧加筋≤40。（材料壁厚不应小于螺钉的公称直径，必须大于螺钉的拉脱直径。）幕墙主要材料参数型材相对挠度绝对挠度备注铝合金≤1/180≤20mm跨度≤7.5M钢型材≤1/300≤15mm、、、、≤1/500跨度＞7.5M材料（代号）密度(KG/M3)线膨胀系数(/℃)强度(Mpa)（抗拉，抗弯）抗剪强度(Mpa)备注Q2357.85*1031.2*10-52150.58倍抗剪≈（0.5~0.8）抗弯不锈钢板≈7.95*1031.8*10-50.58倍ρ304=7.93*103316=7.98*1036063AT62.8*1032.35*10-5147.7（δ≤10）0.58倍计算书铝合金密度2.7*1033003H442.8...
