十个精密整流电路的详细分析VIP专享

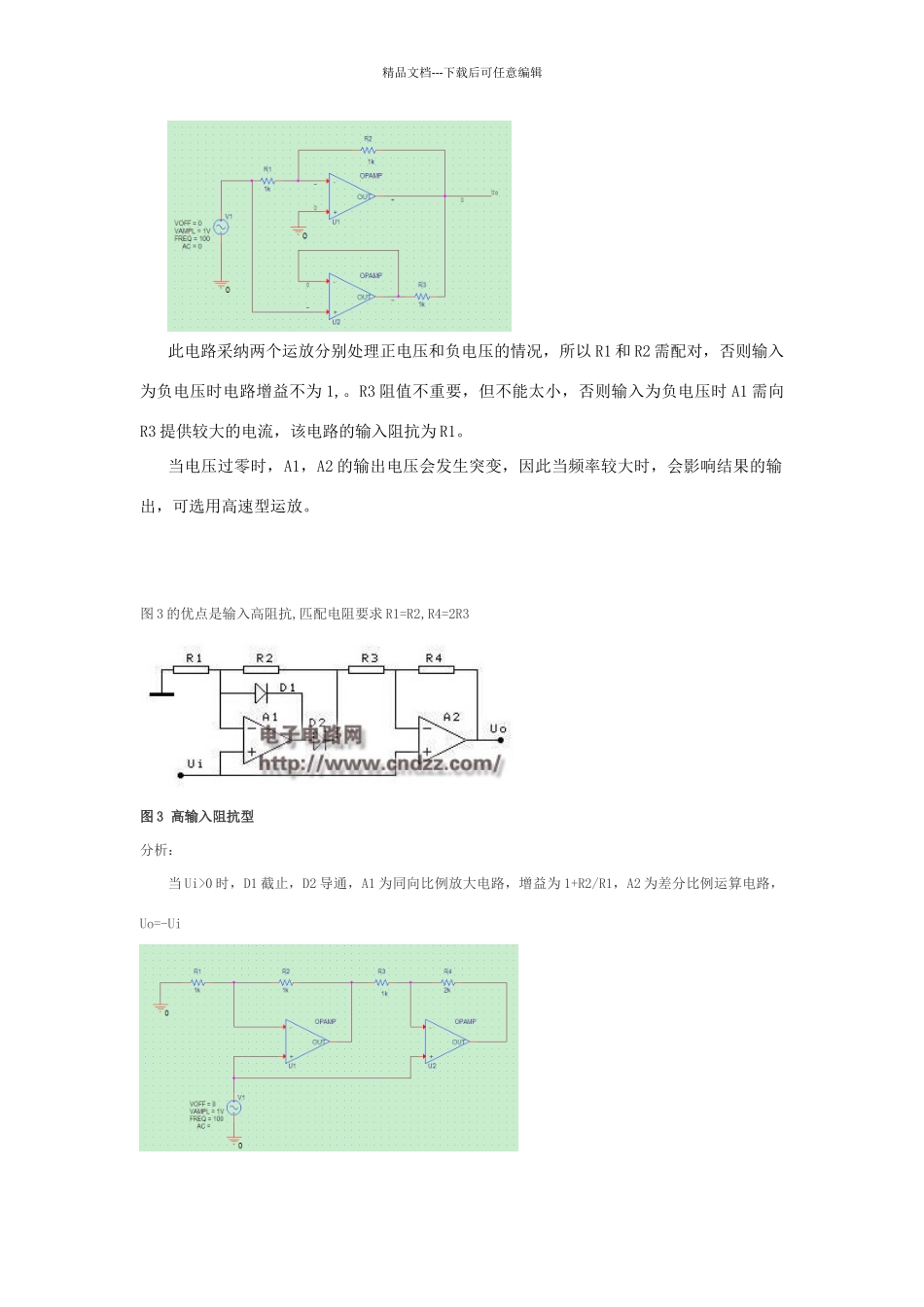

精品文档---下载后可任意编辑图 1 是最经典的电路,优点是可以在电阻 R5 上并联滤波电容.电阻匹配关系为 R1=R2,R4=R5=2R3;可以通过更改 R5 来调节增益分析：当 Ui>0 时，分析各点电压正负关系可知 D1 截止，D2 导通，R1，R2 和 A1 构成了反向比例运算器，增益为-1，R4，R3，R5 和 A2 构成了反向求和电路，通过 R4 的支路的增益为-1，通过 R3 支路的增益为-2，等效框图如下：当 Ui>0 时，最终放大倍数为 1，输入阻抗为 R1||R4。当 Ui<0 时，分析各点电压的正负关系可知，D1 导通，D2 截止，A1 的作用导致 R2 左端电压钳位在 0V，A2的反馈导致 R3 右端电压钳位在 0V，所以 R2、R3 支路两端电位相等，无电流通过，R4，R5 和 A2 构成反向-2-1-1精品文档---下载后可任意编辑比例运算器，增益为-1，输入阻抗仍为 R1||R4。因此，此电路的输出等于输入的绝对值。此电路的优点：输入阻抗恒等于 R1||R4，输入阻抗低，调节 R5 可调节此电路的增益大小，在 R5 上并联电容可实现滤波功能。此电路适用低频电路，当频率大时，输出电压产生偏移，且输入电压接近 0V 时，输出电压失真，二极管的选型也非常重要，需选导通压降大些的。输入信号小时，也会影响最终输出。图 2 优点是匹配电阻少,只要求 R1=R2图 2 四个二极管型分析：当 Ui>0 时，根据各点电压正负情况可知 D1，D4 导通，D2，D3 截止，A1 的作用导致 R2 左端电压钳位在 0V，R3 上无电流通过，所以无压降，Uo=Ui当 Ui<0 时，根据各点电压正负情况可知 D1，D4 截止，D2、D3 导通，A1 为反向比例运算器，增益为-R2/R1，A2 为电压跟随器，所以输出电压为 Uo=-Ui。精品文档---下载后可任意编辑此电路采纳两个运放分别处理正电压和负电压的情况，所以 R1 和 R2 需配对，否则输入为负电压时电路增益不为 1,。R3 阻值不重要，但不能太小，否则输入为负电压时 A1 需向R3 提供较大的电流，该电路的输入阻抗为 R1。当电压过零时，A1，A2 的输出电压会发生突变，因此当频率较大时，会影响结果的输出，可选用高速型运放。图 3 的优点是输入高阻抗,匹配电阻要求 R1=R2,R4=2R3图 3 高输入阻抗型分析：当 Ui>0 时，D1 截止，D2 导通，A1 为同向比例放大电路，增益为 1+R2/R1，A2 为差分比例运算电路， Uo=-Ui精品文档---下载后可任意编辑当 Ui<0 时，D1 导通，D2 截止，A1 为电压跟随器，A1 为射随器， A2 虚短...
