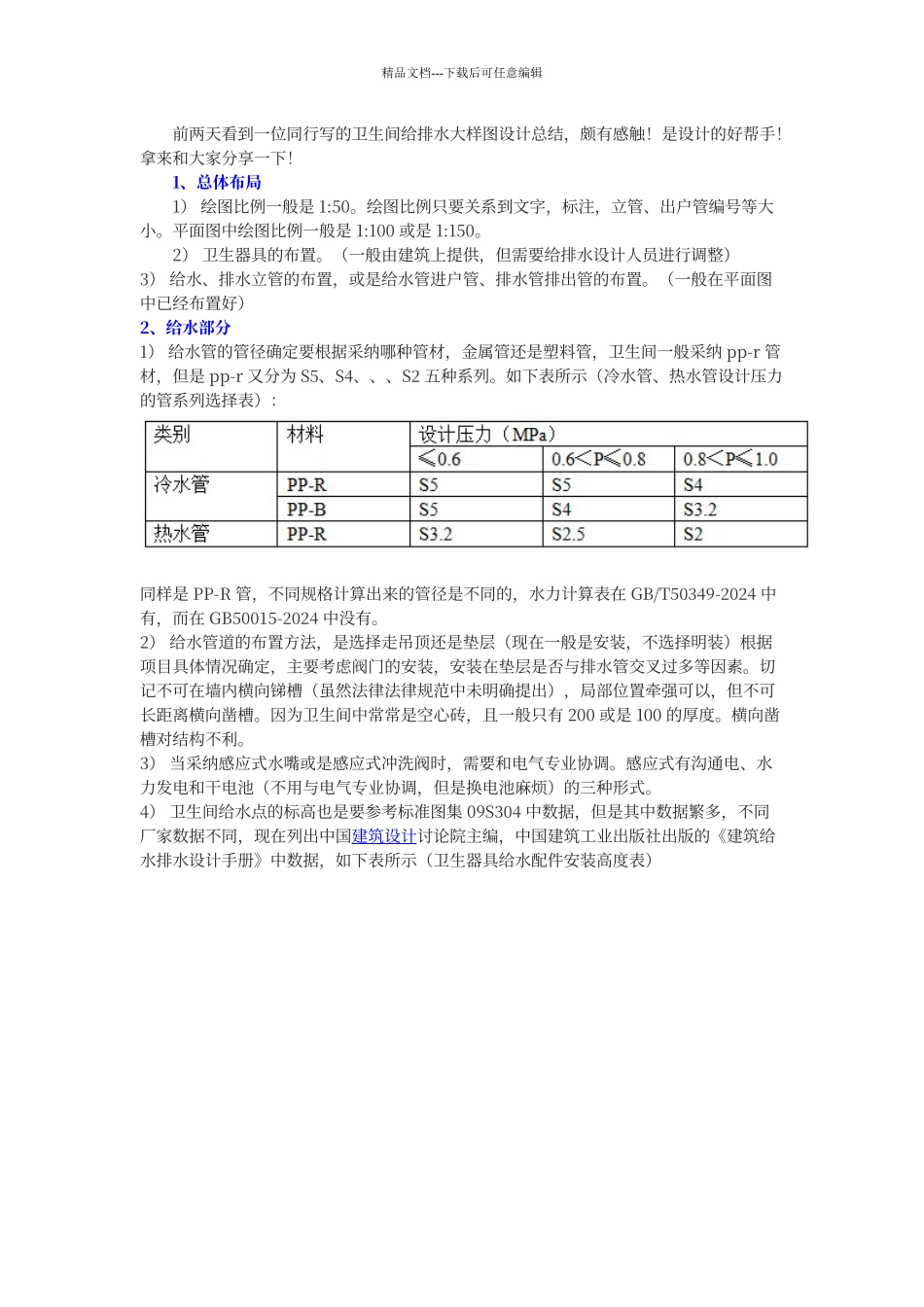

卫生间给排水详图设计总结_第1页
1/4
卫生间给排水详图设计总结_第2页
2/4
卫生间给排水详图设计总结_第3页
3/4
精品文档---下载后可任意编辑前两天看到一位同行写的卫生间给排水大样图设计总结,颇有感触!是设计的好帮手!拿来和大家分享一下!1、总体布局1) 绘图比例一般是 1:50。绘图比例只要关系到文字,标注,立管、出户管编号等大小。平面图中绘图比例一般是 1:100 或是 1:150。2) 卫生器具的布置。(一般由建筑上提供,但需要给排水设计人员进行调整)3) 给水、排水立管的布置,或是给水管进户管、排水管排出管的布置。(一般在平面图中已经布置好)2、给水部分1) 给水管的管径确定要根据采纳哪种管材,金属管还是塑料管,卫生间一般采纳 pp-r 管材,但是 pp-r 又分为 S5、S4、、、S2 五种系列。如下表所示(冷水管、热水管设计压力的管系列选择表):同样是 PP-R 管,不同规格计算出来的管径是不同的,水力计算表在 GB/T50349-2024 中有,而在 GB50015-2024 中没有。2) 给水管道的布置方法,是选择走吊顶还是垫层(现在一般是安装,不选择明装)根据项目具体情况确定,主要考虑阀门的安装,安装在垫层是否与排水管交叉过多等因素。切记不可在墙内横向锑槽(虽然法律法律规范中未明确提出),局部位置牵强可以,但不可长距离横向凿槽。因为卫生间中常常是空心砖,且一般只有 200 或是 100 的厚度。横向凿槽对结构不利。3) 当采纳感应式水嘴或是感应式冲洗阀时,需要和电气专业协调。感应式有沟通电、水力发电和干电池(不用与电气专业协调,但是换电池麻烦)的三种形式。4) 卫生间给水点的标高也是要参考标准图集 09S304 中数据,但是其中数据繁多,不同厂家数据不同,现在列出中国建筑设计讨论院主编,中国建筑工业出版社出版的《建筑给水排水设计手册》中数据,如下表所示(卫生器具给水配件安装高度表)精品文档---下载后可任意编辑3、排水部分1) 不同卫生器具排水点离墙距离是不同的。需要参考标准图集 09S304,但是标准图集中的“坑距”也是根据不同的厂家产品而定的,并非一个统一值。坑距本身应该是业主确定了使用什么卫生器具,再定坑距(但资料往往缺乏,难以实现)。这就需要设计师取一些比较通用的数值,方便业主日后安装。注:离地高度指排水管穿墙或是墙内设置排水管接口尺寸。2) 每一个卫生器具中心离侧墙都是有最小距离的,但是在建筑给排水法律法律规范中没有数据,在《民用设计通则》GB50352-2024 有部分尺寸规定,在中国建筑设计讨论院主精品文档---下载后可任意编辑编,中国建筑工业出版...
