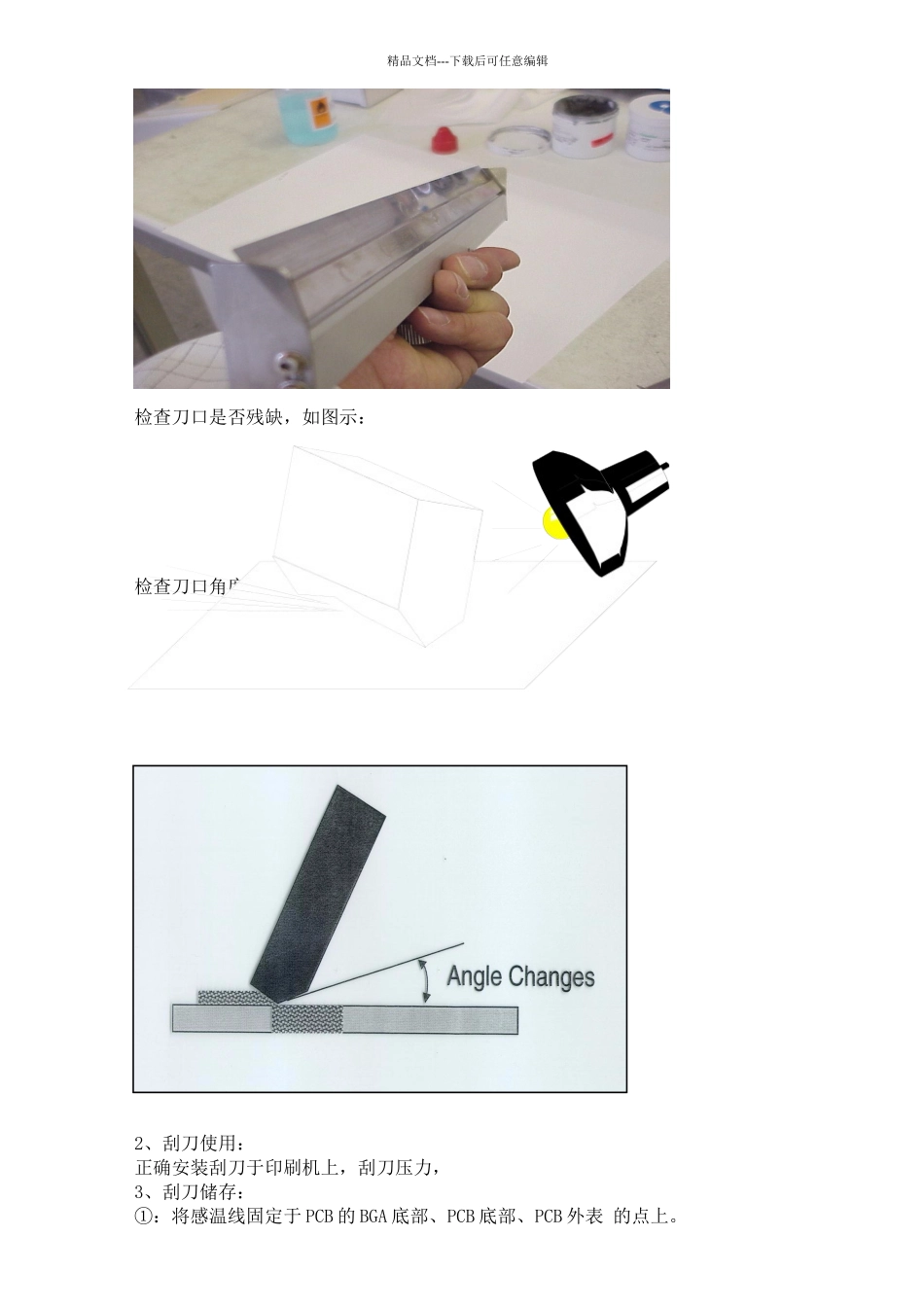

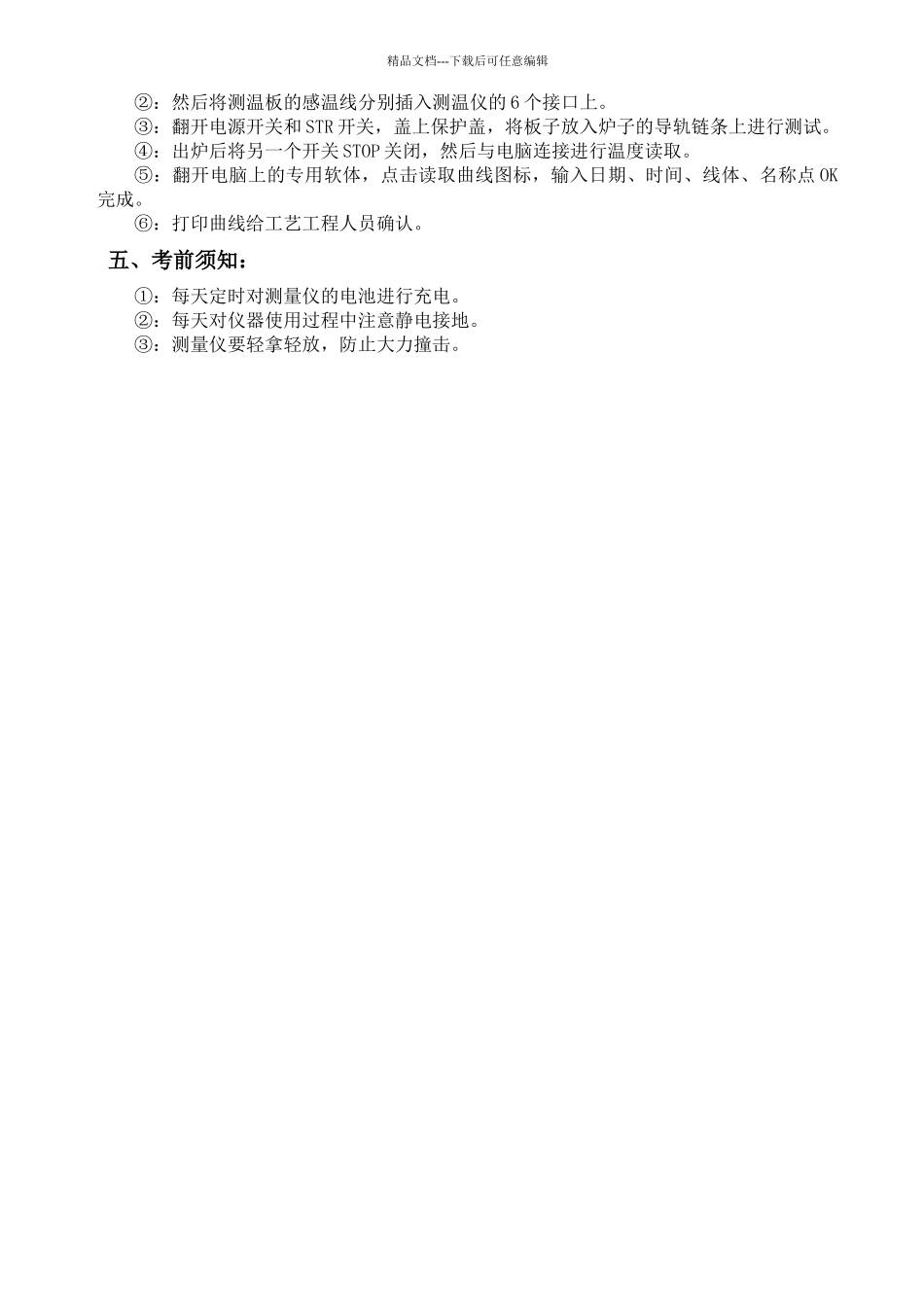

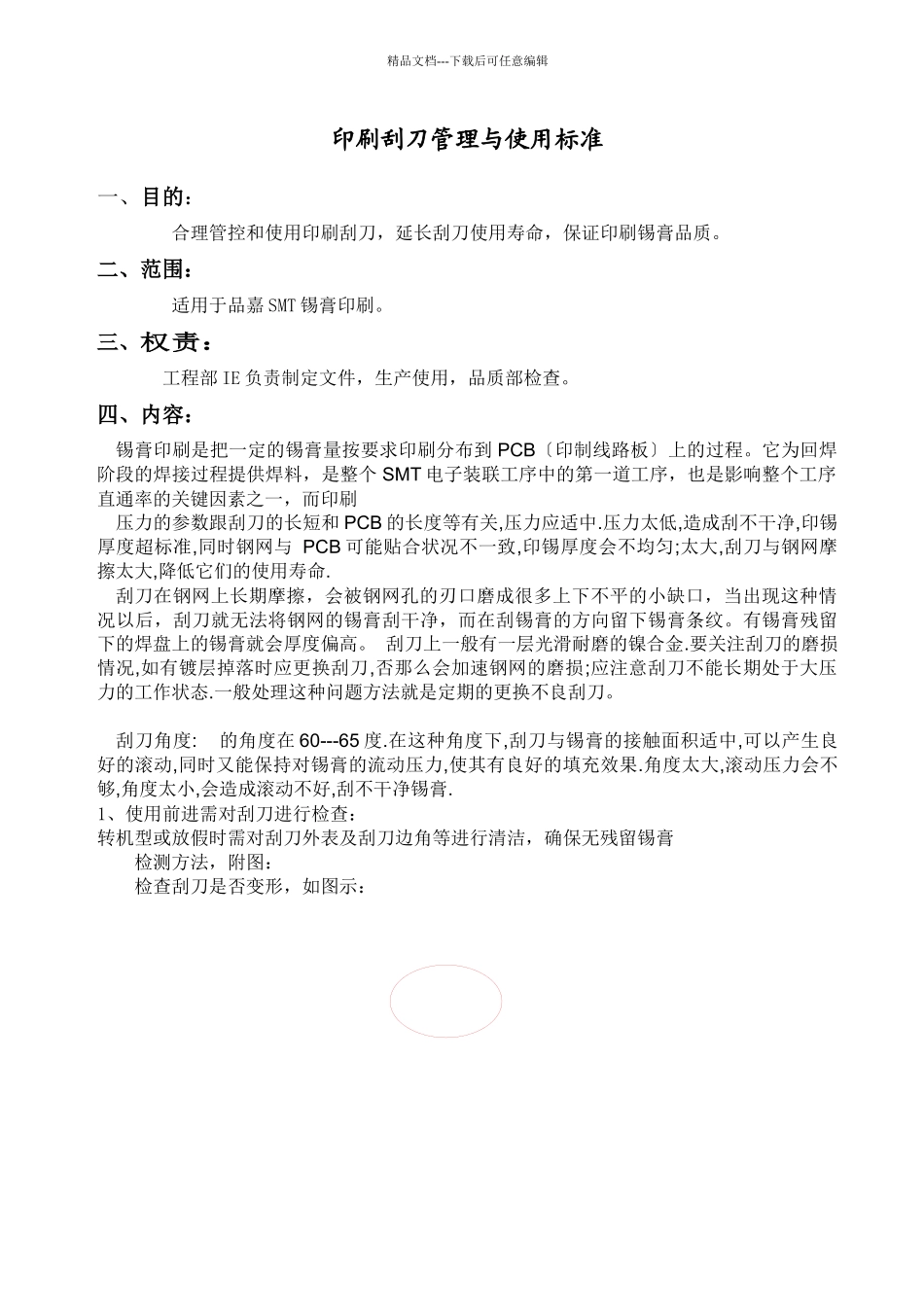

精品文档---下载后可任意编辑印刷刮刀管理与使用标准一、目的： 合理管控和使用印刷刮刀，延长刮刀使用寿命，保证印刷锡膏品质。二、范围： 适用于品嘉 SMT 锡膏印刷。三、权责： 工程部 IE 负责制定文件，生产使用，品质部检查。四、内容： 锡膏印刷是把一定的锡膏量按要求印刷分布到 PCB〔印制线路板〕上的过程。它为回焊阶段的焊接过程提供焊料，是整个 SMT 电子装联工序中的第一道工序，也是影响整个工序直通率的关键因素之一，而印刷压力的参数跟刮刀的长短和 PCB 的长度等有关,压力应适中.压力太低,造成刮不干净,印锡厚度超标准,同时钢网与 PCB 可能贴合状况不一致,印锡厚度会不均匀;太大,刮刀与钢网摩擦太大,降低它们的使用寿命. 刮刀在钢网上长期摩擦，会被钢网孔的刃口磨成很多上下不平的小缺口，当出现这种情况以后，刮刀就无法将钢网的锡膏刮干净，而在刮锡膏的方向留下锡膏条纹。有锡膏残留下的焊盘上的锡膏就会厚度偏高。 刮刀上一般有一层光滑耐磨的镍合金.要关注刮刀的磨损情况,如有镀层掉落时应更换刮刀,否那么会加速钢网的磨损;应注意刮刀不能长期处于大压力的工作状态.一般处理这种问题方法就是定期的更换不良刮刀。 刮刀角度: 的角度在 60---65 度.在这种角度下,刮刀与锡膏的接触面积适中,可以产生良好的滚动,同时又能保持对锡膏的流动压力,使其有良好的填充效果.角度太大,滚动压力会不够,角度太小,会造成滚动不好,刮不干净锡膏.1、使用前进需对刮刀进行检查：转机型或放假时需对刮刀外表及刮刀边角等进行清洁，确保无残留锡膏检测方法，附图：检查刮刀是否变形，如图示：精品文档---下载后可任意编辑检查刀口是否残缺，如图示：检查刀口角度，如图示：2、刮刀使用：正确安装刮刀于印刷机上，刮刀压力，3、刮刀储存：①：将感温线固定于 PCB 的 BGA 底部、PCB 底部、PCB 外表 的点上。精品文档---下载后可任意编辑②：然后将测温板的感温线分别插入测温仪的 6 个接口上。③：翻开电源开关和 STR 开关，盖上保护盖，将板子放入炉子的导轨链条上进行测试。④：出炉后将另一个开关 STOP 关闭，然后与电脑连接进行温度读取。⑤：翻开电脑上的专用软体，点击读取曲线图标，输入日期、时间、线体、名称点 OK完成。⑥：打印曲线给工艺工程人员确认。 五、考前须知：①：每天定时对测量仪的电池进行充电。②：每天对仪器使用过程中注意静电接地。③：测量仪要轻拿轻放，防止大力撞击。
