古建筑学习心得体会

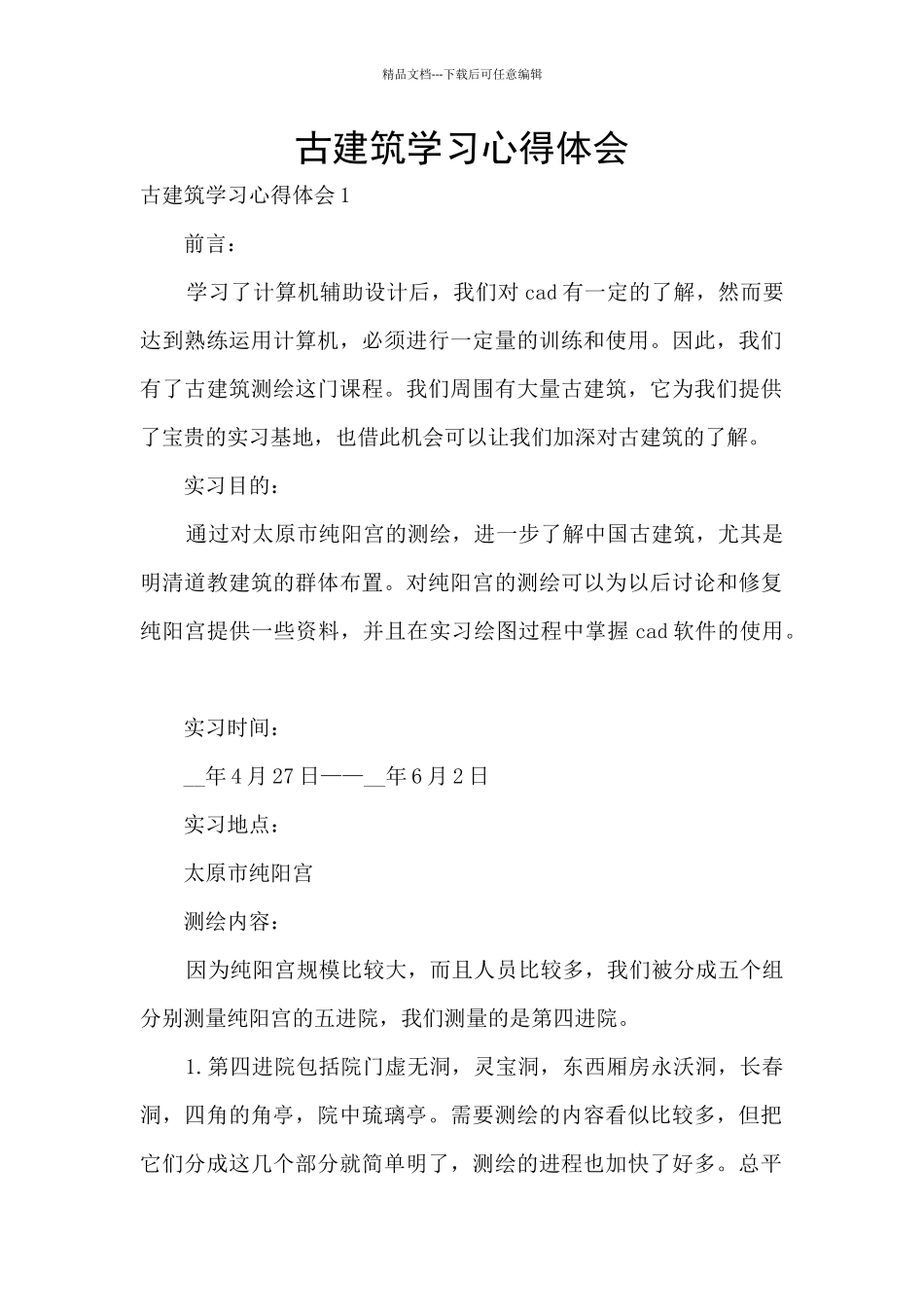

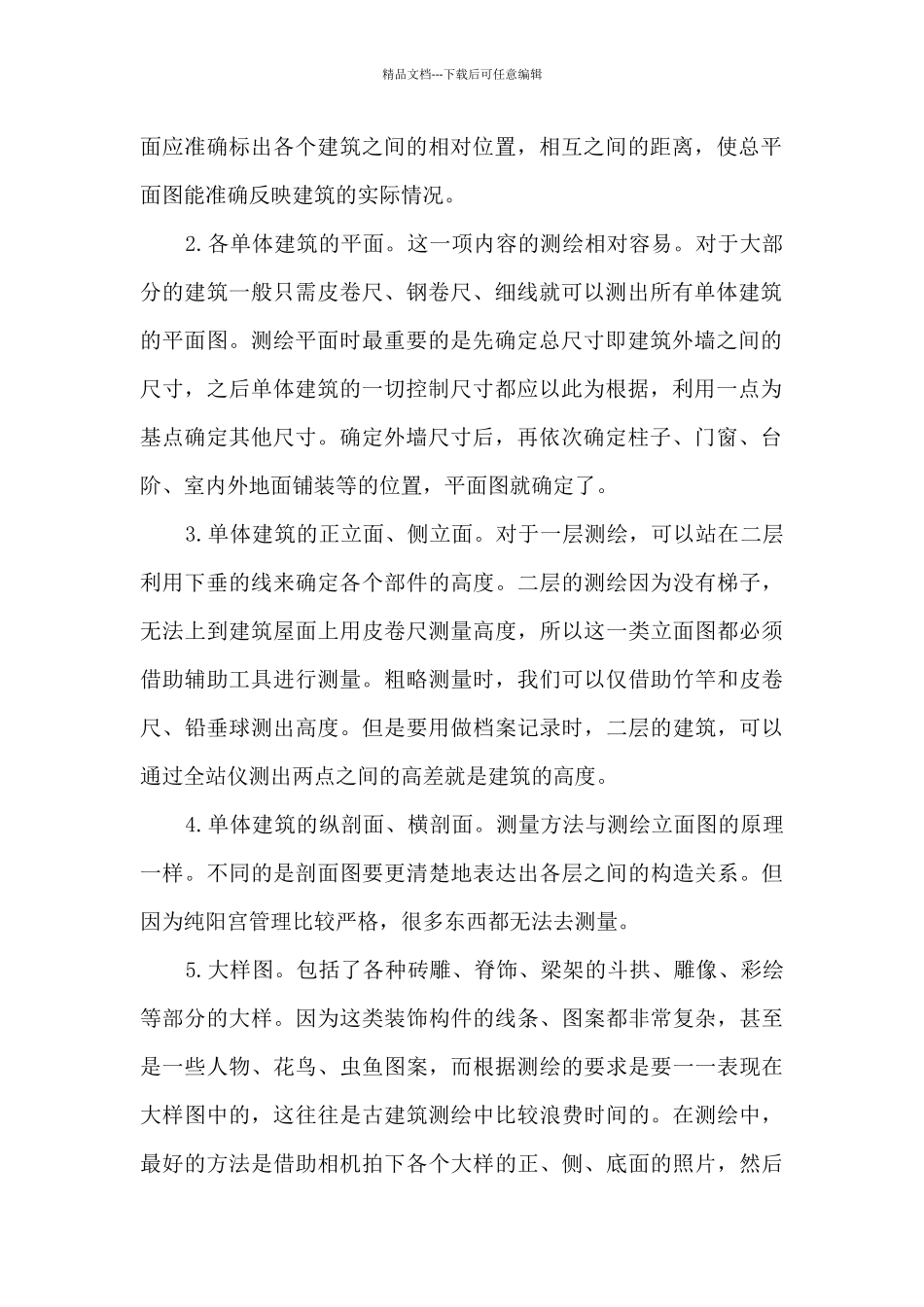

精品文档---下载后可任意编辑古建筑学习心得体会古建筑学习心得体会 1 前言： 学习了计算机辅助设计后，我们对 cad 有一定的了解，然而要达到熟练运用计算机，必须进行一定量的训练和使用。因此，我们有了古建筑测绘这门课程。我们周围有大量古建筑，它为我们提供了宝贵的实习基地，也借此机会可以让我们加深对古建筑的了解。 实习目的： 通过对太原市纯阳宫的测绘，进一步了解中国古建筑，尤其是明清道教建筑的群体布置。对纯阳宫的测绘可以为以后讨论和修复纯阳宫提供一些资料，并且在实习绘图过程中掌握 cad 软件的使用。 实习时间： __年 4 月 27 日——__年 6 月 2 日 实习地点： 太原市纯阳宫 测绘内容： 因为纯阳宫规模比较大，而且人员比较多，我们被分成五个组分别测量纯阳宫的五进院，我们测量的是第四进院。 1.第四进院包括院门虚无洞，灵宝洞，东西厢房永沃洞，长春洞，四角的角亭，院中琉璃亭。需要测绘的内容看似比较多，但把它们分成这几个部分就简单明了，测绘的进程也加快了好多。总平精品文档---下载后可任意编辑面应准确标出各个建筑之间的相对位置，相互之间的距离，使总平面图能准确反映建筑的实际情况。 2.各单体建筑的平面。这一项内容的测绘相对容易。对于大部分的建筑一般只需皮卷尺、钢卷尺、细线就可以测出所有单体建筑的平面图。测绘平面时最重要的是先确定总尺寸即建筑外墙之间的尺寸，之后单体建筑的一切控制尺寸都应以此为根据，利用一点为基点确定其他尺寸。确定外墙尺寸后，再依次确定柱子、门窗、台阶、室内外地面铺装等的位置，平面图就确定了。 3.单体建筑的正立面、侧立面。对于一层测绘，可以站在二层利用下垂的线来确定各个部件的高度。二层的测绘因为没有梯子，无法上到建筑屋面上用皮卷尺测量高度，所以这一类立面图都必须借助辅助工具进行测量。粗略测量时，我们可以仅借助竹竿和皮卷尺、铅垂球测出高度。但是要用做档案记录时，二层的建筑，可以通过全站仪测出两点之间的高差就是建筑的高度。 4.单体建筑的纵剖面、横剖面。测量方法与测绘立面图的原理一样。不同的是剖面图要更清楚地表达出各层之间的构造关系。但因为纯阳宫管理比较严格，很多东西都无法去测量。 5.大样图。包括了各种砖雕、脊饰、梁架的斗拱、雕像、彩绘等部分的大样。因为这类装饰构件的线条、图案都非常复杂，甚至是一些人物、花鸟、虫鱼图案，而根据测绘的要求是要一一表现在大样图中的，这往往是古...
