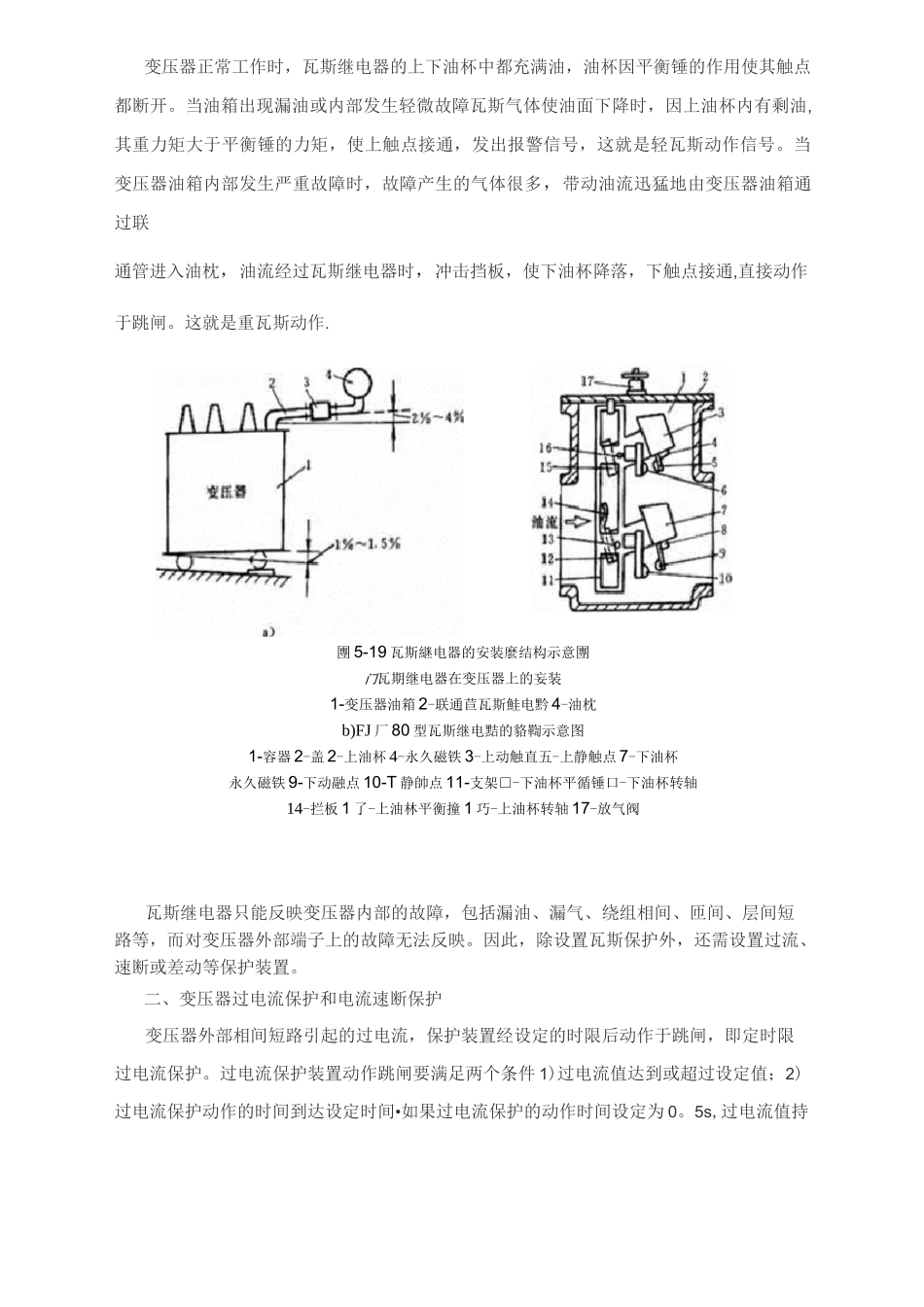

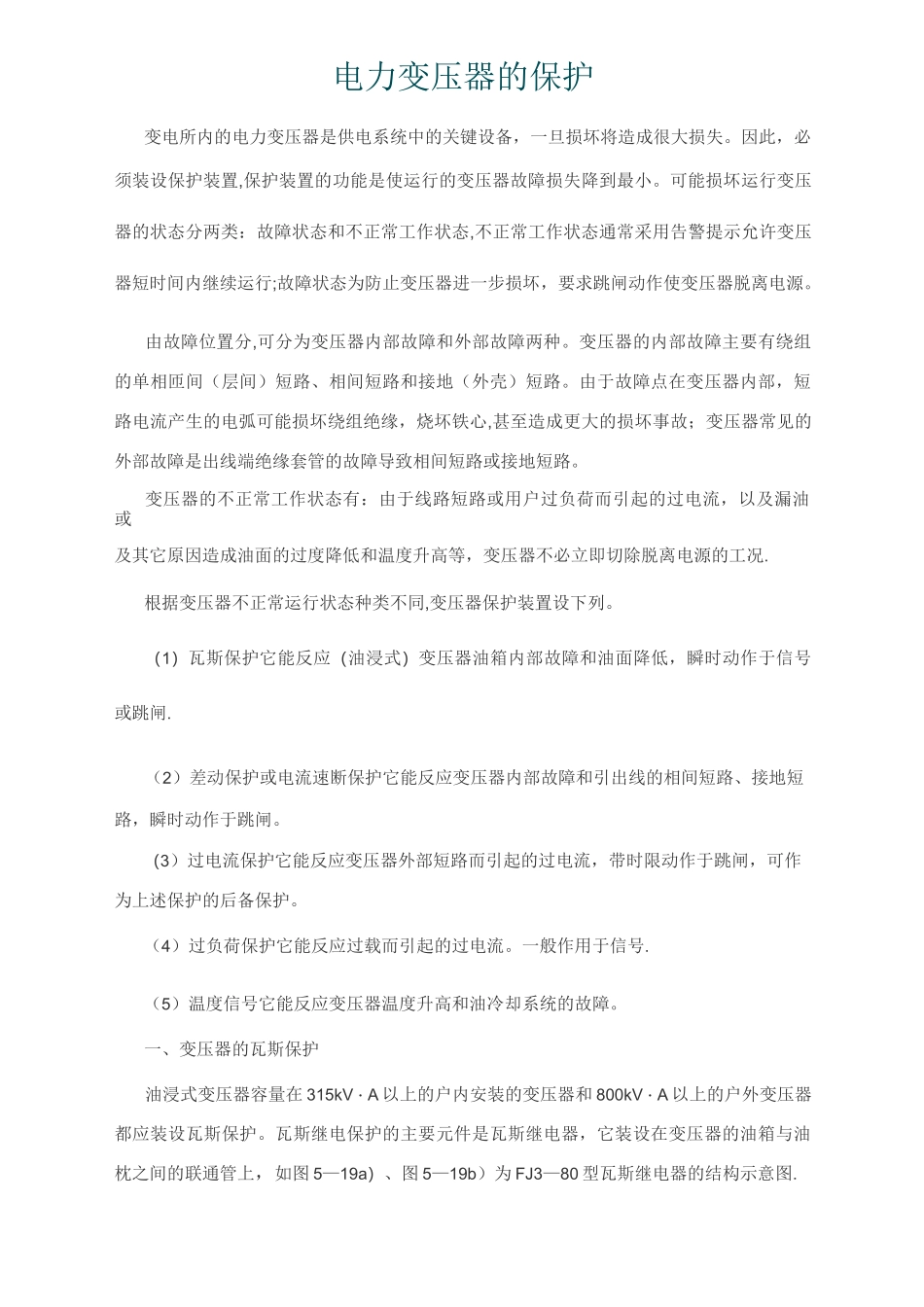

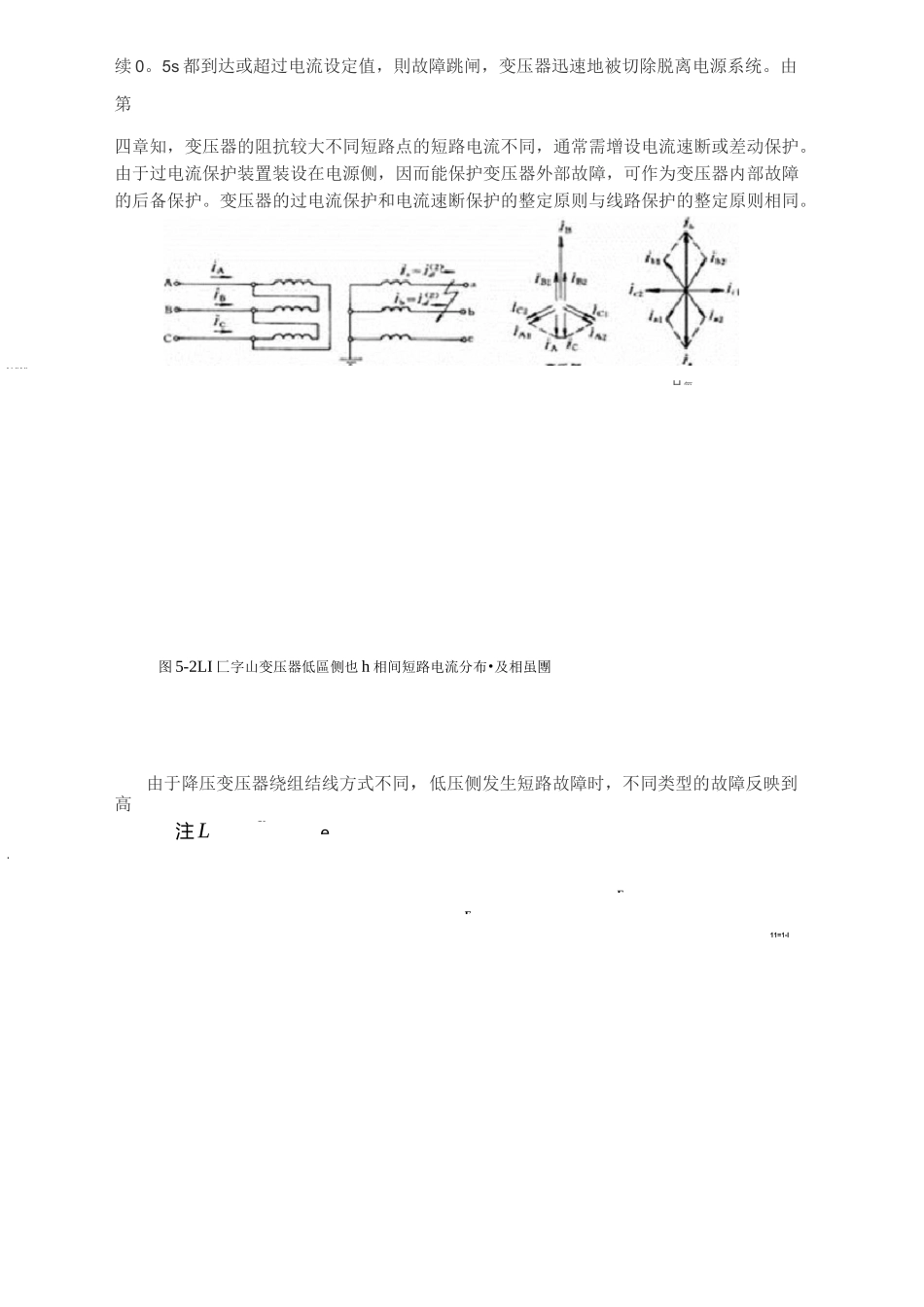

电力变压器的保护变电所内的电力变压器是供电系统中的关键设备，一旦损坏将造成很大损失。因此，必须装设保护装置,保护装置的功能是使运行的变压器故障损失降到最小。可能损坏运行变压器的状态分两类：故障状态和不正常工作状态,不正常工作状态通常采用告警提示允许变压器短时间内继续运行;故障状态为防止变压器进一步损坏，要求跳闸动作使变压器脱离电源。由故障位置分,可分为变压器内部故障和外部故障两种。变压器的内部故障主要有绕组的单相匝间（层间）短路、相间短路和接地（外壳）短路。由于故障点在变压器内部，短路电流产生的电弧可能损坏绕组绝缘，烧坏铁心,甚至造成更大的损坏事故；变压器常见的外部故障是出线端绝缘套管的故障导致相间短路或接地短路。变压器的不正常工作状态有：由于线路短路或用户过负荷而引起的过电流，以及漏油或及其它原因造成油面的过度降低和温度升高等，变压器不必立即切除脱离电源的工况.根据变压器不正常运行状态种类不同,变压器保护装置设下列。（1）瓦斯保护它能反应（油浸式）变压器油箱内部故障和油面降低，瞬时动作于信号或跳闸.（2）差动保护或电流速断保护它能反应变压器内部故障和引出线的相间短路、接地短路，瞬时动作于跳闸。（3）过电流保护它能反应变压器外部短路而引起的过电流，带时限动作于跳闸，可作为上述保护的后备保护。（4）过负荷保护它能反应过载而引起的过电流。一般作用于信号.（5）温度信号它能反应变压器温度升高和油冷却系统的故障。一、变压器的瓦斯保护油浸式变压器容量在 315kV・A 以上的户内安装的变压器和 800kV・A 以上的户外变压器都应装设瓦斯保护。瓦斯继电保护的主要元件是瓦斯继电器，它装设在变压器的油箱与油枕之间的联通管上，如图 5—19a）、图 5—19b）为 FJ3—80 型瓦斯继电器的结构示意图.变压器正常工作时，瓦斯继电器的上下油杯中都充满油，油杯因平衡锤的作用使其触点都断开。当油箱出现漏油或内部发生轻微故障瓦斯气体使油面下降时，因上油杯内有剩油,其重力矩大于平衡锤的力矩，使上触点接通，发出报警信号，这就是轻瓦斯动作信号。当变压器油箱内部发生严重故障时，故障产生的气体很多，带动油流迅猛地由变压器油箱通过联通管进入油枕，油流经过瓦斯继电器时，冲击挡板，使下油杯降落，下触点接通,直接动作于跳闸。这就是重瓦斯动作.團 5-19 瓦斯継电器的安装麼结构示意團门瓦期继电器在变压器上的妄装1-变压器油箱 2-联通苣瓦斯鮭电黔 4-油...
