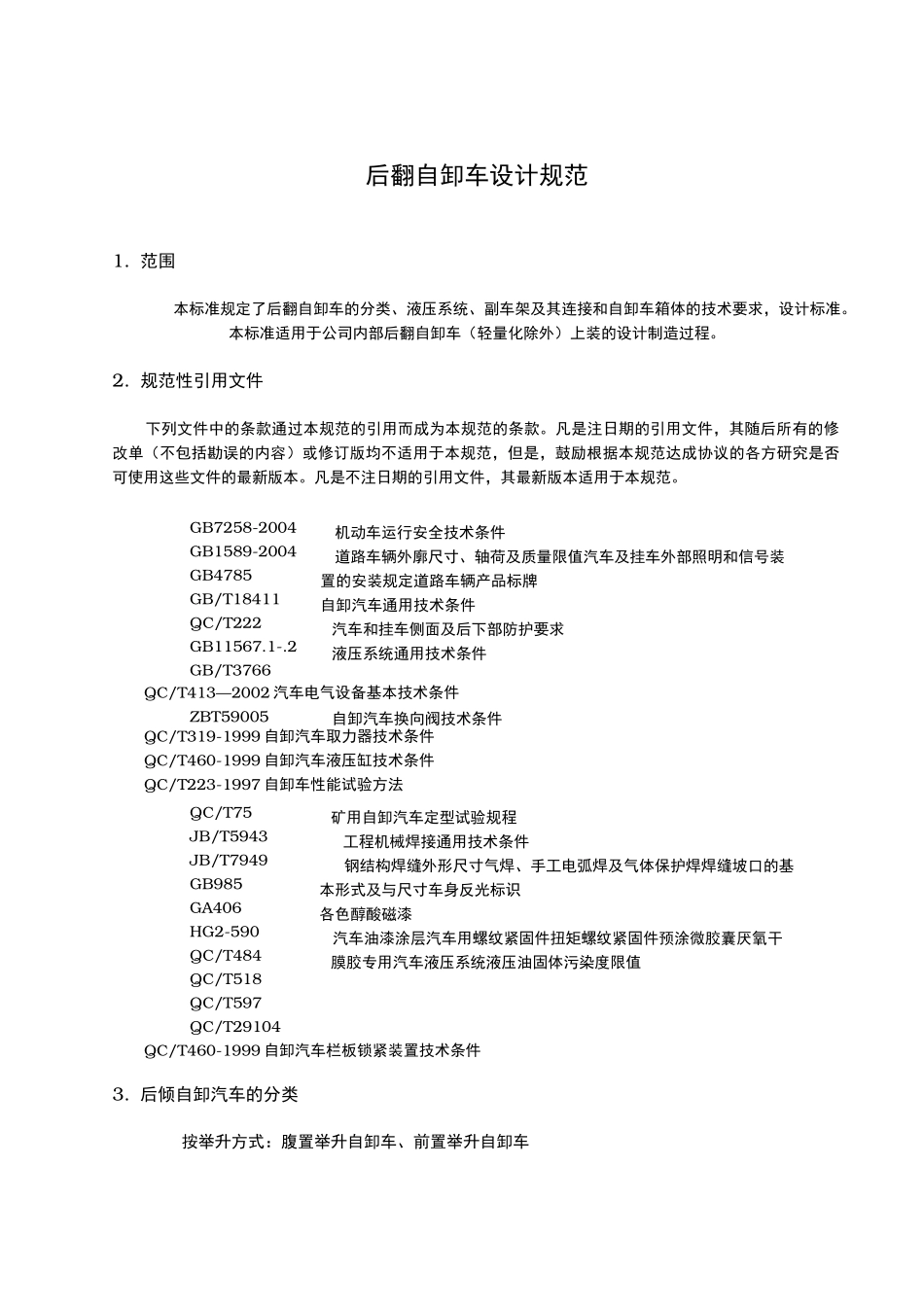

后翻自卸车设计规范1. 范围本标准规定了后翻自卸车的分类、液压系统、副车架及其连接和自卸车箱体的技术要求，设计标准。本标准适用于公司内部后翻自卸车（轻量化除外）上装的设计制造过程。2. 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但是，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB7258-2004GB1589-2004GB4785GB/T18411QC/T222GB11567.1-.2GB/T3766机动车运行安全技术条件道路车辆外廓尺寸、轴荷及质量限值汽车及挂车外部照明和信号装置的安装规定道路车辆产品标牌自卸汽车通用技术条件汽车和挂车侧面及后下部防护要求液压系统通用技术条件QC/T413—2002 汽车电气设备基本技术条件ZBT59005自卸汽车换向阀技术条件QC/T319-1999 自卸汽车取力器技术条件QC/T460-1999 自卸汽车液压缸技术条件QC/T223-1997 自卸车性能试验方法QC/T75JB/T5943JB/T7949GB985GA406HG2-590QC/T484QC/T518QC/T597QC/T29104矿用自卸汽车定型试验规程工程机械焊接通用技术条件钢结构焊缝外形尺寸气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及与尺寸车身反光标识各色醇酸磁漆汽车油漆涂层汽车用螺纹紧固件扭矩螺纹紧固件预涂微胶囊厌氧干膜胶专用汽车液压系统液压油固体污染度限值QC/T460-1999 自卸汽车栏板锁紧装置技术条件3. 后倾自卸汽车的分类按举升方式：腹置举升自卸车、前置举升自卸车4.自卸车技术要求4.1 整车要求4.1.1 自卸汽车整车必须符合本规范要求，并按照规定程序批准的图样及技术文件制造。4.1.2 自卸汽车外廓尺寸应符合 GB1589-2004《道路车辆外廓尺寸、轴荷及质量限值》的规定，货箱内部尺寸等必须符合产品公告和图纸要求。4.1.3 自卸汽车上装按质心，轴荷设计要求计算，严格按图纸及公告尺寸施工。4.1.4 传动轴符合 QC/T29082《汽车传动轴总成技术条件》及 QC/T523《汽车传动轴总成台架试验方法》的要求。传动轴的布置角度不大于 6°，且输入和输出法兰端面法向平行。4.1.5 照明及信号系统应符合 GB4785-1998《汽车及挂车外部照明和信号装置的安装规定》的要求。a.自卸车应安装两只红色后示廓灯，安装在后立柱上部；（后倾自卸车例外b.自卸车应安装两只红色前示廓灯，安装在前立柱上部；（后倾自卸车例外）4.1.6 根据GB7258《机...
