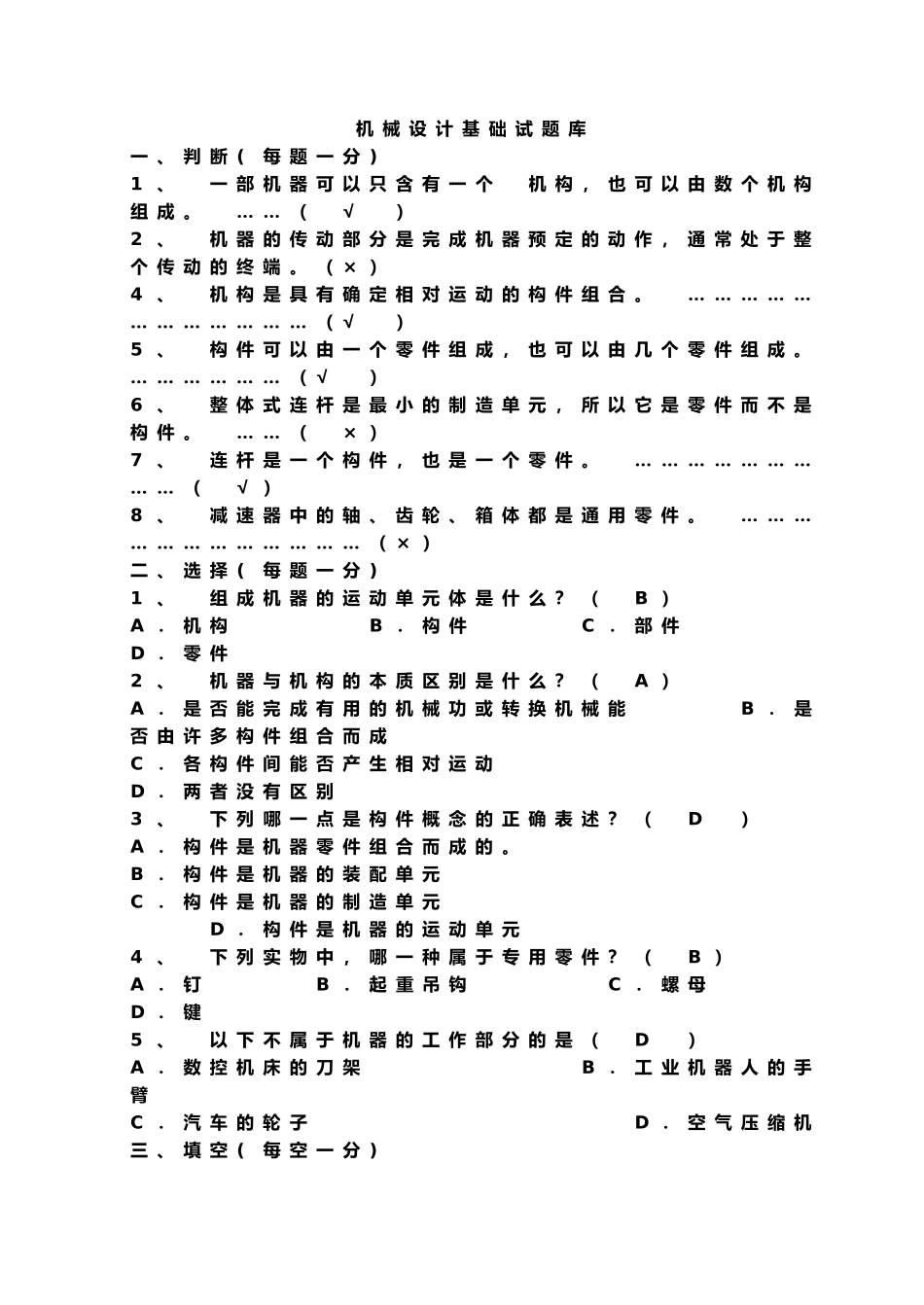

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×）4、机构是具有确定相对运动的构件组合。………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。……（×）7、连杆是一个构件，也是一个零件。………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（A）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有用的__机械功___或实现转换__能量___。2平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生1个约束，而保留2个自由度。3.机构具有确定的相对运动条件是原动件数等于机构的自由度。4.在平面机构中若引入一个高副将引入___1__个约束，而引入一个低副将引入_2___个约束，构件数、约束数与机构自由度的关系是F=3n-2Pl-Ph。5.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为1。6.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是高副。7.计算平面机构自由度的公式为F=F=3n-2Pl-Ph，应用此公式时应注意判断：A.复合铰链，B.局部自由度，C.虚约束。二、选择题(每空一分)1.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于B。A.0B.1C.22.在机构中原动件数目B机构自由度时，该机构具有确定的运动。A.小于B.等于C.大于。3.计算机构自由度时，若计入虚约束，则机构自由度就会B。A.增多B.减少C.不变。4.构件运动确定的条件是C。A.自由度大于1B.自由度大于零C.自由度等于原动件数。三、计算图示平面机构的自由度。（机构中如有复合铰链，局部自由度,虚约束,予以指出。）(每题5分)F=3×5-2×7=1F=3×7-2×9-1=2F=3×5-2×7=1F=3×9-2×12-1×2=1F=3×3-2×4=1F=3×3-2×4=1F=3×3-2×4=1四.如图所示为一缝纫机下针机构，试绘制其机构运动简图。(5分)课本P51三、平面连杆机构一、填空：(每空一分)1.平面连杆机构由一些刚性构件用_转动___副和_移动___副相互联接而组成。2.在铰链四杆机构中，能作整周连续旋转的构件称为__曲柄_____，只能来回摇摆某一角度的构件称为__摇杆_____，直接与连架杆相联接，借以传动和动力的构件称为_连杆______。3.图1-1为铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表明它构成曲柄摇杆机构的条件：（1）___a+b≤c+d_____。（2）以__b或d__为机架，则__a__为曲柄。4.在图示导杆机构中，AB为主动件时，该机构传动角的值为90。5.在摆动导杆机构中，导杆摆角ψ=30°，其行程速度变化系数K的值为1.4。6.铰链四杆机构具有急回特性时其极位夹角θ值＞0，对心曲柄滑块机构的θ值＝0，所以它无急回特性，摆动导杆机构有急回特性。7.当四杆机构的...
