图纸技术要求大全

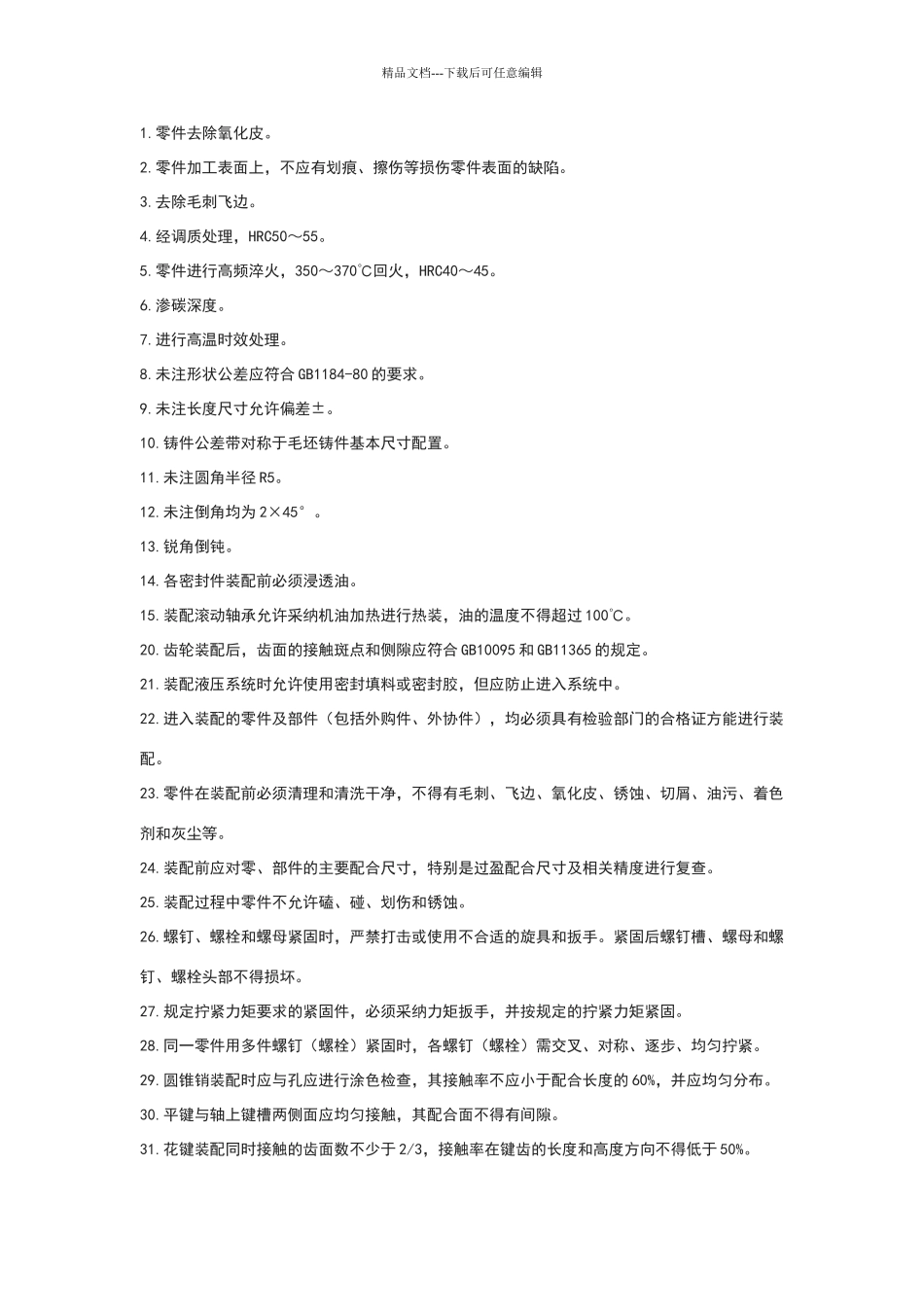

精品文档---下载后可任意编辑1.零件去除氧化皮。2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。3.去除毛刺飞边。4.经调质处理，HRC50～55。5.零件进行高频淬火，350～370℃回火，HRC40～45。6.渗碳深度。7.进行高温时效处理。8.未注形状公差应符合 GB1184-80 的要求。9.未注长度尺寸允许偏差±。10.铸件公差带对称于毛坯铸件基本尺寸配置。11.未注圆角半径 R5。12.未注倒角均为 2×45°。13.锐角倒钝。14.各密封件装配前必须浸透油。15.装配滚动轴承允许采纳机油加热进行热装，油的温度不得超过 100℃。20.齿轮装配后，齿面的接触斑点和侧隙应符合 GB10095 和 GB11365 的规定。21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。25.装配过程中零件不允许磕、碰、划伤和锈蚀。26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。27.规定拧紧力矩要求的紧固件，必须采纳力矩扳手，并按规定的拧紧力矩紧固。28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的 60%，并应均匀分布。30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。31.花键装配同时接触的齿面数不少于 2/3，接触率在键齿的长度和高度方向不得低于 50%。精品文档---下载后可任意编辑32.滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。33.粘接后应清除流出的多余粘接剂。34.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象。35.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好，用涂色检查时，与轴承座在对称于中心线 120°、与轴承盖在对称于中心线 90°的范围内应均匀接触。在上述范围内用塞尺检查时，的塞尺不得塞入外圈宽度的 1/3。36.轴承外圈装配后与定位端轴承盖端面应接触均匀。37.滚动轴承装好后用手转动应灵活、平稳。38.上下轴瓦的结合面要紧密贴和，用塞尺检查不入。39.用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐...
