土建施工资料编制作业指导书

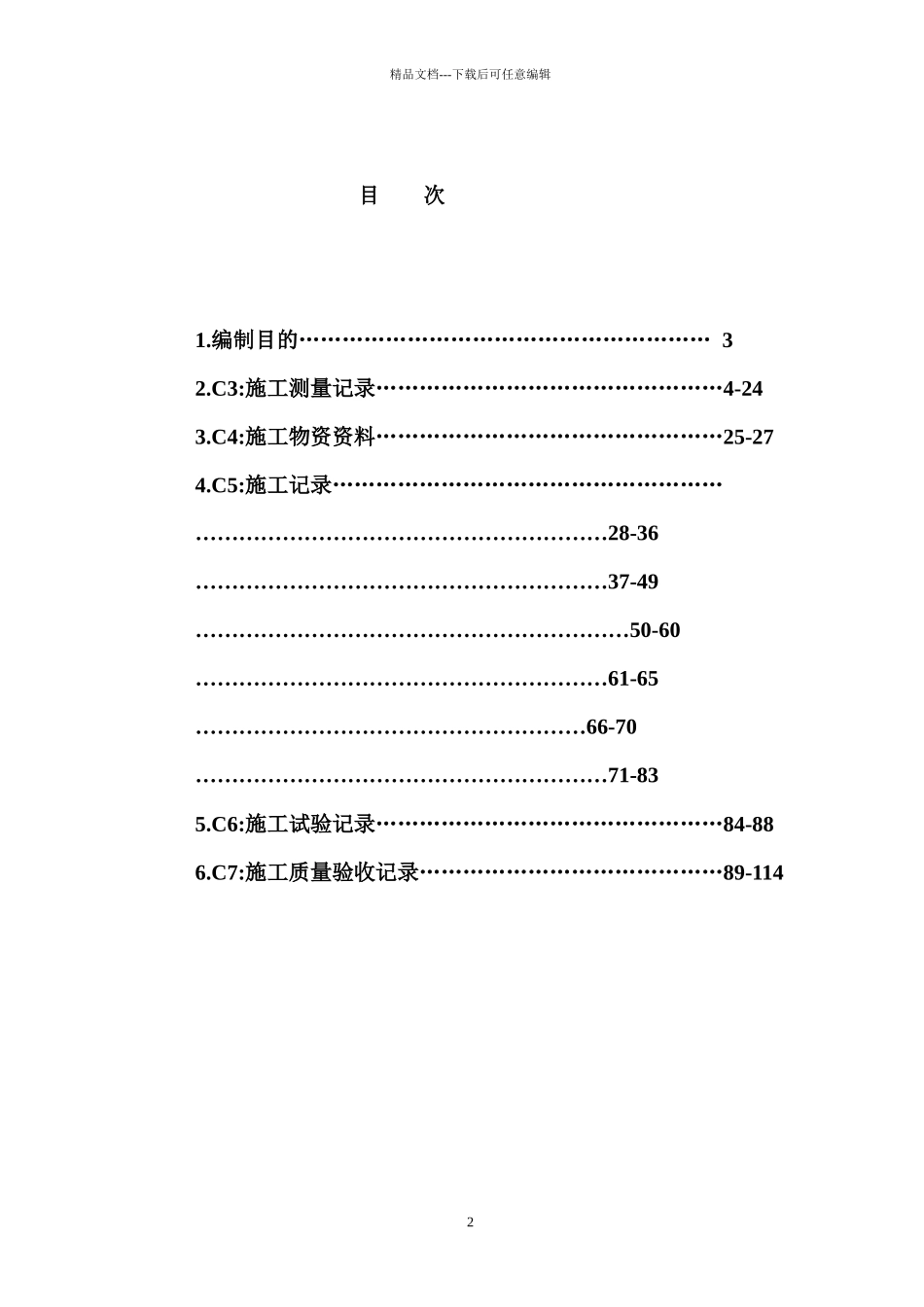

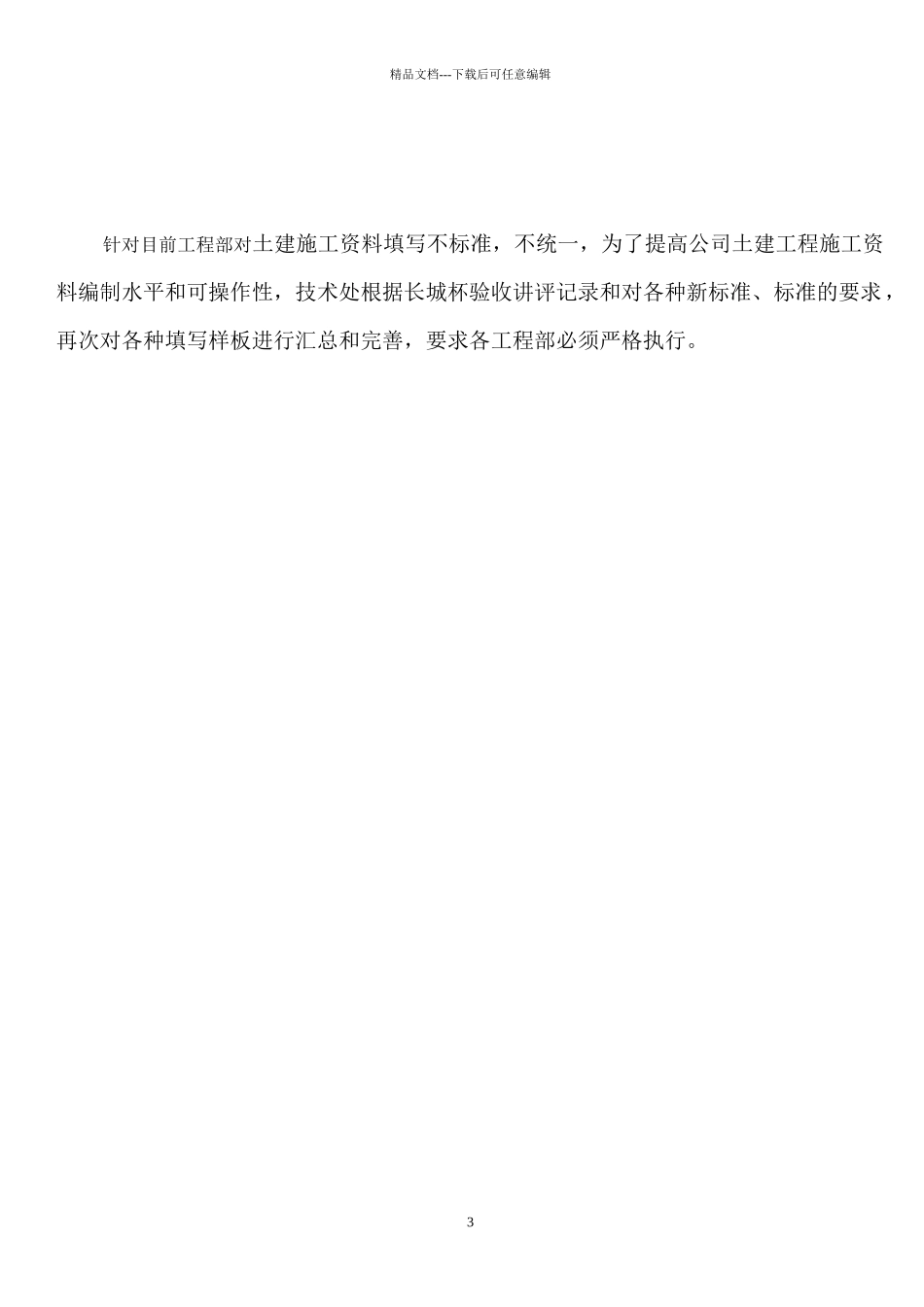

精品文档---下载后可任意编辑 内部资料土建施工资料编制作业指导书中国新兴保信建设总公司四公司二零零九年五月1精品文档---下载后可任意编辑目 次1.编制目的………………………………………………… 3 2.C3:施工测量记录…………………………………………4-24 3.C4:施工物资资料…………………………………………25-274.C5:施工记录…………………………………………………………………………………………………28-36…………………………………………………37-49……………………………………………………50-60…………………………………………………61-65………………………………………………66-70…………………………………………………71-835.C6:施工试验记录…………………………………………84-886.C7:施工质量验收记录……………………………………89-1142精品文档---下载后可任意编辑针对目前工程部对土建施工资料填写不标准，不统一，为了提高公司土建工程施工资料编制水平和可操作性，技术处根据长城杯验收讲评记录和对各种新标准、标准的要求，再次对各种填写样板进行汇总和完善，要求各工程部必须严格执行。3精品文档---下载后可任意编辑C3:测量局部：说明：1. 表示常存在问题 2. .红色字体表示填写要求C3-1 工程定位：平面定位和高程分开【未分开做】一、 平面位置定位二、 高程定位4精品文档---下载后可任意编辑工程定位测量记录编 号***表 C3-1工程名称***委托单位***图纸编号建施-**施测日期****平面坐标依据***【填写实际使用测量成果具体坐标，并写上测量成果编号】复测日期*****高程依据***【填写实际使用测量成果具体高程，并写上测量成果编号】使用仪器型号：***E 经纬仪出厂编号：*****允许误差I＜1/一五 000、ｉ≤12″【与 DB11/T446-2024 规程 P 一五不符】仪器校验日期******定位抄测示意图；见附图！复测结果： 1、***轴线为建筑物外廓主轴线； 2、括号内数据为复测数据； 3、轴线最大误差为 1/16 一五 0≤1/一五 000，精度合格；【缺数据】 4、角度最大误差为**″，精度合格。【缺数据】 复测结果符合〔DB11/T446-2024)?建筑工程施工测量规程?及施工测量方案要求。【不能只写符合规程要求】 签字栏建设(监理)单位施工(测量)单位中国新兴保信建设总公司四公司测量人员岗位证书号****专业技术负责人测量负责人复测人施测人 本表由建设单位、监理单位、施工单位及城建档案馆各保存一份...
