鸡西七台河市供水工程干线二十八标段VIP免费

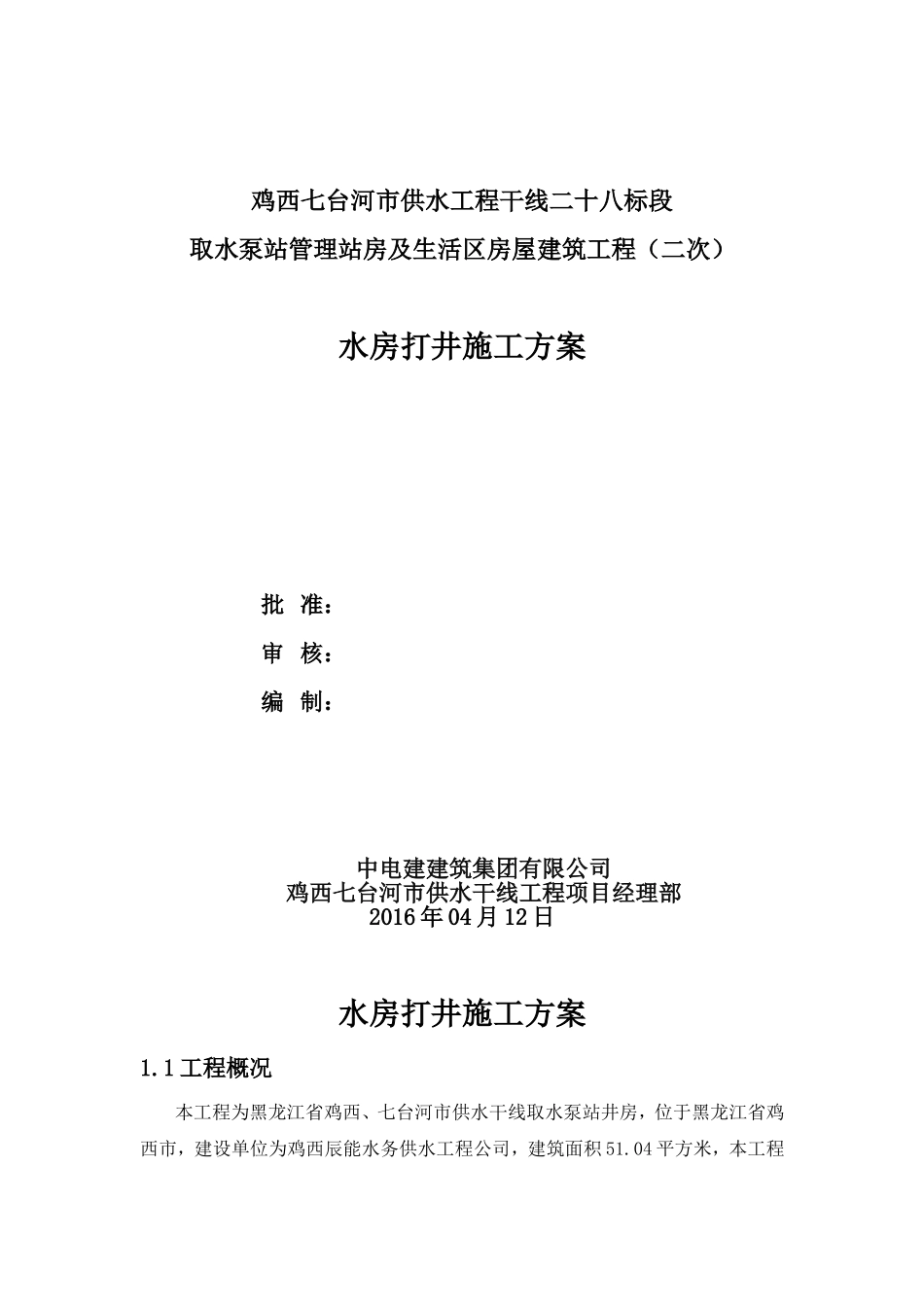

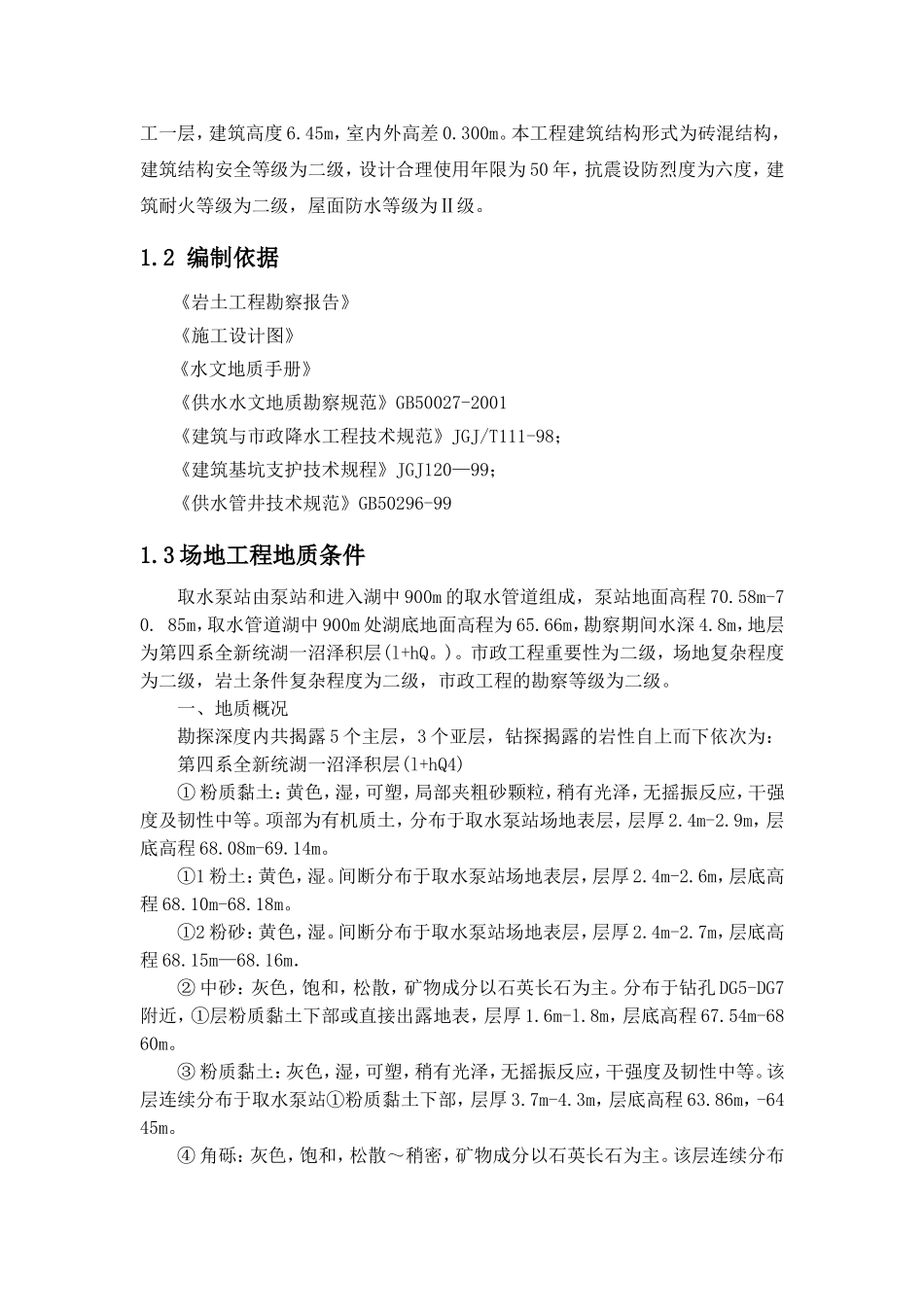

鸡西七台河市供水工程干线二十八标段取水泵站管理站房及生活区房屋建筑工程（二次）水房打井施工方案批准：审核：编制：中电建建筑集团有限公司鸡西七台河市供水干线工程项目经理部2016年04月12日水房打井施工方案1.1工程概况本工程为黑龙江省鸡西、七台河市供水干线取水泵站井房，位于黑龙江省鸡西市，建设单位为鸡西辰能水务供水工程公司，建筑面积51.04平方米，本工程工一层，建筑高度6.45m，室内外高差0.300m。本工程建筑结构形式为砖混结构，建筑结构安全等级为二级，设计合理使用年限为50年，抗震设防烈度为六度，建筑耐火等级为二级，屋面防水等级为Ⅱ级。1.2编制依据《岩土工程勘察报告》《施工设计图》《水文地质手册》《供水水文地质勘察规范》GB50027-2001《建筑与市政降水工程技术规范》JGJ/T111-98；《建筑基坑支护技术规程》JGJ120—99；《供水管井技术规范》GB50296-991.3场地工程地质条件取水泵站由泵站和进入湖中900m的取水管道组成，泵站地面高程70.58m-70.85m，取水管道湖中900m处湖底地面高程为65.66m，勘察期间水深4.8m，地层为第四系全新统湖一沼泽积层(l+hQ。)。市政工程重要性为二级，场地复杂程度为二级，岩土条件复杂程度为二级，市政工程的勘察等级为二级。一、地质概况勘探深度内共揭露5个主层，3个亚层，钻探揭露的岩性自上而下依次为：第四系全新统湖一沼泽积层(l+hQ4)①粉质黏土：黄色，湿，可塑，局部夹粗砂颗粒，稍有光泽，无摇振反应，干强度及韧性中等。项部为有机质土，分布于取水泵站场地表层，层厚2.4m-2.9m，层底高程68.08m-69.14m。①1粉土：黄色，湿。间断分布于取水泵站场地表层，层厚2.4m-2.6m，层底高程68.10m-68.18m。①2粉砂：黄色，湿。间断分布于取水泵站场地表层，层厚2.4m-2.7m，层底高程68.15m—68.16m．②中砂：灰色，饱和，松散，矿物成分以石英长石为主。分布于钻孔DG5-DG7附近，①层粉质黏土下部或直接出露地表，层厚1.6m-l.8m，层底高程67.54m-6860m。③粉质黏土：灰色，湿，可塑，稍有光泽，无摇振反应，干强度及韧性中等。该层连续分布于取水泵站①粉质黏土下部，层厚3.7m-4.3m，层底高程63.86m，-6445m。④角砾：灰色，饱和，松散～稍密，矿物成分以石英长石为主。该层连续分布于取水泵站③层粉质黏土下部或直接出露于湖底，层厚1.1m-4.7m，层底高程60.40m-63.68m。⑤粉质黏土：灰色，湿，可塑，稍有光泽，无摇振反应，干强度及韧性中等。该层连续分布于④角砾下方，该层未揭穿，揭露最大深度8.1m。白垩系上统(K1)⑥砂岩：全风化，原岩结构已破坏，湖湖底有揭露，揭露最大厚度为5.90m。二、土体物理力学性质指标及承载力特征值(1)土的物理力学性质指标土的物理力学性质指标见招标文件表4.2-1。(2)地基土的承载力指标由标贯试验、粘性土的物理性质指标，结合经验数值综合确定岩土体的承载力特征值。①黏土fak=130kPa.②中砂fak=130kPa、③粉质黏土fak：165kPa、④角砾fak：165kPa。⑤粉质黏土fak=175kPa三、水文地质条件及环境水的腐蚀性评价泵站地下水埋深在0.5m～0.6m，地下水水位69.98m～70.35m。湖中的管线取水口处水深4.8m。地下水为第四系潜水，含水层岩性为角砾。地下水与地表水联系及其密切。环境水对钢结构具有弱腐蚀性。详见表4.3-1。环境水的腐蚀性评价表筑物名称环境水类型PH值侵蚀性C02mg/LHC03-mg01/LCrmg/LS042-mg/LMg2+mg/L腐蚀性判定取水泵站地表水地下水5.9750.161.214.8547.6377.776对混凝土一般性中等腐蚀，碳酸性中等腐蚀，钢结构具有弱腐蚀性湖中取水管线地表水7.41.0812.72721.6147.351对钢结构具有弱腐蚀性地下水7.341.9214.95435.39812.6四、特殊土及不良地质现象（1）土的冻胀性评价本区土的冻胀深度为2.2米，根据《建筑地基基础设计规范》（DB23/902-2005）进行冻胀性评价，评价表见招标文件第七章技术标准和要求表4.5-1，结合土工试验数据及地下水水位判别，表层粉质粘土为强张冻、粉砂为强胀冻，粉土为胀冻，建议采取适当措施。（2）煤矿采空区及沉陷区本段主管线附近无煤采空区及沉陷区1.4取水管井工艺流程确定井位-准备工作-施钻-下管-填料-洗井-验收。1.5基本规定（一）一般规定1、供...
