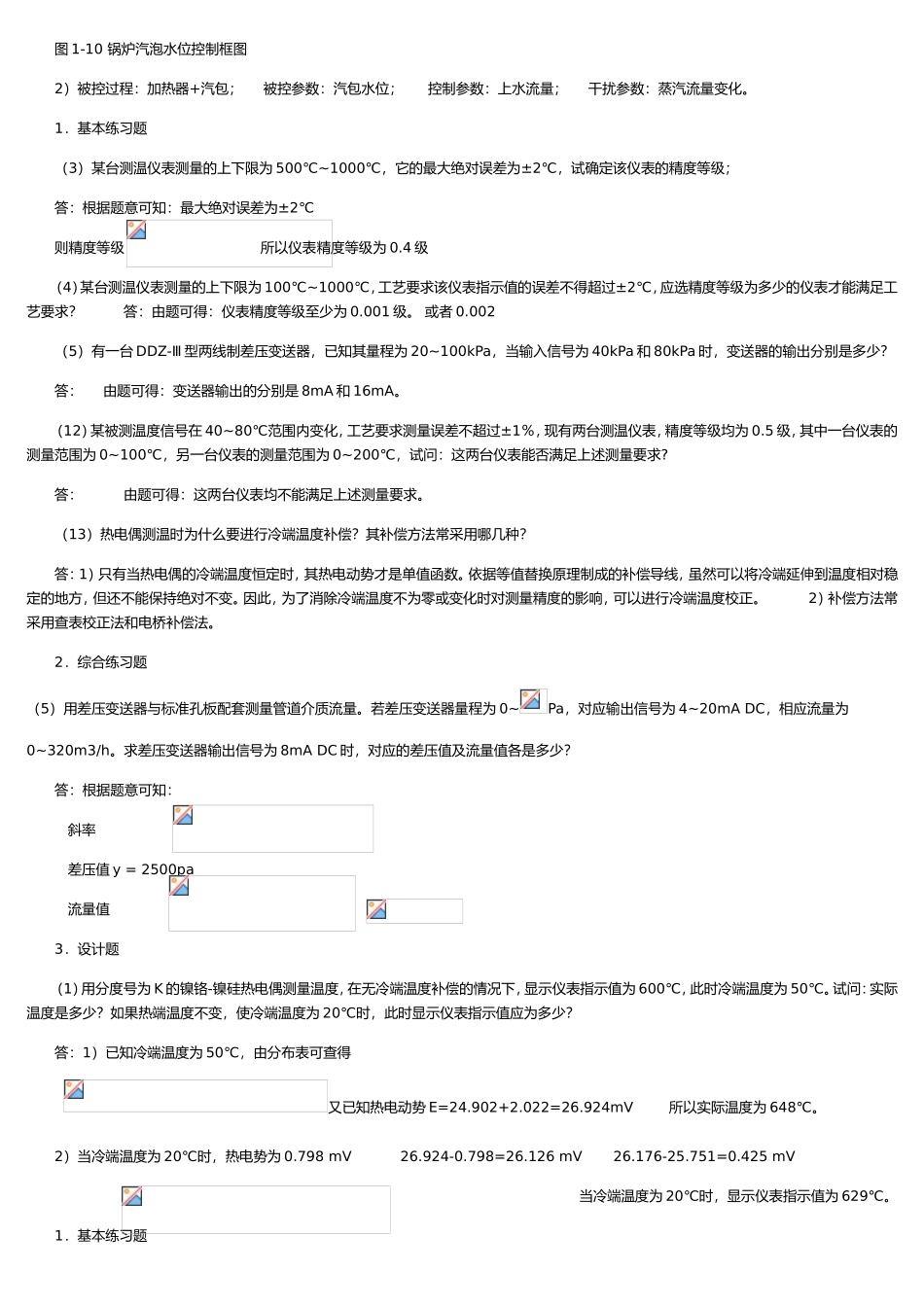

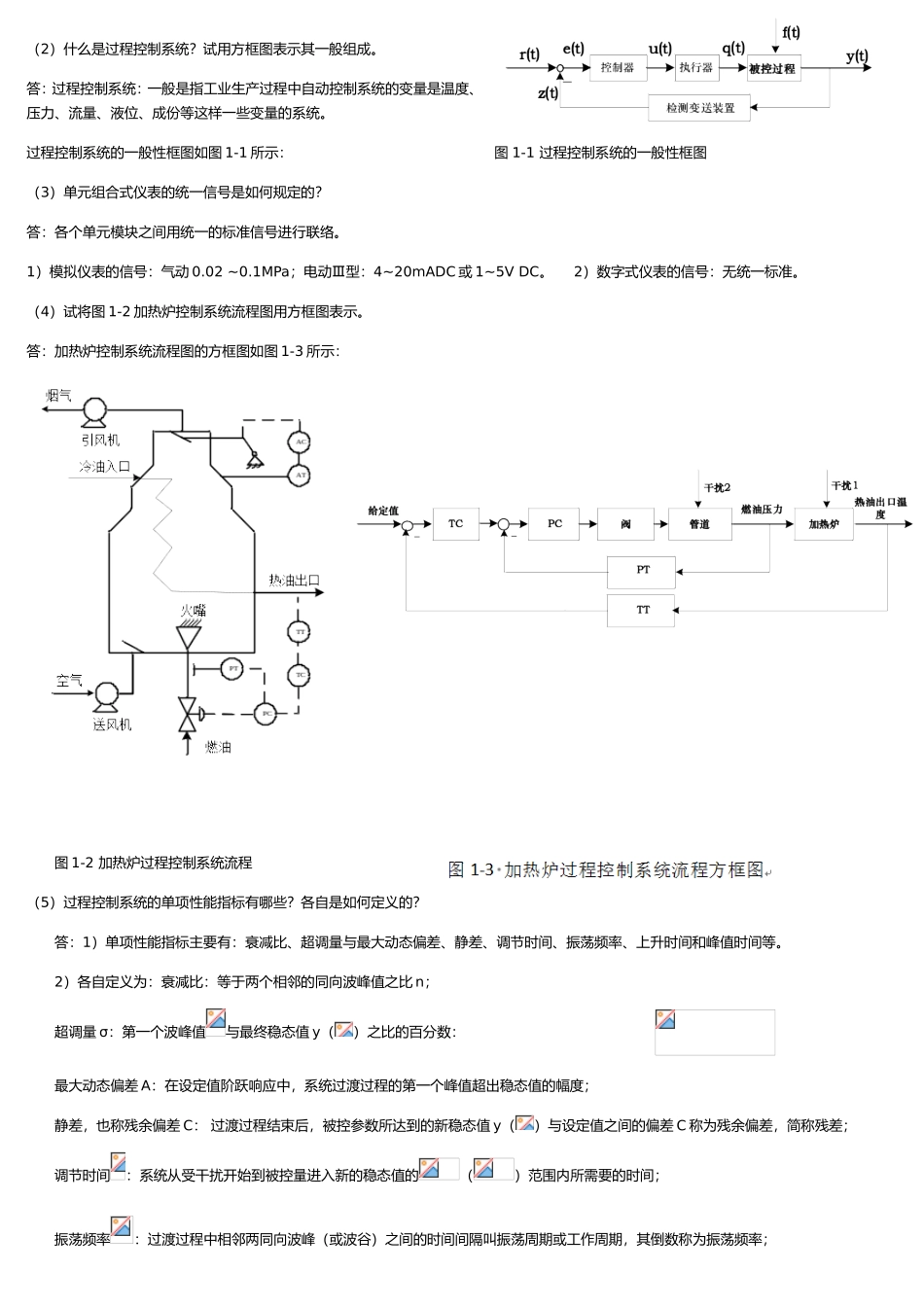

（2）什么是过程控制系统？试用方框图表示其一般组成。答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。过程控制系统的一般性框图如图1-1所示：图1-1过程控制系统的一般性框图（3）单元组合式仪表的统一信号是如何规定的？答：各个单元模块之间用统一的标准信号进行联络。1）模拟仪表的信号：气动0.02~0.1MPa；电动Ⅲ型：4~20mADC或1~5VDC。2）数字式仪表的信号：无统一标准。（4）试将图1-2加热炉控制系统流程图用方框图表示。答：加热炉控制系统流程图的方框图如图1-3所示：图1-2加热炉过程控制系统流程（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？答：1）单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。2）各自定义为：衰减比：等于两个相邻的同向波峰值之比n；超调量σ：第一个波峰值与最终稳态值y（）之比的百分数：最大动态偏差A：在设定值阶跃响应中，系统过渡过程的第一个峰值超出稳态值的幅度；静差，也称残余偏差C：过渡过程结束后，被控参数所达到的新稳态值y（）与设定值之间的偏差C称为残余偏差，简称残差；调节时间：系统从受干扰开始到被控量进入新的稳态值的（）范围内所需要的时间；振荡频率：过渡过程中相邻两同向波峰（或波谷）之间的时间间隔叫振荡周期或工作周期，其倒数称为振荡频率；上升时间：系统从干扰开始到被控量达到最大值时所需时间；峰值时间：过渡过程开始至被控参数到达第一个波峰所需要的时间。（9）两个流量控制系统如图1-4所示。试分别说明它们是属于什么系统？并画出各自的系统框图。图1-4两个流量控制回路示意图答：系统1是前馈控制系统，系统2是反馈控制系统。系统框图如图1-5如下：系统1系统2图1-5两个流量控制回路方框图（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？答：1）不是这样。2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。（11）构成安全火花型防爆控制系统的仪表都是安全火花型的吗？为什么？答：1）是的。2）因为安全火花型防爆系统必备条件之一为：现场仪表必须设计成安全火花型。2．综合练习题（3）某化学反应过程规定操作温度为80±5℃，最大超调量小于或等于5％，要求设计的定值控制系统，在设定值作最大阶跃干扰时的过渡过程曲线如图1-8所示。要求：1）计算该系统的稳态误差、衰减比、最大超调量和过渡过程时间；2）说明该系统是否满足工艺要求。答：1）由上图可得y(∞)=81℃，设定值r=80℃,B1=85−81=4,B2=82−81=1稳态误差e(∞)=r−y(∞)=80℃-81℃=−1℃衰减比：，最大超调量：过渡过程时间ts：大概在18min左右。2）虽然该系统最大超调满足要求，然而在规定操作温度为80℃，而最后趋于稳定的值却为81℃，因此不满足工艺要求。（4）图1-9所示为一类简单锅炉汽泡水位控制流程图，试画出该控制系统框图，并说明其被控过程、被控参数、控制参数和干扰参数各是什么图1-9锅炉汽泡水位控制流程图答：1）控制系统框图如图1-10所示：图1-10锅炉汽泡水位控制框图2）被控过程：加热器+汽包；被控参数：汽包水位；控制参数：上水流量；干扰参数：蒸汽流量变化。1．基本练习题（3）某台测温仪表测量的上下限为500℃~1000℃，它的最大绝对误差为±2℃，试确定该仪表的精度等级；答：根据题意可知：最大绝对误差为±2℃则精度等级所以仪表精度等级为0.4级（4）某台测温仪表测量的上下限为100℃~1000℃，工艺要求该仪表指示值的误差不得超过±2℃，应选精度等级为多少的仪表才能满足工艺要求？答：由题可得：仪表精度等级至少为0.001级。或者0.002（5）有一台DDZ-Ⅲ型两线制差压变送器，已知其量程为20~100kPa，当输入信号为40kPa和80kPa时，变送器的输出分别是多少？答：由题可得：变送器输出的分别是8mA和16mA。（12）某被测温度信号在40~80℃范围内变化，工艺要求测量误差不超过±1％，现有两台测温仪表，精度等级均为0.5级，其中一台仪表的测量范围为0~100℃，另一台仪表的测量范围为0~200℃，试问：这两台仪表能否满足上述测量要求?答：由题可得：这两台仪表...
