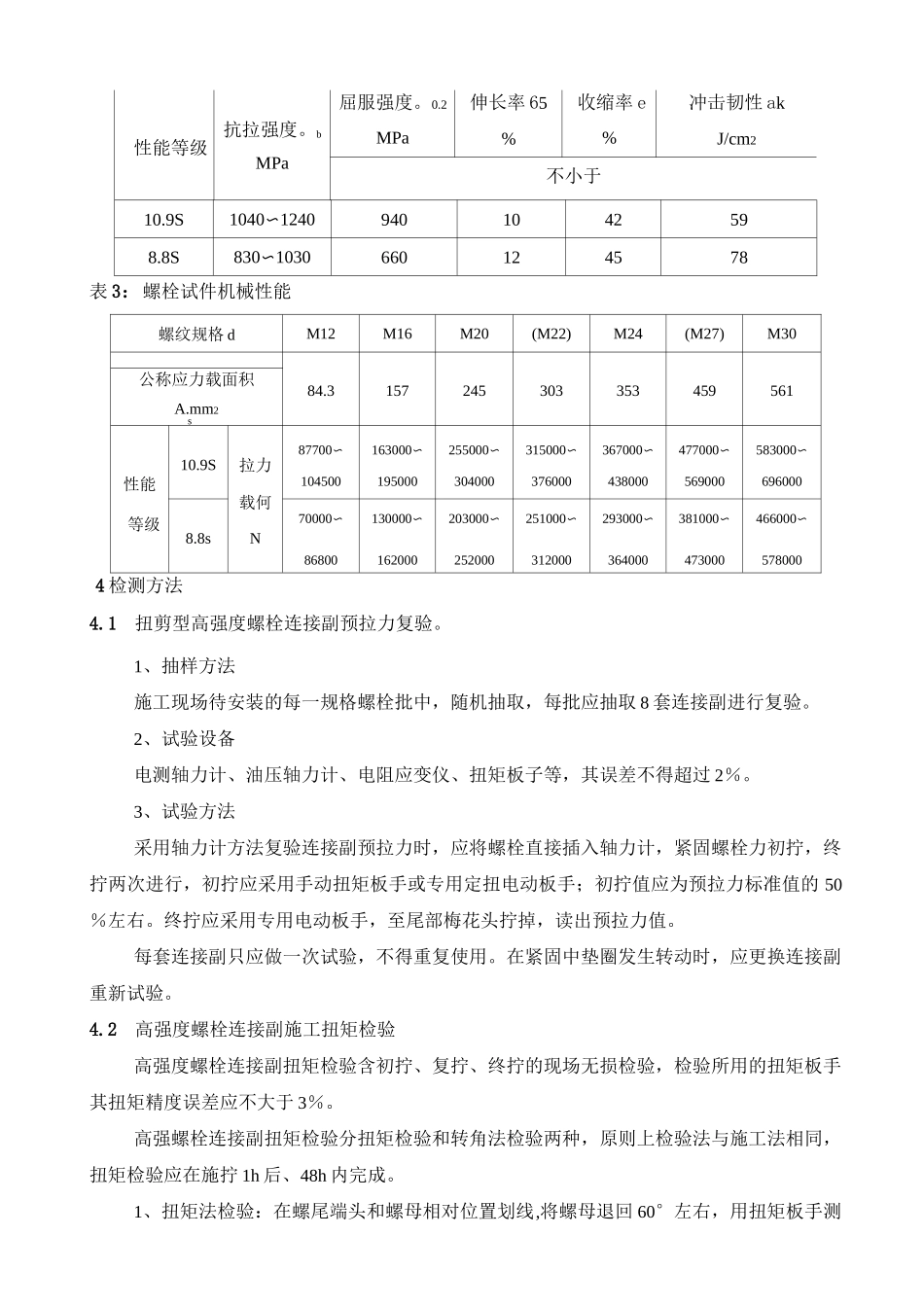

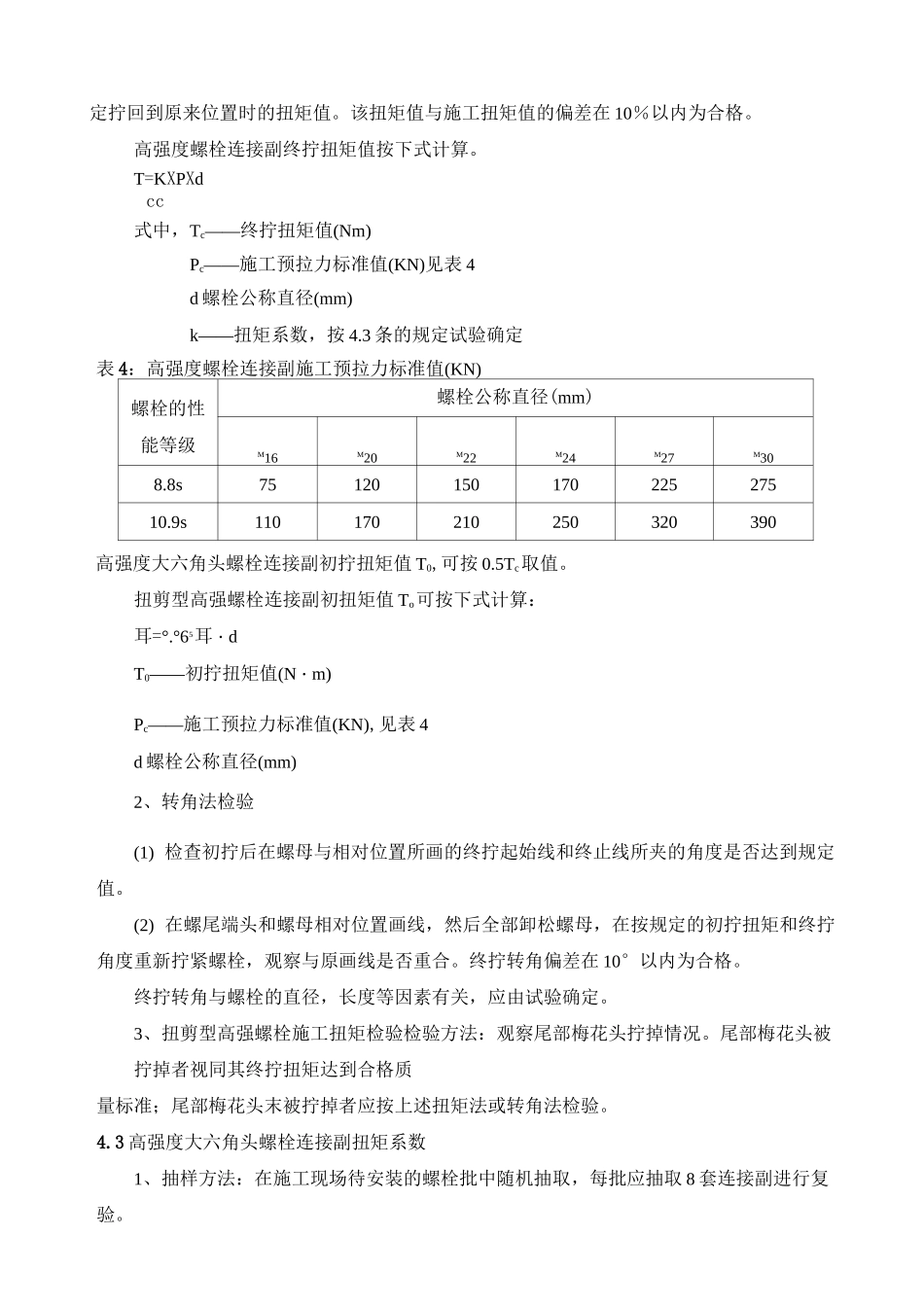

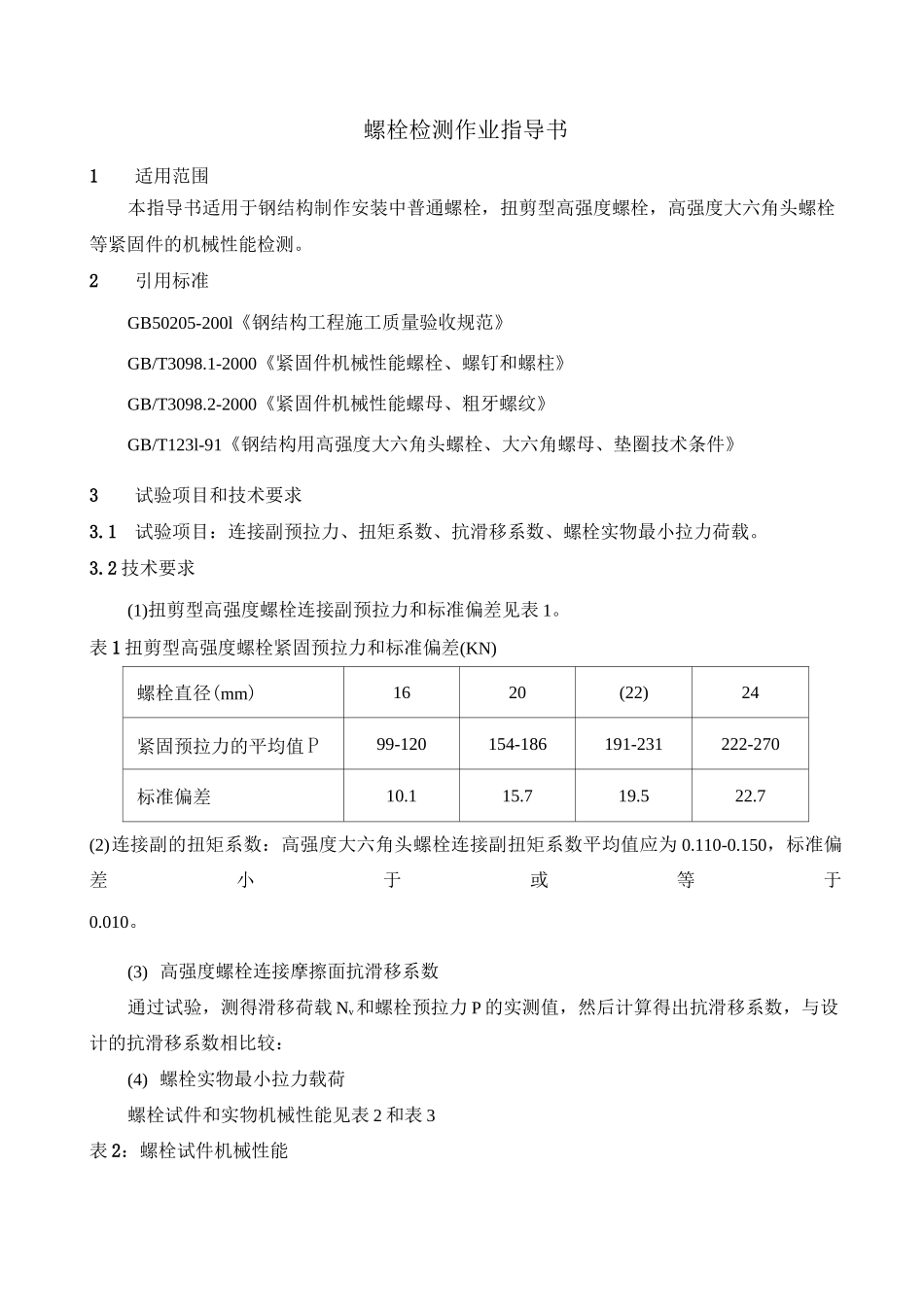

螺栓检测作业指导书1适用范围本指导书适用于钢结构制作安装中普通螺栓，扭剪型高强度螺栓，高强度大六角头螺栓等紧固件的机械性能检测。2引用标准GB50205-200l《钢结构工程施工质量验收规范》GB/T3098.1-2000《紧固件机械性能螺栓、螺钉和螺柱》GB/T3098.2-2000《紧固件机械性能螺母、粗牙螺纹》GB/T123l-91《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》3试验项目和技术要求3.1试验项目：连接副预拉力、扭矩系数、抗滑移系数、螺栓实物最小拉力荷载。3.2 技术要求(1)扭剪型高强度螺栓连接副预拉力和标准偏差见表 1。表 1 扭剪型高强度螺栓紧固预拉力和标准偏差(KN)螺栓直径(mm)1620(22)24紧固预拉力的平均值 P99-120154-186191-231222-270标准偏差10.115.719.522.7(2)连接副的扭矩系数：高强度大六角头螺栓连接副扭矩系数平均值应为 0.110-0.150，标准偏差小于或等于0.010。(3) 高强度螺栓连接摩擦面抗滑移系数通过试验，测得滑移荷载 Nv和螺栓预拉力 P 的实测值，然后计算得出抗滑移系数，与设计的抗滑移系数相比较：(4) 螺栓实物最小拉力载荷螺栓试件和实物机械性能见表 2 和表 3表 2：螺栓试件机械性能性能等级抗拉强度。bMPa屈服强度。0.2MPa伸长率 65%收缩率 e%冲击韧性 akJ/cm2不小于10.9S1040〜12409401042598.8S830〜1030660124578表 3：螺栓试件机械性能螺纹规格 dM12M16M20(M22)M24(M27)M30公称应力载面积84.3157245303353459561A.mm2s10.9S拉力87700〜163000〜255000〜315000〜367000〜477000〜583000〜性能载何104500195000304000376000438000569000696000等级8.8sN70000〜130000〜203000〜251000〜293000〜381000〜466000〜868001620002520003120003640004730005780004 检测方法4.1扭剪型高强度螺栓连接副预拉力复验。1、抽样方法施工现场待安装的每一规格螺栓批中，随机抽取，每批应抽取 8 套连接副进行复验。2、试验设备电测轴力计、油压轴力计、电阻应变仪、扭矩板子等，其误差不得超过 2％。3、试验方法采用轴力计方法复验连接副预拉力时，应将螺栓直接插入轴力计，紧固螺栓力初拧，终拧两次进行，初拧应采用手动扭矩板手或专用定扭电动板手；初拧值应为预拉力标准值的 50％左右。终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。每套连接副只应做一次试验，不得重复使用。在紧固中垫圈发生转动时，应更换连接副重新试验。4.2高强度螺栓连接副施工扭矩检验高强度螺栓连接副扭矩...
