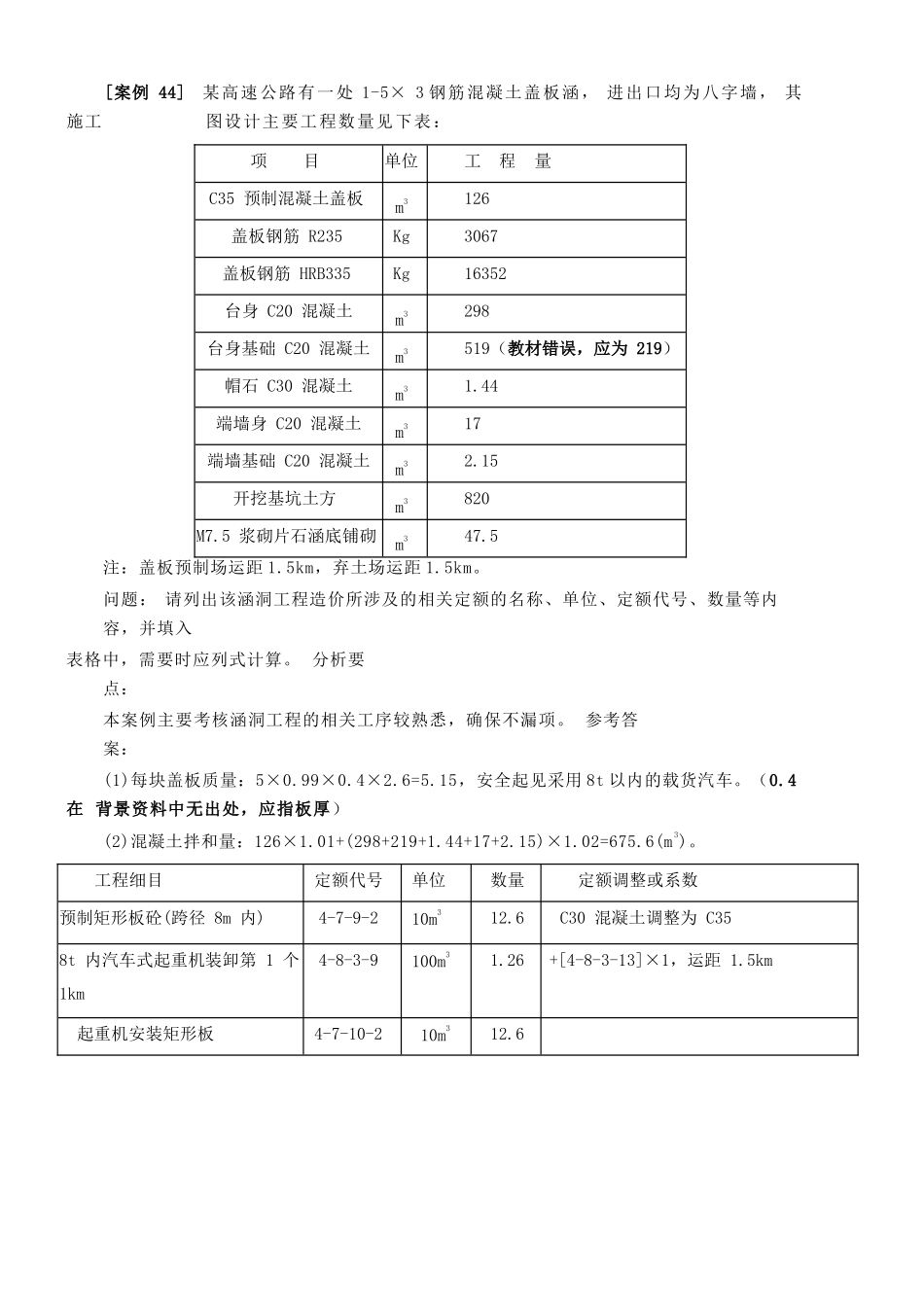

[案例44]某高速公路有一处1-5×3钢筋混凝土盖板涵，进出口均为八字墙，其施工图设计主要工程数量见下表：项目单位工程量C35预制混凝土盖板m3126盖板钢筋R235Kg3067盖板钢筋HRB335Kg16352台身C20混凝土m3298台身基础C20混凝土m3519（教材错误，应为219）帽石C30混凝土m31.44端墙身C20混凝土m317端墙基础C20混凝土m32.15开挖基坑土方m3820M7.5浆砌片石涵底铺砌m347.5注：盖板预制场运距1.5km，弃土场运距1.5km。问题：请列出该涵洞工程造价所涉及的相关定额的名称、单位、定额代号、数量等内容，并填入表格中，需要时应列式计算。分析要点：本案例主要考核涵洞工程的相关工序较熟悉，确保不漏项。参考答案：(1)每块盖板质量：5×0.99×0.4×2.6=5.15，安全起见采用8t以内的载货汽车。（0.4在背景资料中无出处，应指板厚）(2)混凝土拌和量：126×1.01+(298+219+1.44+17+2.15)×1.02=675.6(m3)。工程细目定额代号单位数量定额调整或系数预制矩形板砼(跨径8m内)4-7-9-210m312.6C30混凝土调整为C358t内汽车式起重机装卸第1个1km4-8-3-9100m31.26+[4-8-3-13]×1，运距1.5km起重机安装矩形板4-7-10-210m312.6矩形板钢筋4-7-9-3t19.419材料111量调整为0.192，材料112量调整为0.833轻型墩台砼(跨径8m内)4-6-2-310m329.8轻型墩台基础砼(跨径8m内)4-6—1—210m351.9C15混凝土调整为C20墩、台帽砼(钢模非泵送)4-6—3-210m30.144轻型墩台砼(跨径8m内)4-6—2—310m31.7轻型墩台基础砼(跨径8m内)4-6—1—210m30.215C15混凝土调整为00基坑小于等于1500m3、31.0m3内挖掘机挖土4-1-3-31000m30.82自卸汽车运土方l-l-1l—91000m30.82+[l—1—ll—10]×1，运距1.5km锥坡、沟、槽、池4-5-3-1010m34.75M5砂浆换M7.5混凝土搅拌机拌和(500L内)4-11-11-310m367.56注：锥坡、沟、槽、池定额代号4-5-3-10应改为4-5-2-1。矩形板钢筋材料111量调整为0.162，材料112量调整为0.863。[案例45]某桥梁基础为φ1.5m挖孔灌注桩，造价工程师编制的施工图预算如下表所示：工程细目定额代号单位数量定额调整或系数人工挖孔孔深10m以内砂(黏)土、砂砾44-1-110m342.4软石44—l—310m398.8挖孔桩混凝土(卷扬机配吊斗)44—7—110m3141.2灌注桩钢筋(焊接连接主筋)4-4-6-22t132.6问题：请问该造价工程师编制的造价文件中存在哪些问题?根据你的理解请改正这些问题，并在上表中补充修改。分析要点：本案例主要考核挖孔灌注桩工程的施工工序，确保不漏项。特别要注意挖孔桩施工时的护壁数量及定额查套是否准确。参考答案：造价文件中存在的问题是：漏计挖孔桩的护壁费用，挖孔数量中漏计护壁的数量，挖孔桩钢筋定额代号错误。本项目桩径为1.5m，护壁厚度按10cm考虑，则护壁数量为：[(1.5+0.1×2)2-1.52]×π÷4×(1412÷1.52÷π×4)=401.6(m3)其中处于砂(黏)土、砂砾层的数量为：401.6×424÷1412=120.6(m3)处于软石层的数量：401.6—120.6=281(m3)(1)定额代号修改工程细目定额代号单位数量挖孔桩钢筋4-4—7—22t132．6(2)补充挖孔桩护壁的费用工程细目定额代号单位数量现浇护壁4-4—1—11lOm340．16教材补充不完整，还应增加“砼拌和”项，因运输在50m以内，不考虑运输。或工程细目定额代号单位数量预制护壁预制44-8—110m340.16安装4-4-8—310m79.9(3)补充挖护壁的费用工程细目定额代号单位数量砂(黏)土、砂砾4-4-1—110m312.06软石4-4—1—310m328.1注：在挖孔桩挖土、挖石细目的定额调整栏填入1.284的系数也为正确。[案例46]某高速公路有一直径为φ150cm的钢筋混凝土圆管涵，涵管壁厚为15cm，涵长为32.5m(13×2.5=32.5)。其施工图设计的工程量见下表：涵身涵身基础洞口挖土方钢筋混凝混凝砂砾混凝土帽浆砌片石浆砌片石浆砌片石隔水砂浆土土石石端墙与基础锥坡与基墙与铺砌勾缝础kgm3m3m3m3m2m3工程细目定额代号单位数量定额调整或系数挖掘机挖基坑土方1-1-9-51000m32.174自卸汽车运土方(1km)1-1-11-91000m32.174涵管砂砾石基础垫层4-11-5-110m36.6现浇管座混凝土4-7—5—510m310.9混凝土拌和4-11-11-110m310.91.02混凝土运输4-11-11-16100m31.091.02预制圆管管节4-7-4-210m32.51.01混凝土拌和4-11-1l-l10m32.51.01×1.01混凝土运...
