密肋混凝土楼盖预制空心块模施工工法

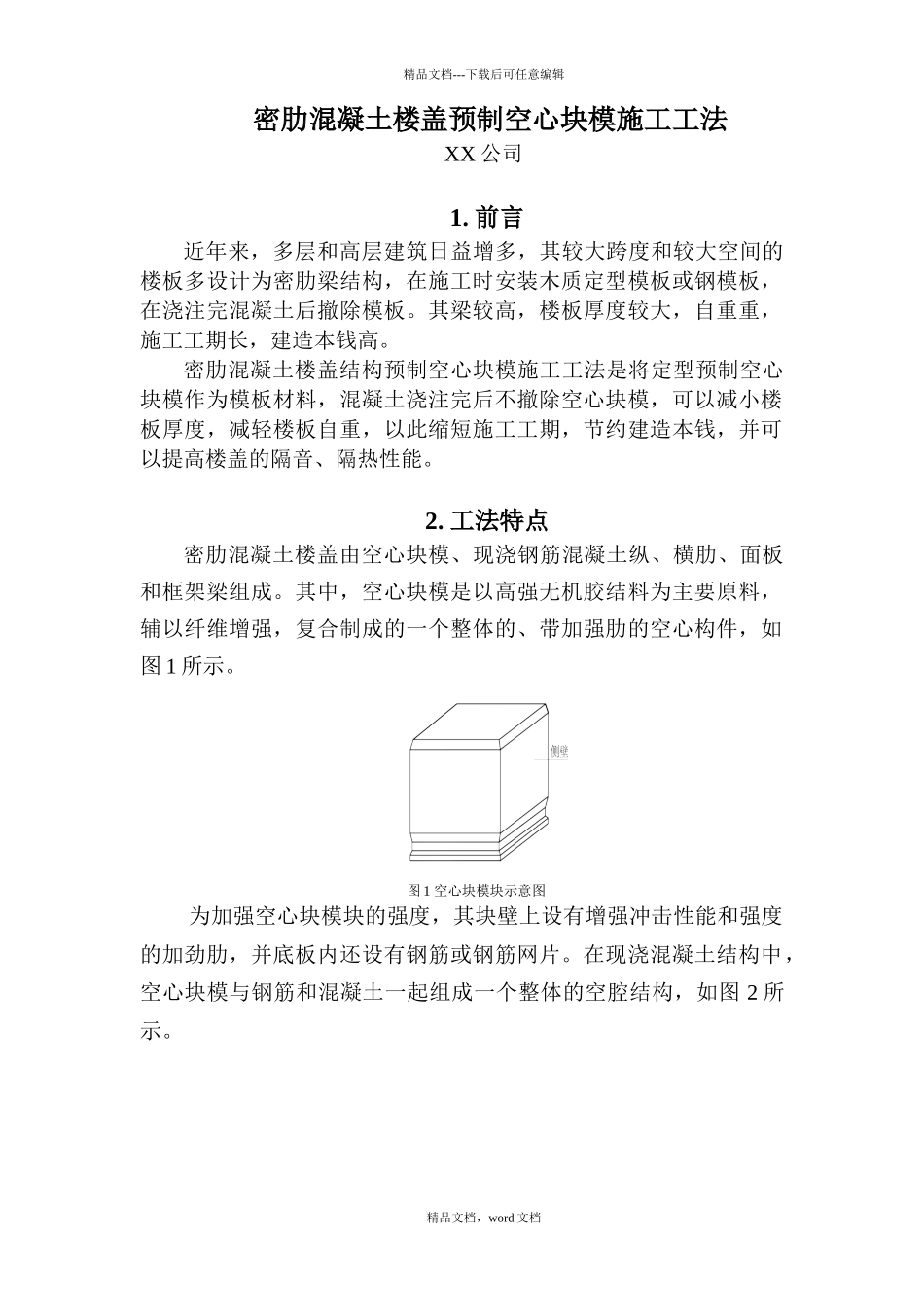

密肋混凝土楼盖预制空心块模施工工法_第1页
1/13

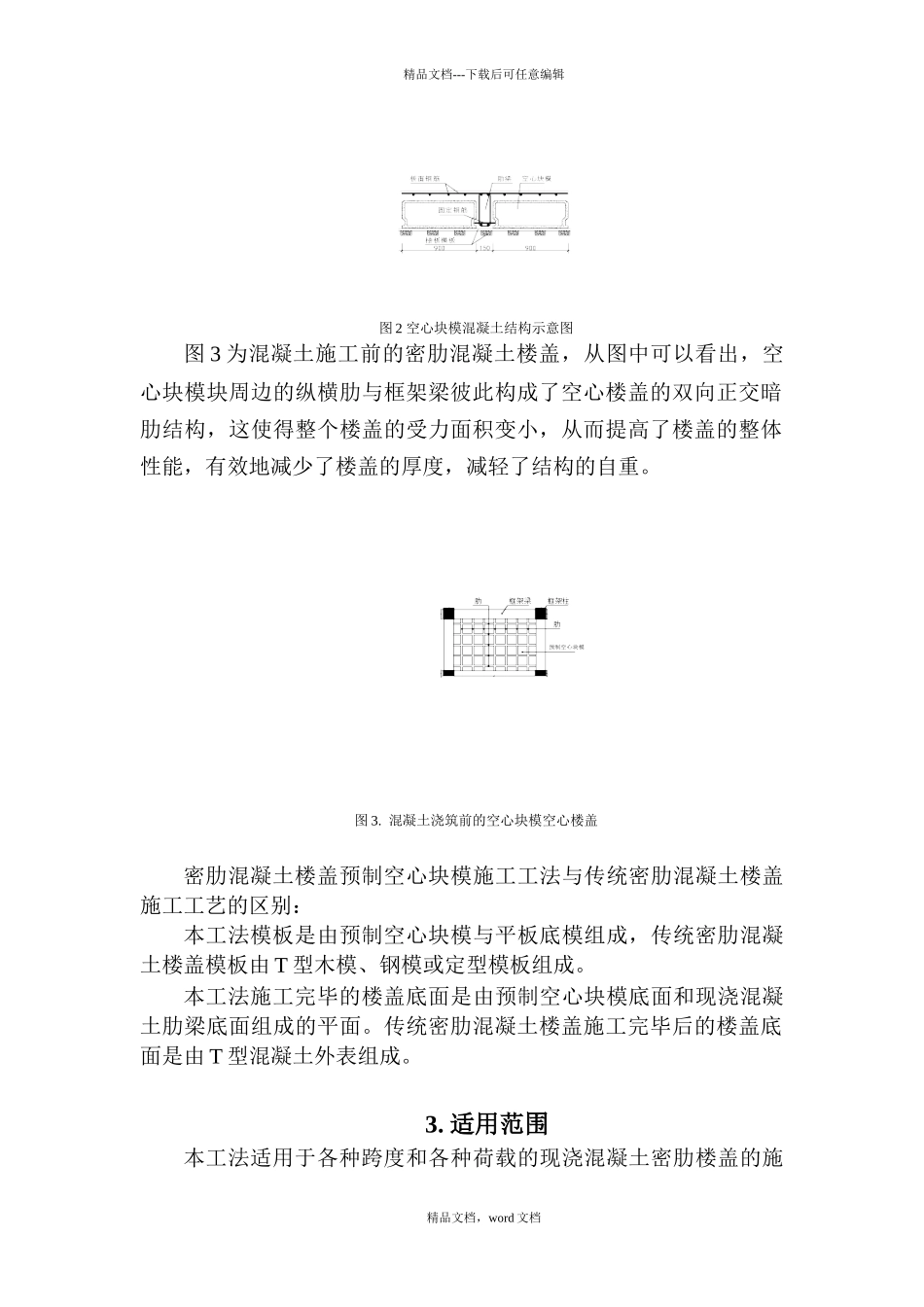

密肋混凝土楼盖预制空心块模施工工法_第2页
2/13
密肋混凝土楼盖预制空心块模施工工法_第3页
3/13
精品文档---下载后可任意编辑密肋混凝土楼盖预制空心块模施工工法XX 公司1. 前言近年来,多层和高层建筑日益增多,其较大跨度和较大空间的楼板多设计为密肋梁结构,在施工时安装木质定型模板或钢模板,在浇注完混凝土后撤除模板。其梁较高,楼板厚度较大,自重重,施工工期长,建造本钱高。密肋混凝土楼盖结构预制空心块模施工工法是将定型预制空心块模作为模板材料,混凝土浇注完后不撤除空心块模,可以减小楼板厚度,减轻楼板自重,以此缩短施工工期,节约建造本钱,并可以提高楼盖的隔音、隔热性能。2. 工法特点密肋混凝土楼盖由空心块模、现浇钢筋混凝土纵、横肋、面板和框架梁组成。其中,空心块模是以高强无机胶结料为主要原料,辅以纤维增强,复合制成的一个整体的、带加强肋的空心构件,如图 1 所示。图 1 空心块模块示意图 为加强空心块模块的强度,其块壁上设有增强冲击性能和强度的加劲肋,并底板内还设有钢筋或钢筋网片。在现浇混凝土结构中,空心块模与钢筋和混凝土一起组成一个整体的空腔结构,如图 2 所示。精品文档,word 文档精品文档---下载后可任意编辑图 2 空心块模混凝土结构示意图图 3 为混凝土施工前的密肋混凝土楼盖,从图中可以看出,空心块模块周边的纵横肋与框架梁彼此构成了空心楼盖的双向正交暗肋结构,这使得整个楼盖的受力面积变小,从而提高了楼盖的整体性能,有效地减少了楼盖的厚度,减轻了结构的自重。图 3. 混凝土浇筑前的空心块模空心楼盖密肋混凝土楼盖预制空心块模施工工法与传统密肋混凝土楼盖施工工艺的区别:本工法模板是由预制空心块模与平板底模组成,传统密肋混凝土楼盖模板由 T 型木模、钢模或定型模板组成。本工法施工完毕的楼盖底面是由预制空心块模底面和现浇混凝土肋梁底面组成的平面。传统密肋混凝土楼盖施工完毕后的楼盖底面是由 T 型混凝土外表组成。3. 适用范围本工法适用于各种跨度和各种荷载的现浇混凝土密肋楼盖的施精品文档,word 文档精品文档---下载后可任意编辑工。4. 工艺原理密肋混凝土楼盖预制空心块模施工工法是将空心块模根据设计要求埋置于现浇混凝土楼板下方作为肋梁模板,混凝土浇筑后不撤除空心块模,以此缩短施工工期,降低工程造价,减少地震作用,增大建筑净高,改善楼板的隔音、隔热性能。5. 施工工艺流程及操作要点5.1 施工工艺流程现浇混凝土空心楼板的施工工艺流程5.2 操作要点 空心块模的安装1 调整对线,保证空心块模之间及空心块模...
