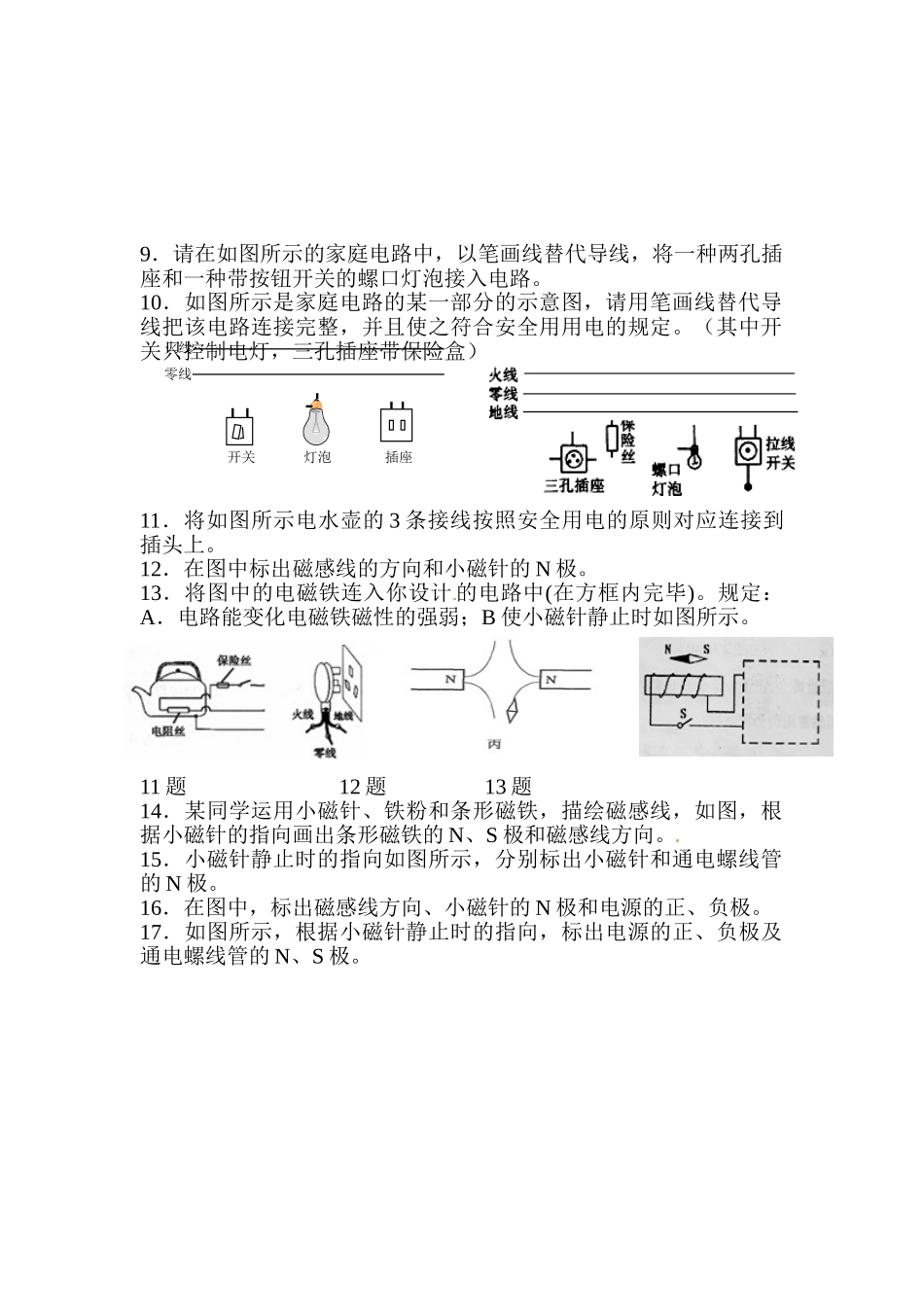

作图专题复习（1）、电学作图题：例 1、用笔画线将图中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好。 解答： （2）、电和磁的作用作图用右手螺旋定则处理通电螺线管问题是中考的热点之一。对的理解和运用右手螺旋定则是处理这些问题的关键。例 2．在图中，电路图未画完整，请根据所画出的磁感线，在通电螺线管上方B 处填入电池组的符号，并标出通电螺线管 A 端的极性(选填“N”或“S”)。分析：本题考察通电螺线管电流的方向。由图中的磁感线的方向可断定通电螺线管的 A 端为 S 极，再根据右手螺旋定则即可判断出电流的方向。作图题专题训练一1．给你一种带铁芯的螺线管、蓄电池、开关、滑动变阻器，如图 3—3—16 所示． (1)用笔画线替代导线，把它们连接起来(连线不要交叉)，规定满足如下两点规定： a.构成一种可以变化电磁铁磁性强弱的电路． b.当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强． (2)标出通电螺线管的 N、S 极．2．在图 12 中，请按图甲所示电路，用笔画线替代导线将图乙的实物电路连接完整。3．连接实物图，使灯泡 L1和 L2并联，电流表测 L1电流，开关控制总电路。图12 乙L1L2 0.6 3AAVSL2L1甲4 ． 请 根 据 图 的电路实物图，在右边的方框内画出对应的电路图。5 ． 图 所 示 为 一实物电路，请画出所对应的电路图。6．在试验室，小明连好了一种如图所示的电路，请你在虚线框中画出这个电路的电路图。7．根据图 13 所示的电路图，用笔画线替代导线，连接实物电路 (图14)。8．如图,有带风叶的小电动机一只，电热丝 R 一段，开关两只，插头一只，导线若干。运用这些器材可以连成一种有冷热两档风的电吹风电路。规定：只闭合 S1时吹冷风，只闭合 S2时既无风又不发热，同步闭合 S1、S2时吹热风，请按规定将图中的元件连接起来。L1+-L2RS1S2图13图 14开关灯泡插座火线零线9．请在如图所示的家庭电路中，以笔画线替代导线，将一种两孔插座和一种带按钮开关的螺口灯泡接入电路。10．如图所示是家庭电路的某一部分的示意图，请用笔画线替代导线把该电路连接完整，并且使之符合安全用用电的规定。（其中开关只控制电灯，三孔插座带保险盒）11．将如图所示电水壶的 3 条接线按照安全用电的原则对应连接到插头上。12．在图中标出磁感线的方向和小磁针的 N 极。13．将图中的电磁铁连入你设计 的电路中(在方框内完毕)。规定：A．电路能变化电磁铁磁性的强弱；B 使小磁针...
