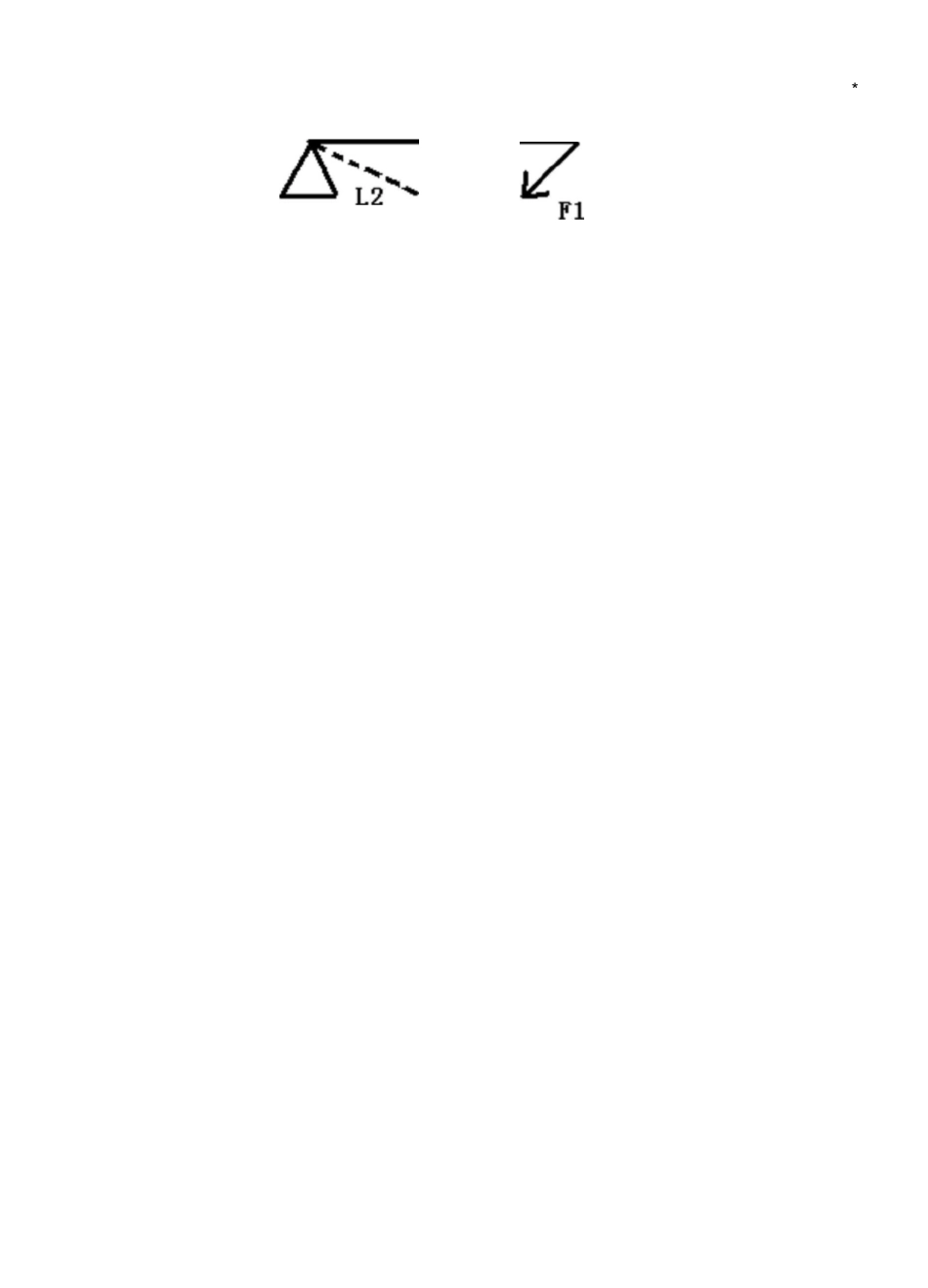

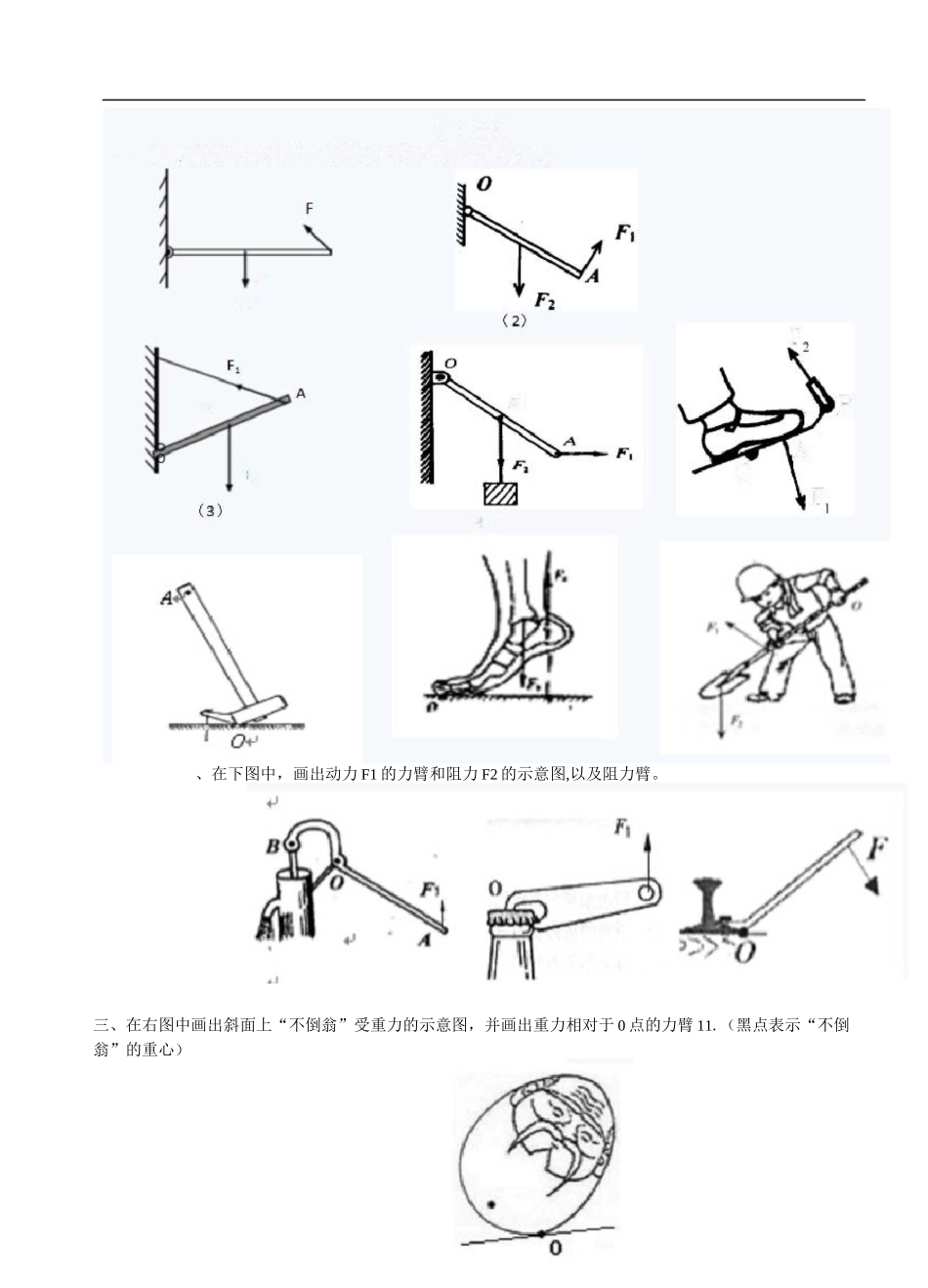

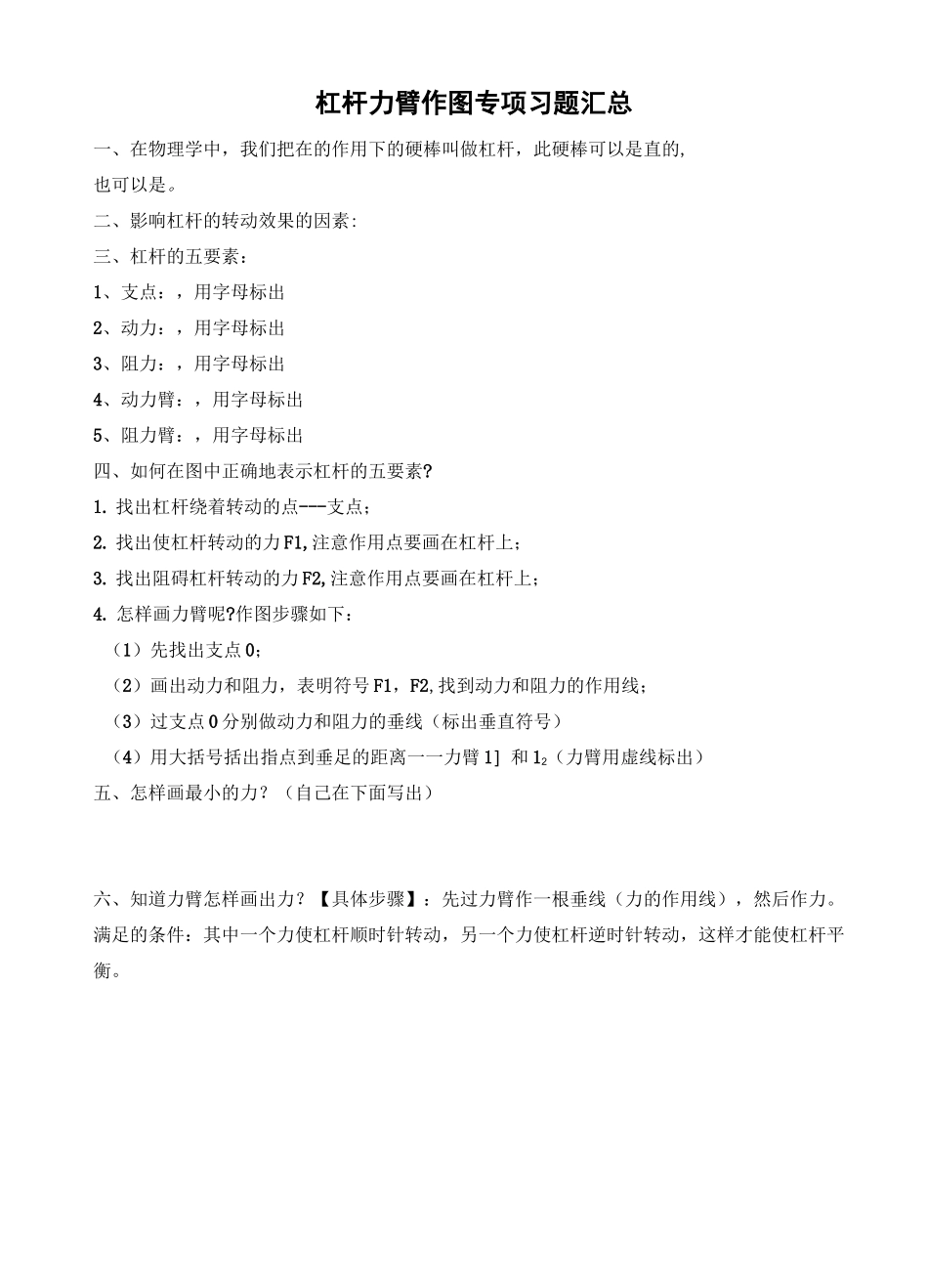

杠杆力臂作图专项习题汇总一、在物理学中，我们把在的作用下的硬棒叫做杠杆，此硬棒可以是直的,也可以是。二、影响杠杆的转动效果的因素:三、杠杆的五要素：1、支点：，用字母标出2、动力：，用字母标出3、阻力：，用字母标出4、动力臂：，用字母标出5、阻力臂：，用字母标出四、如何在图中正确地表示杠杆的五要素?1. 找出杠杆绕着转动的点---支点；2. 找出使杠杆转动的力 F1,注意作用点要画在杠杆上；3. 找出阻碍杠杆转动的力 F2,注意作用点要画在杠杆上；4. 怎样画力臂呢?作图步骤如下：（1）先找出支点 0；（2）画出动力和阻力，表明符号 F1，F2,找到动力和阻力的作用线；（3）过支点 0 分别做动力和阻力的垂线（标出垂直符号）（4）用大括号括出指点到垂足的距离一一力臂 1］和 12（力臂用虚线标出）五、怎样画最小的力？（自己在下面写出）六、知道力臂怎样画出力？【具体步骤】：先过力臂作一根垂线（力的作用线），然后作力。满足的条件：其中一个力使杠杆顺时针转动，另一个力使杠杆逆时针转动，这样才能使杠杆平衡。*GCl)FBBBAOFF⑷絲习巩固―、：如下图所示的杠杆，请画岀杠杆的动力臂和阻力、在下图中，画出动力 F1 的力臂和阻力 F2 的示意图,以及阻力臂。三、在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于 0 点的力臂 11.（黑点表示“不倒翁”的重心）*四、已知力臂做力的示意图。(1) 如下左图，杠杆 OA 在力 F、F 的作用下处于静止状态，L 是 F 的力臂，画出 F 的力臂和12221力 F。2(2) 如下中图所示，杠杆 OA 在 F、F 两个力作用下平衡，图中已画出了杠杆 A 端受的力 F,如果虚线 OO 是力 F 的力臂，请在杠杆上标出 F 的作用点 B,并画出 F 的示意图。1222(3) 如下右图，杠杆在 F、F 的作用下处于静止状态，L 是的 F 力臂，请画出 F 的力臂和力 F。121121五、作最小(省)的力1.如图所示，O 为杠杆 AC 的支点，在 B 处挂一小球，AO=OB=BC,为使杠杆在水平位置平衡,(1) 画出施加在杠杆 A 点上最小动力 FA 的力臂 LA，并标出 FA 的方向；(2) 画出施加在杠杆 B 点上最小动力 FB 的力臂 LB，并标出 FB 的方向；(3) 画出施加在杠杆 C 点上最小动力 FC 的力臂 LC，并标出 FC 的方向；(4) FA、FB、FC 中哪个最小？2.画出使杠杆 AB 在图所示位置静止时所用最小力 F 的作用点和方向。3. 如下右图所示，使用羊角锤拔钉子，动力作用...
