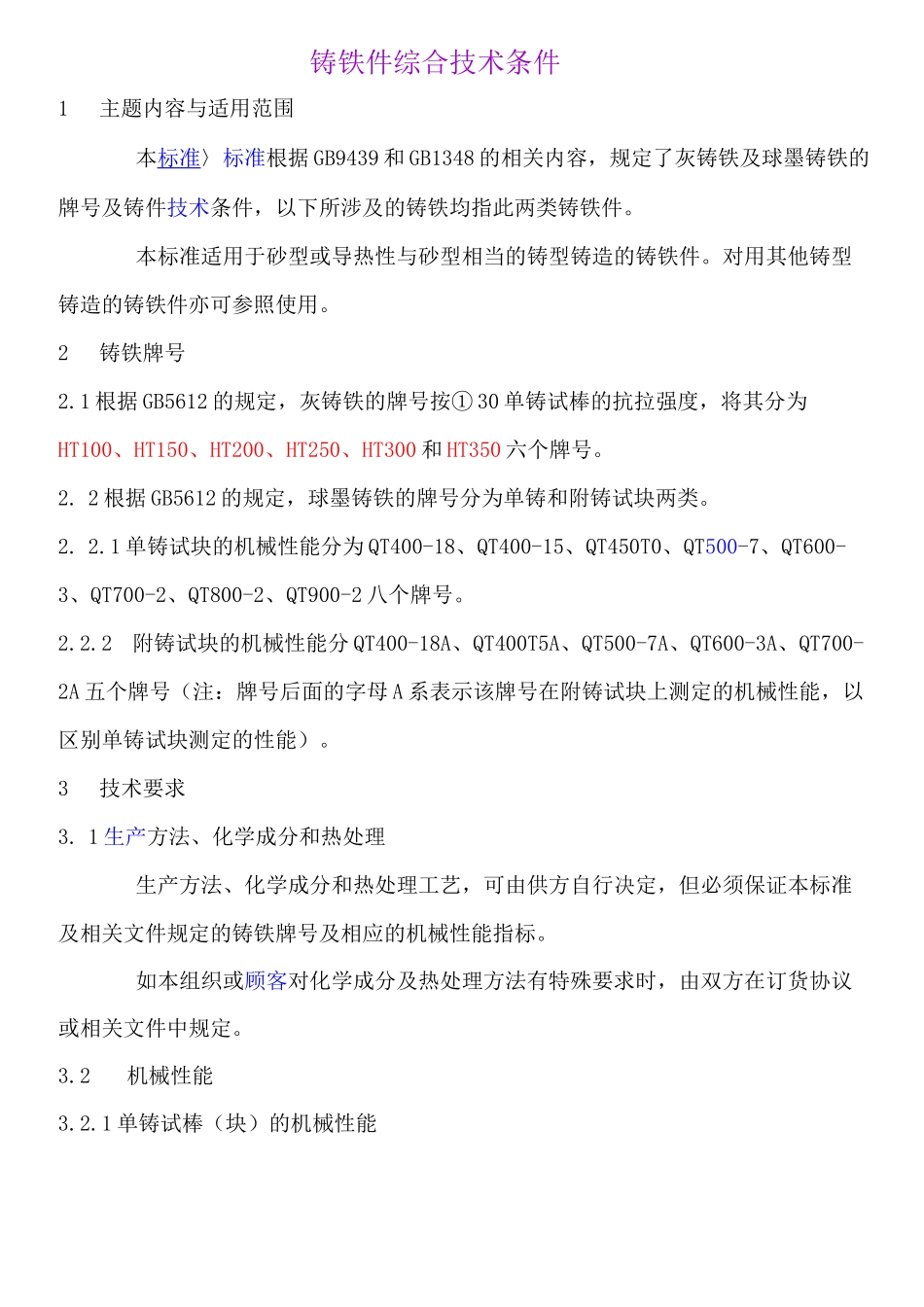

铸铁件综合技术条件VIP专享

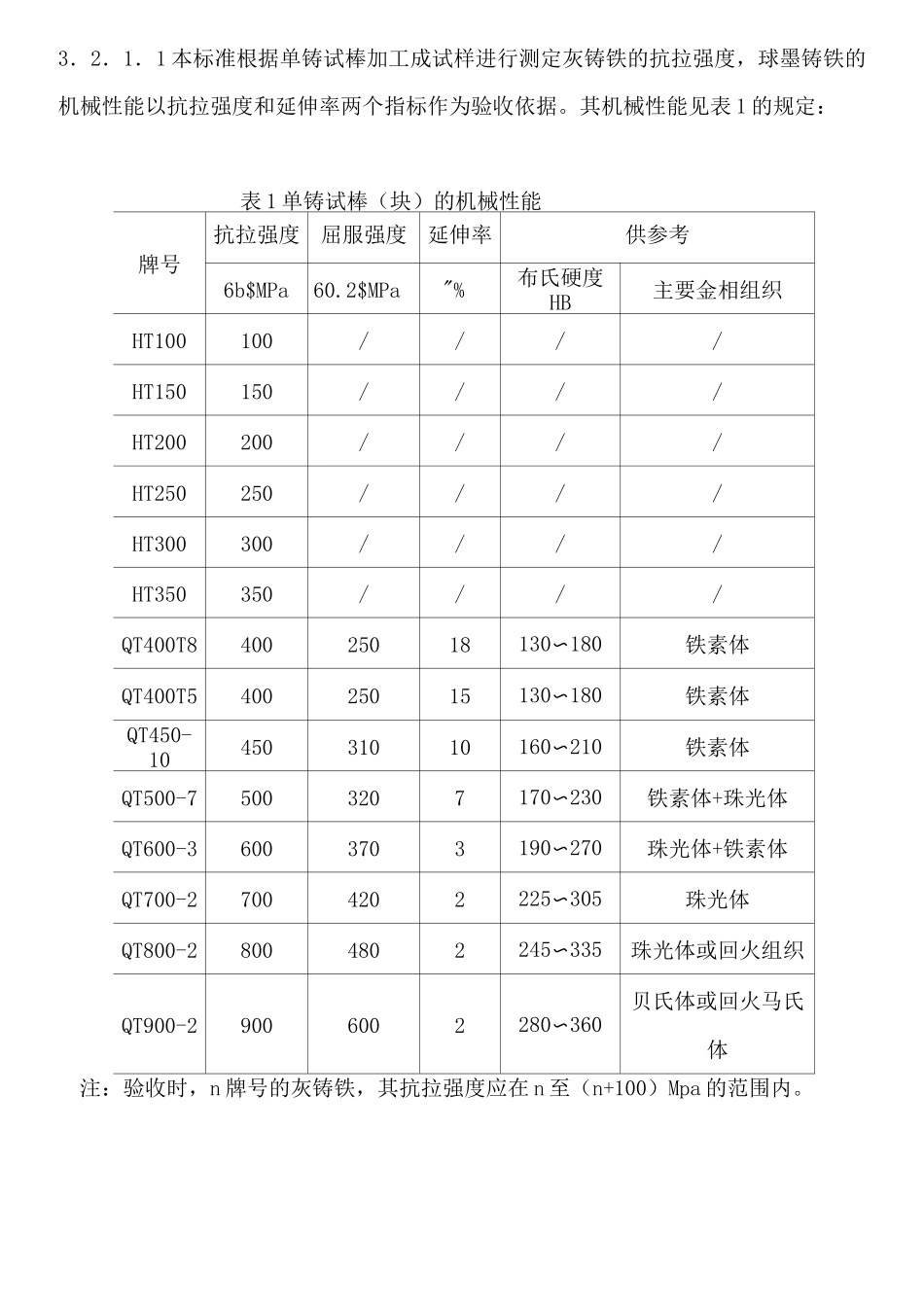

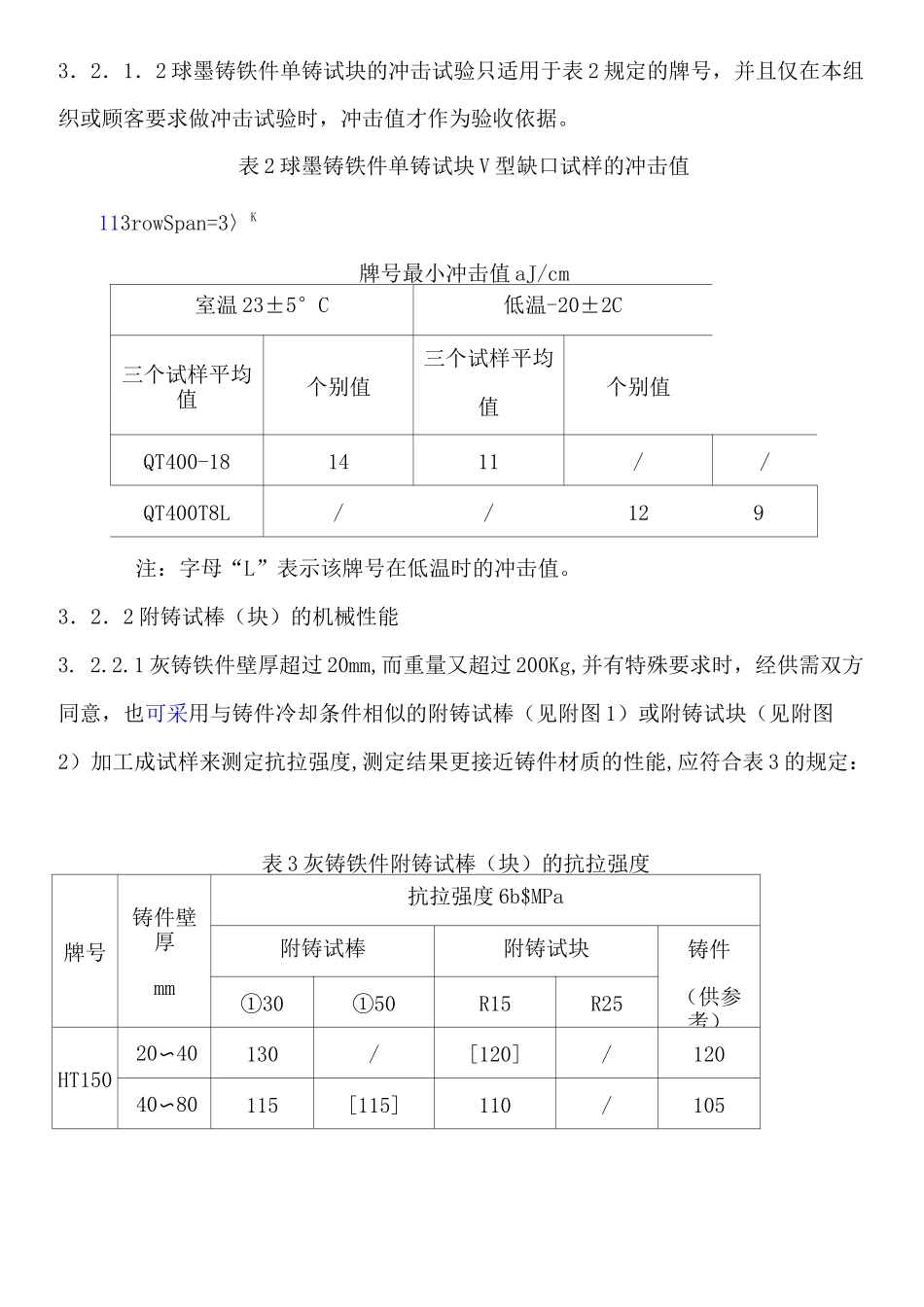

铸铁件综合技术条件1主题内容与适用范围本标准〉标准根据 GB9439 和 GB1348 的相关内容，规定了灰铸铁及球墨铸铁的牌号及铸件技术条件，以下所涉及的铸铁均指此两类铸铁件。本标准适用于砂型或导热性与砂型相当的铸型铸造的铸铁件。对用其他铸型铸造的铸铁件亦可参照使用。2铸铁牌号2.1 根据 GB5612 的规定，灰铸铁的牌号按① 30 单铸试棒的抗拉强度，将其分为HT100、HT150、HT200、HT250、HT300 和 HT350 六个牌号。2. 2 根据 GB5612 的规定，球墨铸铁的牌号分为单铸和附铸试块两类。2. 2.1 单铸试块的机械性能分为 QT400-18、QT400-15、QT450T0、QT500-7、QT600-3、QT700-2、QT800-2、QT900-2 八个牌号。2.2.2附铸试块的机械性能分 QT400-18A、QT400T5A、QT500-7A、QT600-3A、QT700-2A 五个牌号（注：牌号后面的字母 A 系表示该牌号在附铸试块上测定的机械性能，以区别单铸试块测定的性能）。3技术要求3. 1 生产方法、化学成分和热处理生产方法、化学成分和热处理工艺，可由供方自行决定，但必须保证本标准及相关文件规定的铸铁牌号及相应的机械性能指标。如本组织或顾客对化学成分及热处理方法有特殊要求时，由双方在订货协议或相关文件中规定。3.2机械性能3.2.1 单铸试棒（块）的机械性能3．2．1．1 本标准根据单铸试棒加工成试样进行测定灰铸铁的抗拉强度，球墨铸铁的机械性能以抗拉强度和延伸率两个指标作为验收依据。其机械性能见表 1 的规定：表 1 单铸试棒（块）的机械性能牌号抗拉强度屈服强度延伸率供参考6b$MPa60.2$MPa"%布氏硬度HB主要金相组织HT100100////HT150150////HT200200////HT250250////HT300300////HT350350////QT400T840025018130〜180铁素体QT400T540025015130〜180铁素体QT450-1045031010160〜210铁素体QT500-75003207170〜230铁素体+珠光体QT600-36003703190〜270珠光体+铁素体QT700-27004202225〜305珠光体QT800-28004802245〜335珠光体或回火组织QT900-29006002280〜360贝氏体或回火马氏体注：验收时，n 牌号的灰铸铁，其抗拉强度应在 n 至（n+100）Mpa 的范围内。3．2．1．2 球墨铸铁件单铸试块的冲击试验只适用于表 2 规定的牌号，并且仅在本组织或顾客要求做冲击试验时，冲击值才作为验收依据。表 2 球墨铸铁件单铸试块 V 型缺口试样的冲击值113rowSpan=3〉K牌号最小冲击值 aJ/cm室温 23±5°C低温-20±2C三个试样平均值个别值三个试样平均值个别值QT400-181411//QT4...
