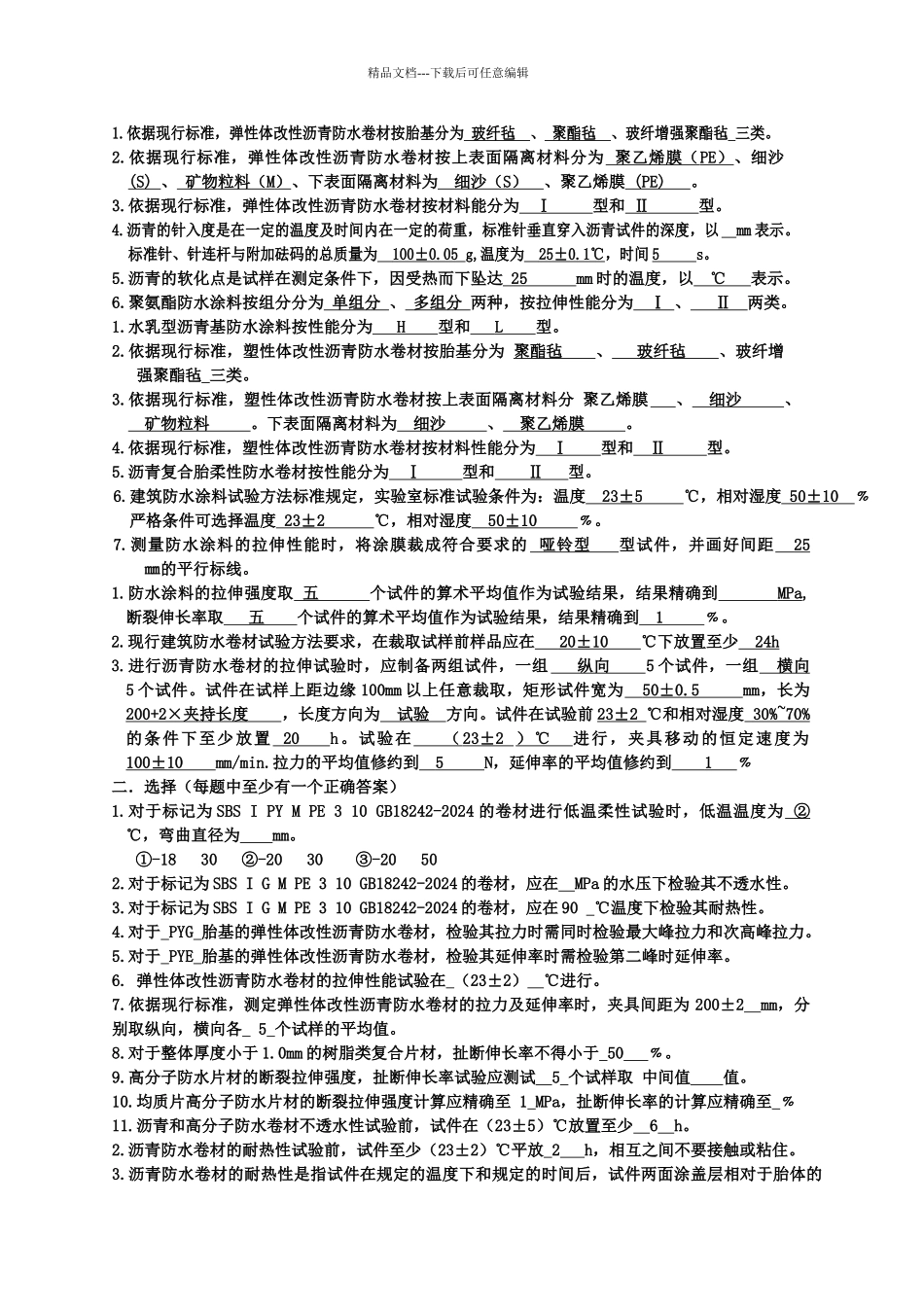

精品文档---下载后可任意编辑1.依据现行标准，弹性体改性沥青防水卷材按胎基分为 玻纤毡 、 聚酯毡 、玻纤增强聚酯毡 三类。2.依据现行标准，弹性体改性沥青防水卷材按上表面隔离材料分为 聚乙烯膜（ PE ） 、细沙 (S) 、 矿物粒料（ M ） 、下表面隔离材料为 细沙（ S ） 、聚乙烯膜 (PE) 。3.依据现行标准，弹性体改性沥青防水卷材按材料能分为 Ⅰ 型和 Ⅱ 型。4.沥青的针入度是在一定的温度及时间内在一定的荷重，标准针垂直穿入沥青试件的深度，以 mm 表示。标准针、针连杆与附加砝码的总质量为 100±0.05 g,温度为 25±0.1℃ ，时间 5 s。5.沥青的软化点是试样在测定条件下，因受热而下坠达 25 mm 时的温度，以 ℃ 表示。6.聚氨酯防水涂料按组分分为 单组分 、 多组分 两种，按拉伸性能分为 Ⅰ 、 Ⅱ 两类。1.水乳型沥青基防水涂料按性能分为 H 型和 L 型。2.依据现行标准，塑性体改性沥青防水卷材按胎基分为 聚酯毡 、 玻纤毡 、玻纤增强聚酯毡 三类。3.依据现行标准，塑性体改性沥青防水卷材按上表面隔离材料分 聚乙烯膜 、 细沙 、 矿物粒料 。下表面隔离材料为 细沙 、 聚乙烯膜 。4.依据现行标准，塑性体改性沥青防水卷材按材料性能分为 Ⅰ 型和 Ⅱ 型。5.沥青复合胎柔性防水卷材按性能分为 Ⅰ 型和 Ⅱ 型。6.建筑防水涂料试验方法标准规定，实验室标准试验条件为：温度 23±5 ℃，相对湿度 50±10 ﹪ 严格条件可选择温度 23±2 ℃，相对湿度 50±10 ﹪。7.测量防水涂料的拉伸性能时，将涂膜裁成符合要求的 哑铃型 型试件，并画好间距 25 ㎜的平行标线。1.防水涂料的拉伸强度取 五 个试件的算术平均值作为试验结果，结果精确到 MPa ,断裂伸长率取 五 个试件的算术平均值作为试验结果，结果精确到 1 ﹪。2.现行建筑防水卷材试验方法要求，在裁取试样前样品应在 20±10 ℃下放置至少 24h 3.进行沥青防水卷材的拉伸试验时，应制备两组试件，一组 纵向 5 个试件，一组 横向 5 个试件。试件在试样上距边缘 100mm 以上任意裁取，矩形试件宽为 50±0.5 mm，长为 200+2× 夹持长度 ，长度方向为 试验 方向。试件在试验前 23±2 ℃和相对湿度 30%~70% 的条件下至少放置 20 h。试验在 （ 23±2 ）℃ 进行，夹具移动的恒定速度为 100±10 mm/min.拉力的平均值修约到 5 N，延伸率的平均值修约到 1 ﹪二．选择（...
