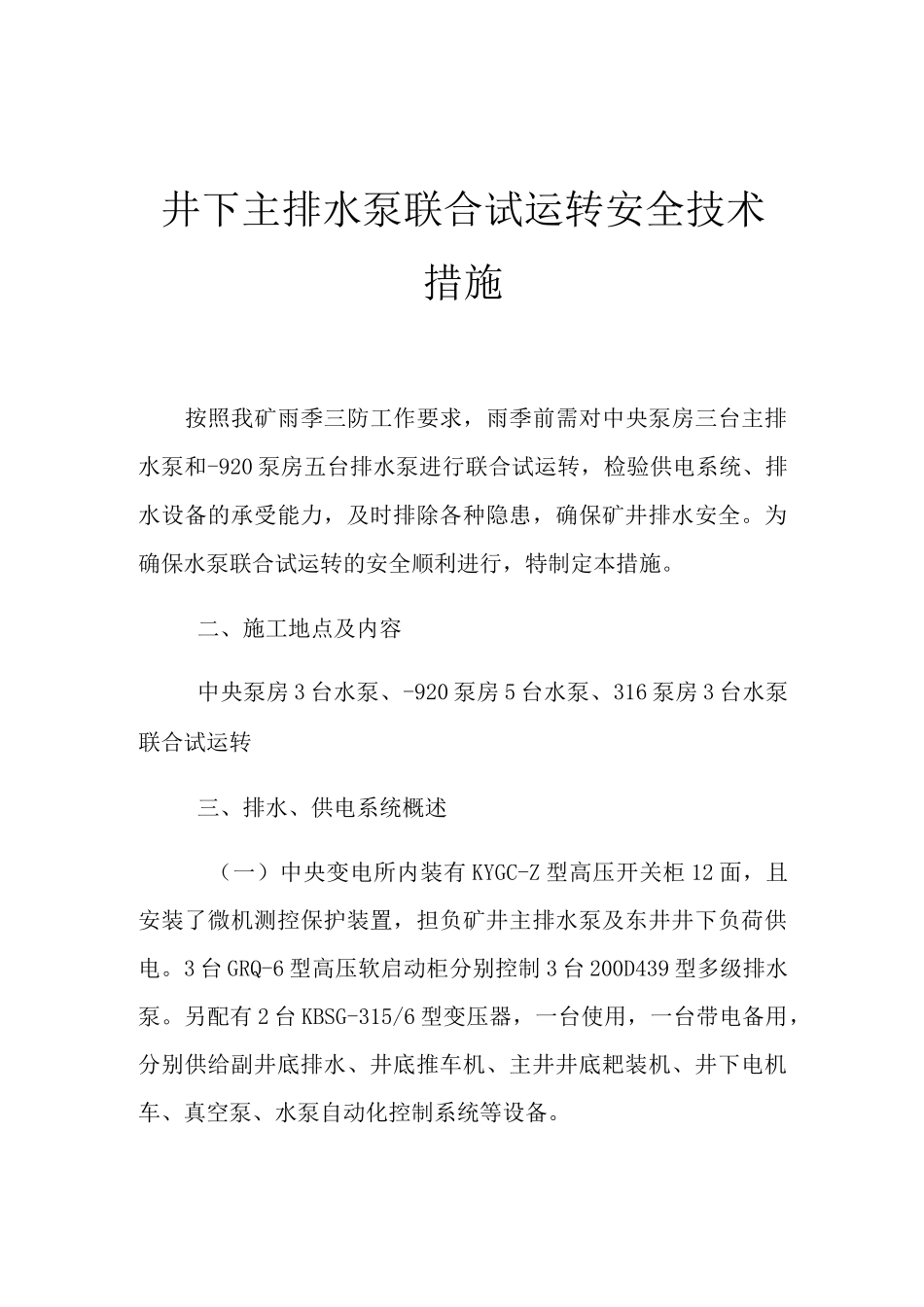

井下主排水泵联合试运转安全技术措施按照我矿雨季三防工作要求，雨季前需对中央泵房三台主排水泵和-920 泵房五台排水泵进行联合试运转，检验供电系统、排水设备的承受能力，及时排除各种隐患，确保矿井排水安全。为确保水泵联合试运转的安全顺利进行，特制定本措施。二、施工地点及内容中央泵房 3 台水泵、-920 泵房 5 台水泵、316 泵房 3 台水泵联合试运转三、排水、供电系统概述（一）中央变电所内装有 KYGC-Z 型高压开关柜 12 面，且安装了微机测控保护装置，担负矿井主排水泵及东井井下负荷供电。3 台 GRQ-6 型高压软启动柜分别控制 3 台 200D439 型多级排水泵。另配有 2 台 KBSG-315/6 型变压器，一台使用，一台带电备用，分别供给副井底排水、井底推车机、主井井底耙装机、井下电机车、真空泵、水泵自动化控制系统等设备。（二）-920 变电所双回路电源引自-488 变电所，采用MYJV22-3150mm2 电力电缆，电缆长度 1800m。安装 KYGC-Z 型高压开关柜 12 台且安装了微机测控保护装置，担负-920 泵房主排水泵、-920 区域、-820 区域负荷供电。5 台 MD160-849 型多级排水泵。另配有 2 台 KBSG-630/6 型变压器，一台使用，一台带电热备用，供给-920 区域风机、胶带输送机、水泵、绞车、耙装机等设备。（三）矿井排水设施：矿井采用一级排水，在一 300 水平井底车场附近设主排水泵房和主、副水仓各一个，两个水仓有效容积为 1632.9m3。泵房内按设计要求安装了 3 台 200D439 型主排水泵、额定流量 288m3/h、扬程 387m，配用电动机功率 450kW、电压 6kV；主排水管路采用 2 路 245mm 型无缝钢管沿副井井筒敷设至地面。实测最大排水能力 626.3m3/h，泵房已实现远程自动化控制。（四）西风井一 920 水平按设计布置了一 920 泵房和内、外水仓，水仓总有效容积为 1679.6m3。泵房内安装了 5 台 MD160-849 型排水泵，额定流量 160m3/h,扬程 756m,配用 Y315M-2 型电动机，电压 6kV，功率 630kW；排水管路采用 3 路 194mm 无缝钢管沿-488 皮带暗斜井及西翼皮带巷敷设至 7#联络巷；实测最大排水能力 648.1m3/h，泵房已实现远程自动化控制。（五）316 区域按设计布置了 316 泵房和内、外水仓，水仓总有效容积为 842m3。泵房内安装了 3 台 D150D-304 型排水泵,额定流量 150m3/h,扬程 122.8m,配用 YBZ280M-4 型电动机，电压0.66kV，功率 90kW；排水管路采用 2 路 1...
