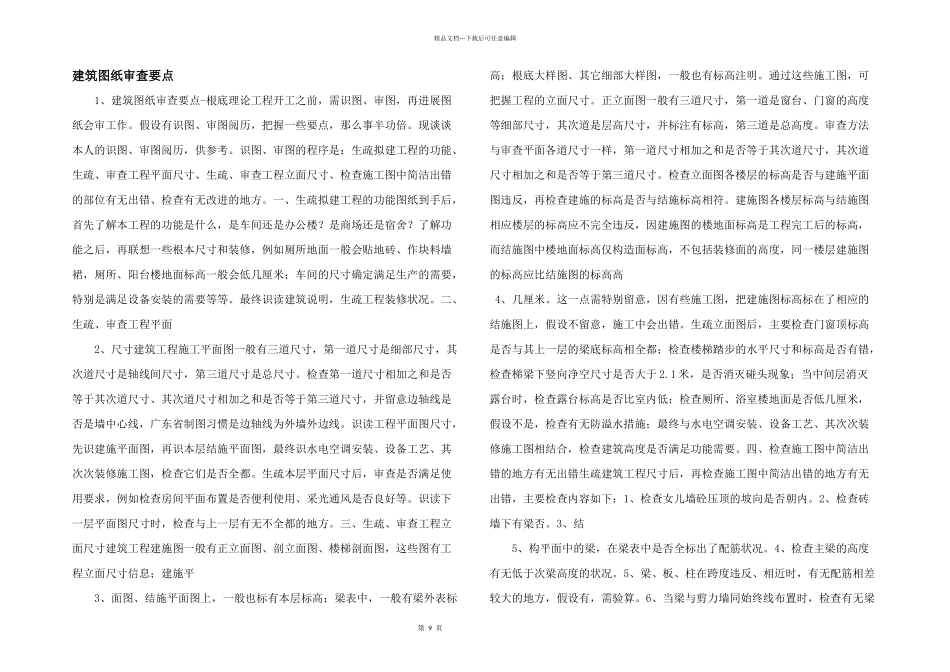

第 9 页精品文档---下载后可任意编辑建筑图纸审查要点 1、建筑图纸审查要点-根底理论工程开工之前，需识图、审图，再进展图纸会审工作
假设有识图、审图阅历，把握一些要点，那么事半功倍
现谈谈本人的识图、审图阅历，供参考
识图、审图的程序是：生疏拟建工程的功能、生疏、审查工程平面尺寸、生疏、审查工程立面尺寸、检查施工图中简洁出错的部位有无出错、检查有无改进的地方
一、生疏拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼
是商场还是宿舍
了解功能之后，再联想一些根本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸确定满足生产的需要，特别是满足设备安装的需要等等
最终识读建筑说明，生疏工程装修状况
二、生疏、审查工程平面 2、尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，其次道尺寸是轴线间尺寸，第三道尺寸是总尺寸
检查第一道尺寸相加之和是否等于其次道尺寸、其次道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最终识水电空调安装、设备工艺、其次次装修施工图，检查它们是否全都
生疏本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否便利使用、采光通风是否良好等
识读下一层平面图尺寸时，检查与上一层有无不全都的地方
三、生疏、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平 3、面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁外表标高；根底大样图、其它细部大样图，一般也有标高注明
通过这些施工图，可把握工程的立面尺寸
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，其次道是层高尺寸，并标注有标高，第三道是总高度
