强电弱电布线施工的规范

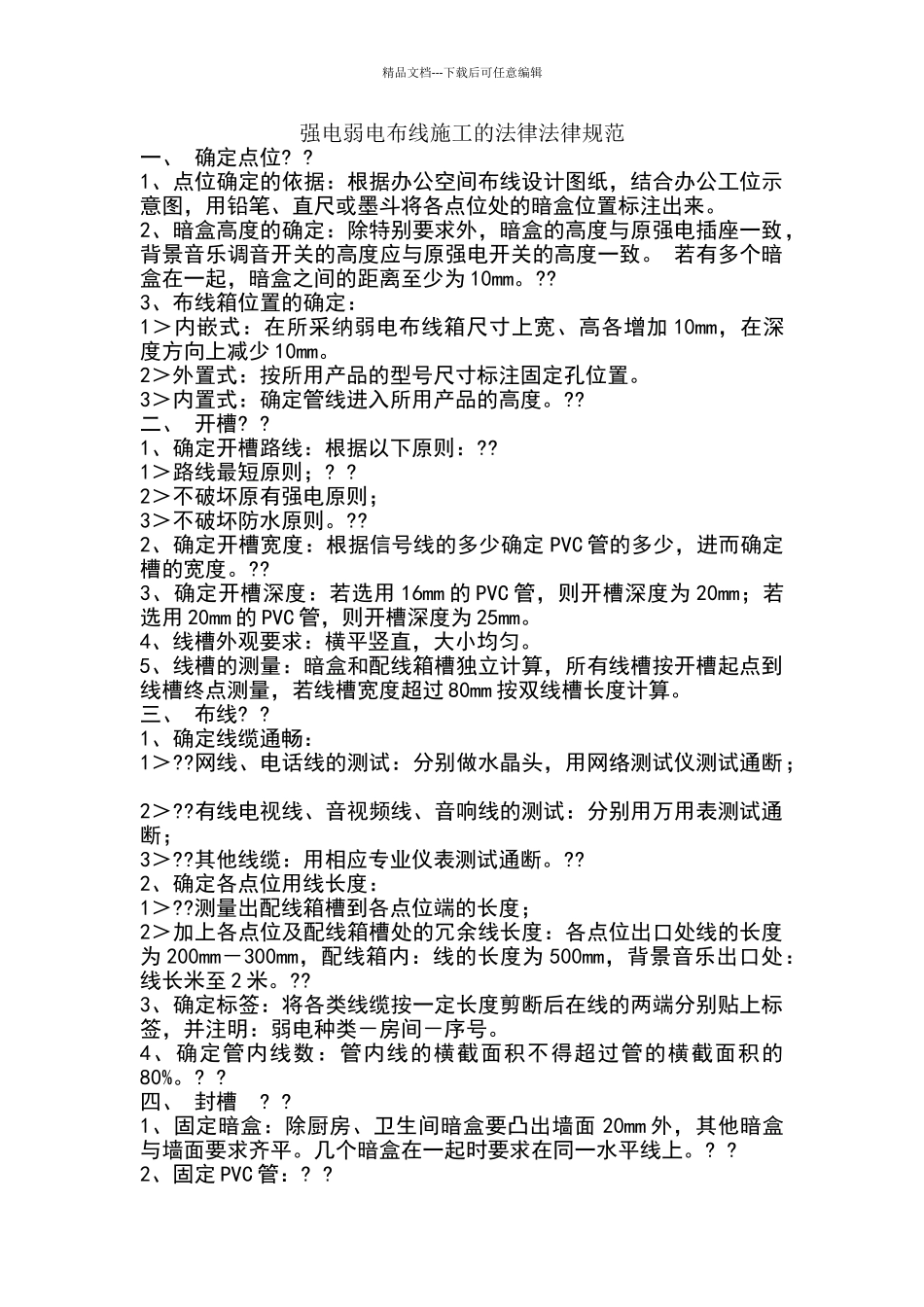

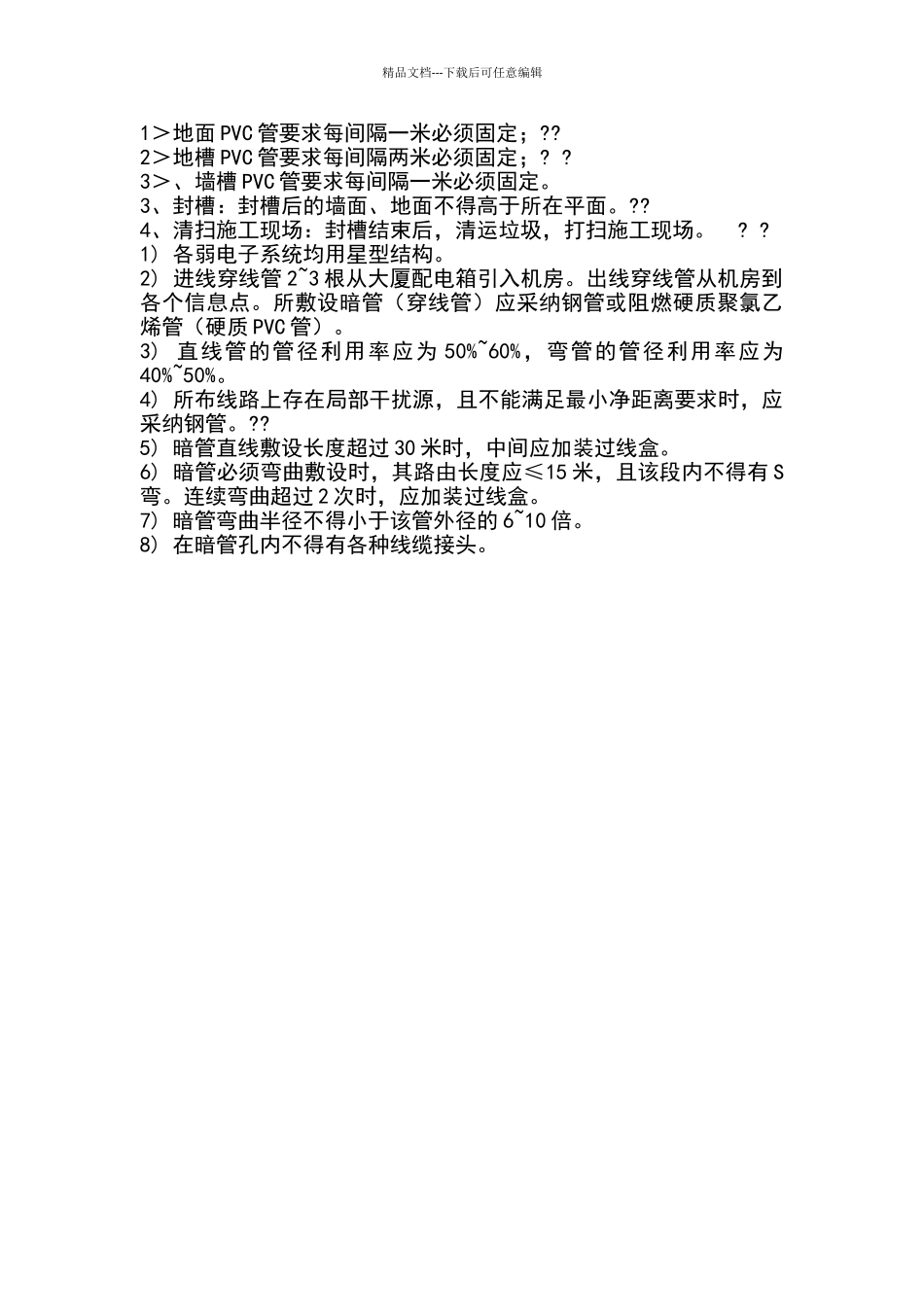

精品文档---下载后可任意编辑强电弱电布线施工的法律法律规范一、 确定点位? ?1、点位确定的依据：根据办公空间布线设计图纸，结合办公工位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。 2、暗盒高度的确定：除特别要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。 若有多个暗盒在一起，暗盒之间的距离至少为 10mm。??3、布线箱位置的确定： 1＞内嵌式：在所采纳弱电布线箱尺寸上宽、高各增加 10mm，在深度方向上减少 10mm。2＞外置式：按所用产品的型号尺寸标注固定孔位置。 3＞内置式：确定管线进入所用产品的高度。??二、 开槽? ?1、确定开槽路线：根据以下原则：??1＞路线最短原则；? ?2＞不破坏原有强电原则； 3＞不破坏防水原则。??2、确定开槽宽度：根据信号线的多少确定 PVC 管的多少，进而确定槽的宽度。??3、确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 20mm；若选用 20mm 的 PVC 管，则开槽深度为 25mm。 4、线槽外观要求：横平竖直，大小均匀。 5、线槽的测量：暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过 80mm 按双线槽长度计算。 三、 布线? ?1、确定线缆通畅： 1＞??网线、电话线的测试：分别做水晶头，用网络测试仪测试通断； 2＞??有线电视线、音视频线、音响线的测试：分别用万用表测试通断；3＞??其他线缆：用相应专业仪表测试通断。??2、确定各点位用线长度：1＞??测量出配线箱槽到各点位端的长度；2＞加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为 200mm－300mm，配线箱内：线的长度为 500mm，背景音乐出口处：线长米至 2 米。??3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类－房间－序号。 4、确定管内线数：管内线的横截面积不得超过管的横截面积的80%。? ?四、 封槽 ? ?1、固定暗盒：除厨房、卫生间暗盒要凸出墙面 20mm 外，其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。? ?2、固定 PVC 管：? ?精品文档---下载后可任意编辑1＞地面 PVC 管要求每间隔一米必须固定；??2＞地槽 PVC 管要求每间隔两米必须固定；? ?3＞、墙槽 PVC 管要求每间隔一米必须固定。 3、封槽：封槽后的墙面、地面不得高于所在平面。??4、清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。 ? ?1) 各弱电子系统均用...
