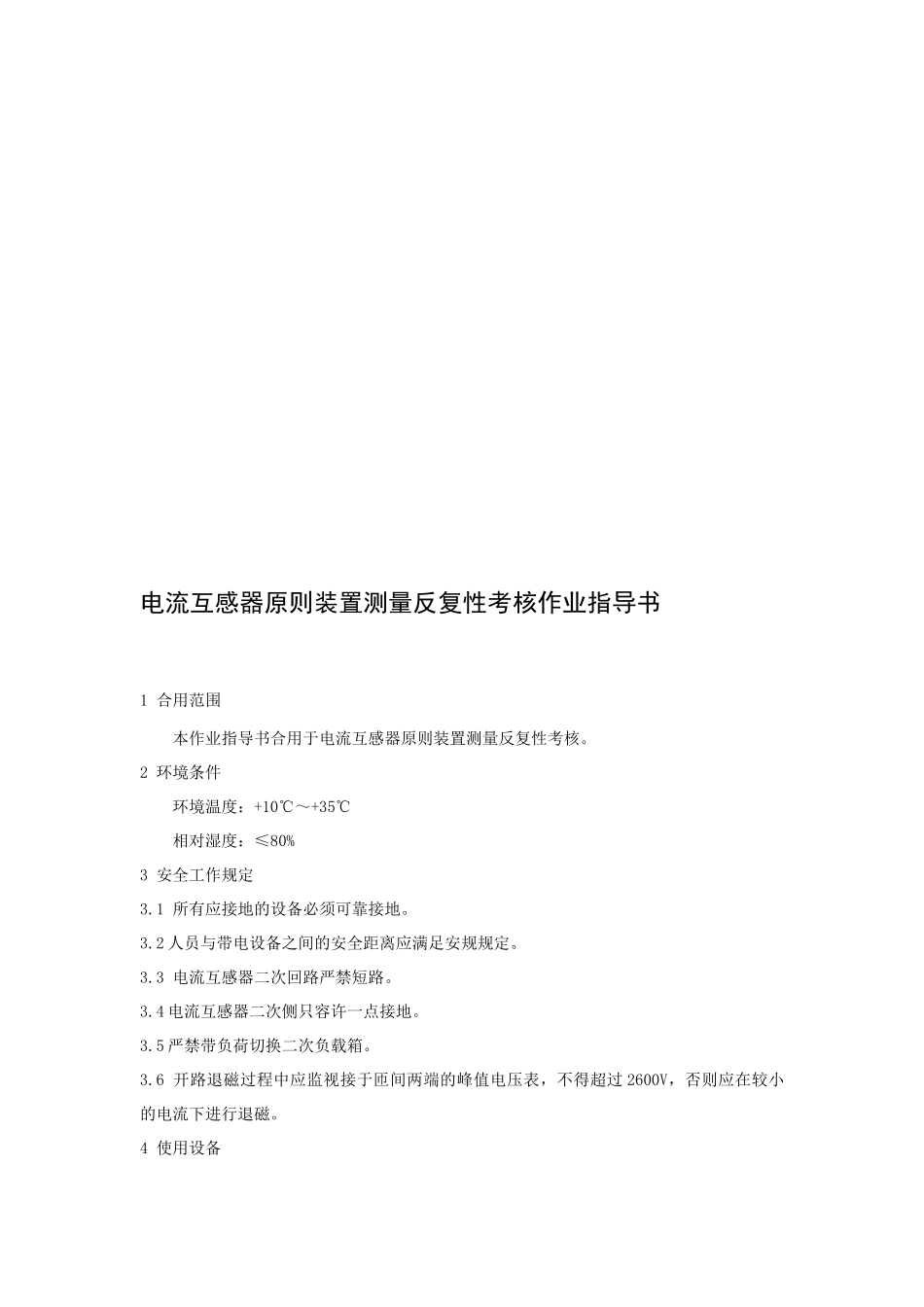

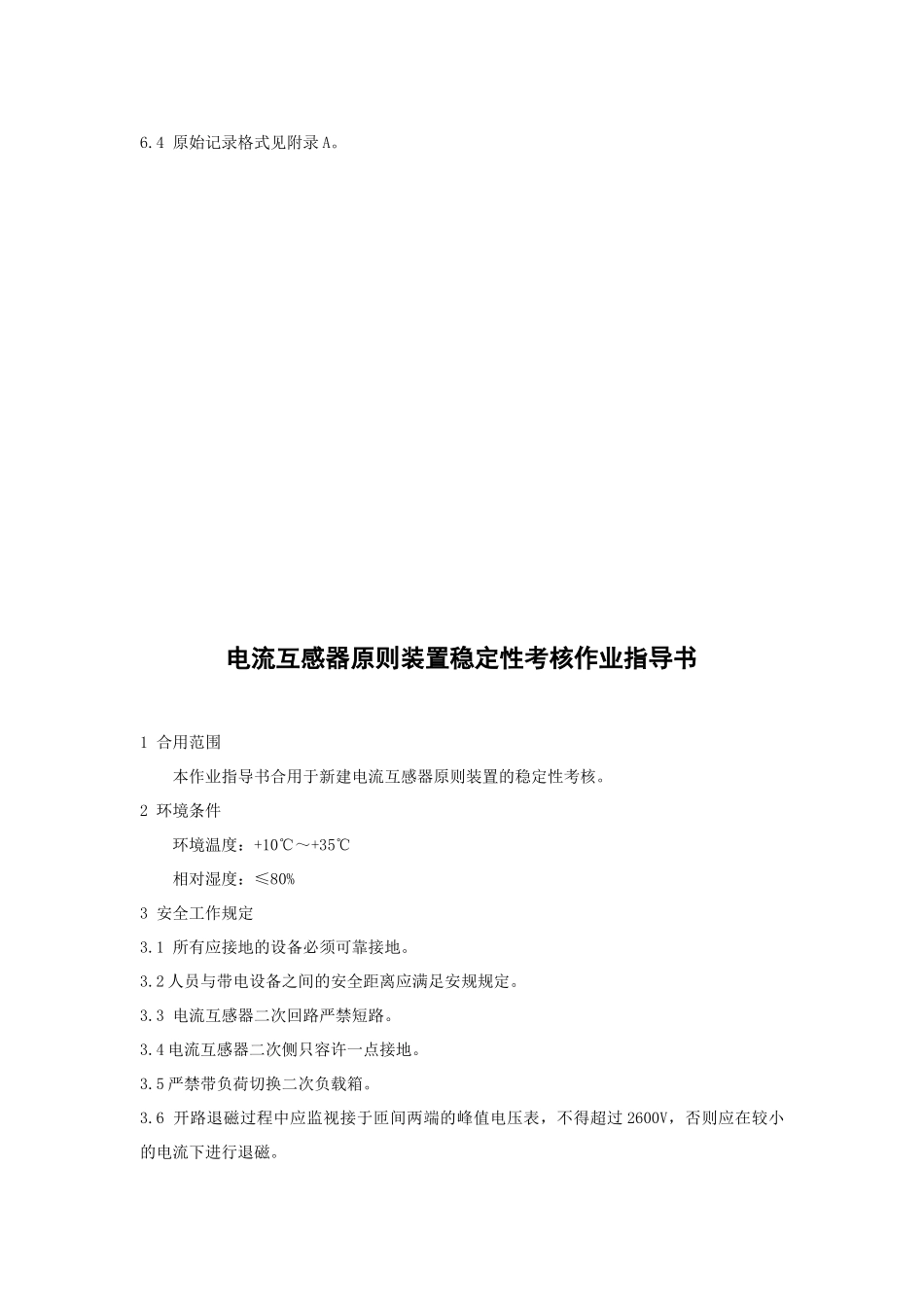

电流互感器原则装置测量反复性考核作业指导书1 合用范围本作业指导书合用于电流互感器原则装置测量反复性考核。2 环境条件环境温度：+10℃～+35℃相对湿度：≤80%3 安全工作规定3.1 所有应接地的设备必须可靠接地。3.2 人员与带电设备之间的安全距离应满足安规规定。3.3 电流互感器二次回路严禁短路。3.4 电流互感器二次侧只容许一点接地。3.5 严禁带负荷切换二次负载箱。3.6 开路退磁过程中应监视接于匝间两端的峰值电压表，不得超过 2600V，否则应在较小的电流下进行退磁。4 使用设备4.1 电流互感器原则装置4.2 验证用电流互感器5 工作程序5.1 按图 1 进行接线。图 1 比较线路5.2 用电流互感器原则装置在 5A/5A、额定电流及额定负荷下，对验证用电流互感器误差进行测量。5.3 平稳地升降电流进行误差测量，测量次数 n 不少于 6 次。每次测量完毕后，调整设备和控制开关均应加以操作并重新接线再进行下一次测量。5.4 按照公式（1）计算试验原则差值 （1）式中：Ei——对某一检查点进行持续反复测量中的第 i 次测量值——按各次测量成果计算的原则偏差——的平均值n——反复测量的次数试验原则差应不不小于 1/10 装置误差限。6 原始记录6.1 手工记录的原始数据必须用钢笔或签字笔填写，数据不得随意涂改。错误数据应杠改并在杠改处加盖私章或签字。6.2 计算机打印的原始记录，其检定员、审核栏目必须手签或经授权的电子签名。6.3 原始记录至少保留 3 个周期。电子形式存储的原始记录必须定期备份。6.4 原始记录格式见附录 A。电流互感器原则装置稳定性考核作业指导书1 合用范围本作业指导书合用于新建电流互感器原则装置的稳定性考核。2 环境条件环境温度：+10℃～+35℃相对湿度：≤80%3 安全工作规定3.1 所有应接地的设备必须可靠接地。3.2 人员与带电设备之间的安全距离应满足安规规定。3.3 电流互感器二次回路严禁短路。3.4 电流互感器二次侧只容许一点接地。3.5 严禁带负荷切换二次负载箱。3.6 开路退磁过程中应监视接于匝间两端的峰值电压表，不得超过 2600V，否则应在较小的电流下进行退磁。4 使用设备4.1 电流互感器原则装置4.2 验证用电流互感器5 工作程序5.1 选择一台稳定的验证用电流互感器。5.2 每隔一段时间（不小于 1 个月），在相似的测试条件下，在变比为 5A/5A、额定一次电流、额定功率因数下用电流互感器原则装置进行一组 6 次误差测量，取其算术平均值作为该组的测...
