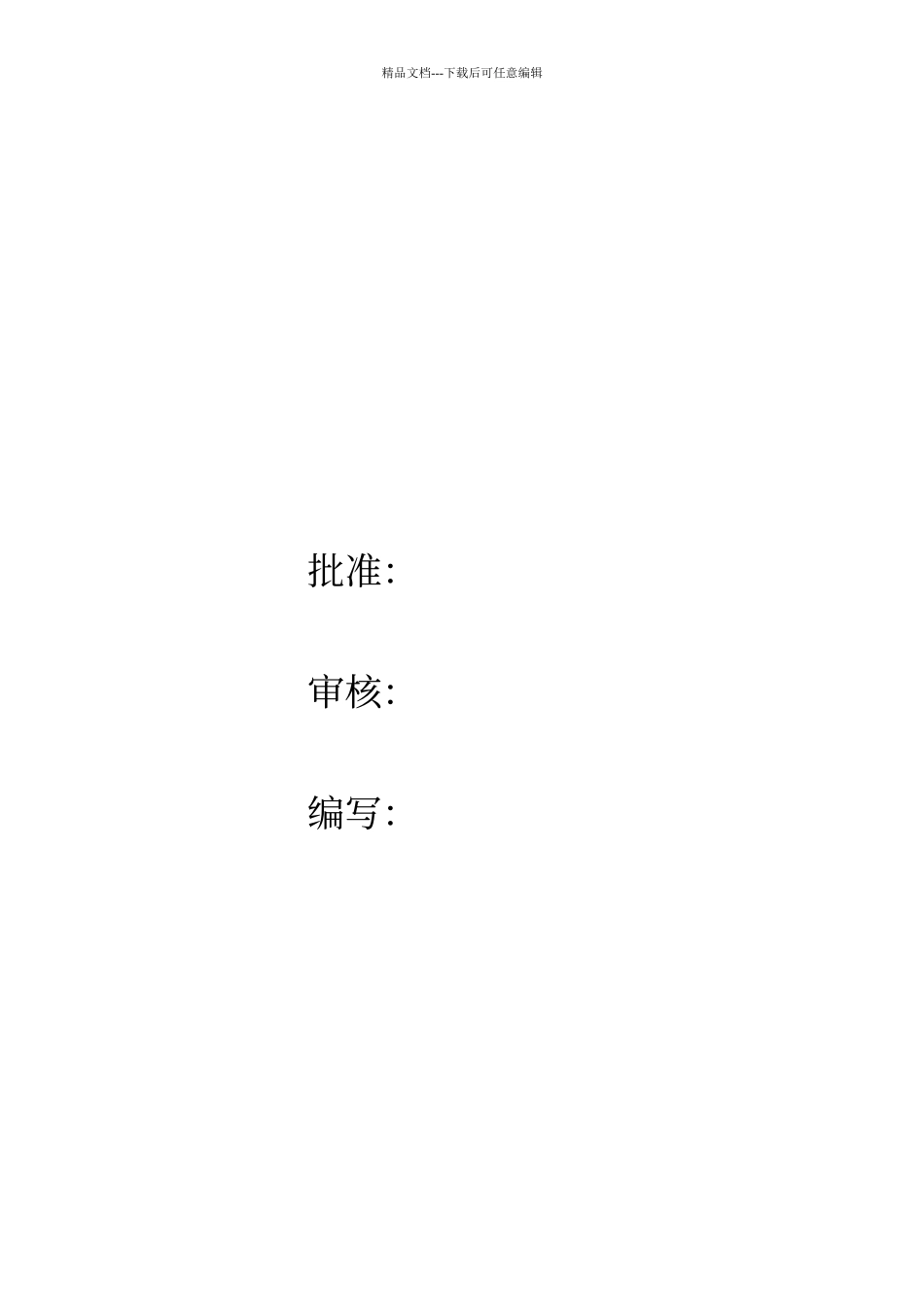

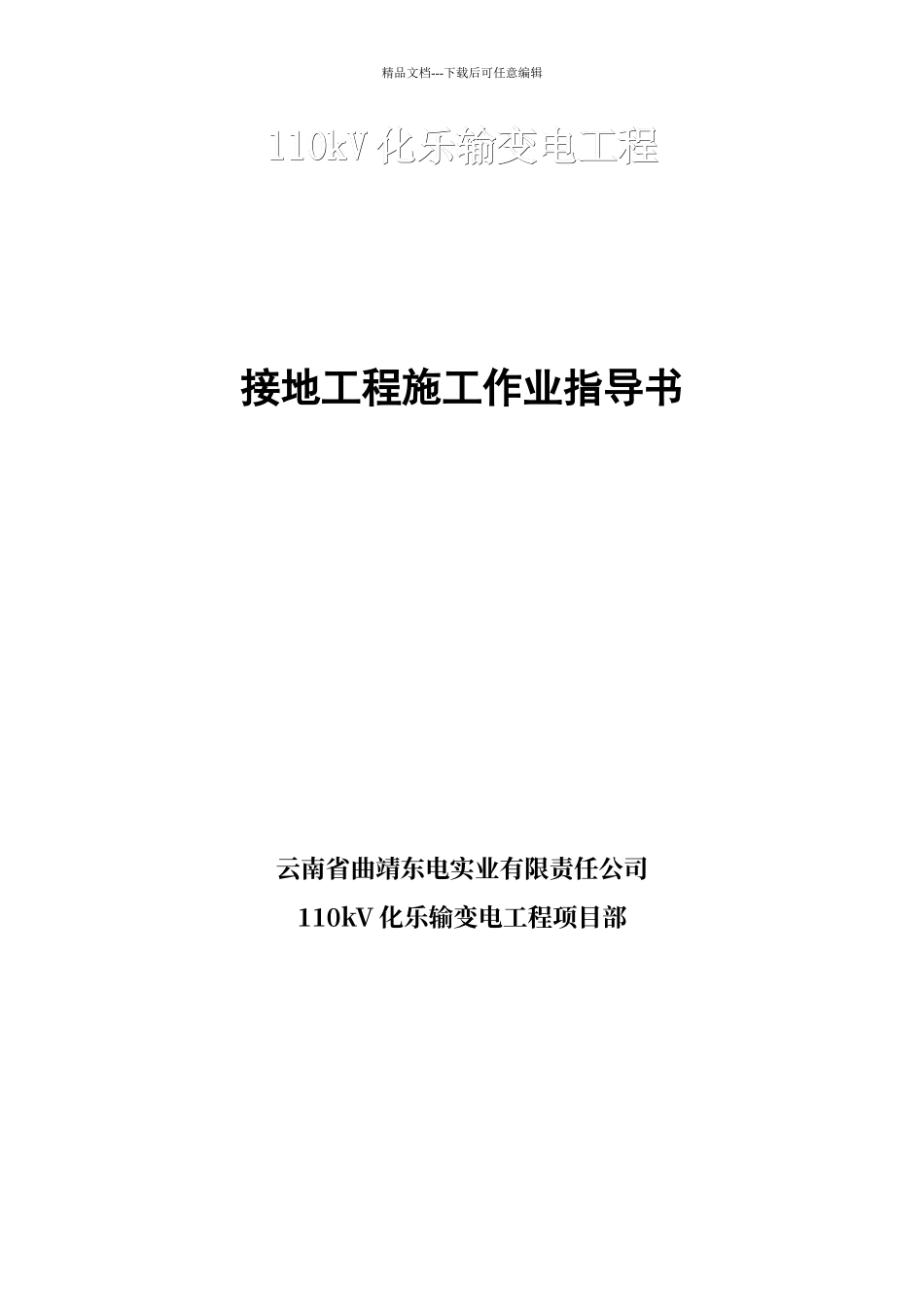

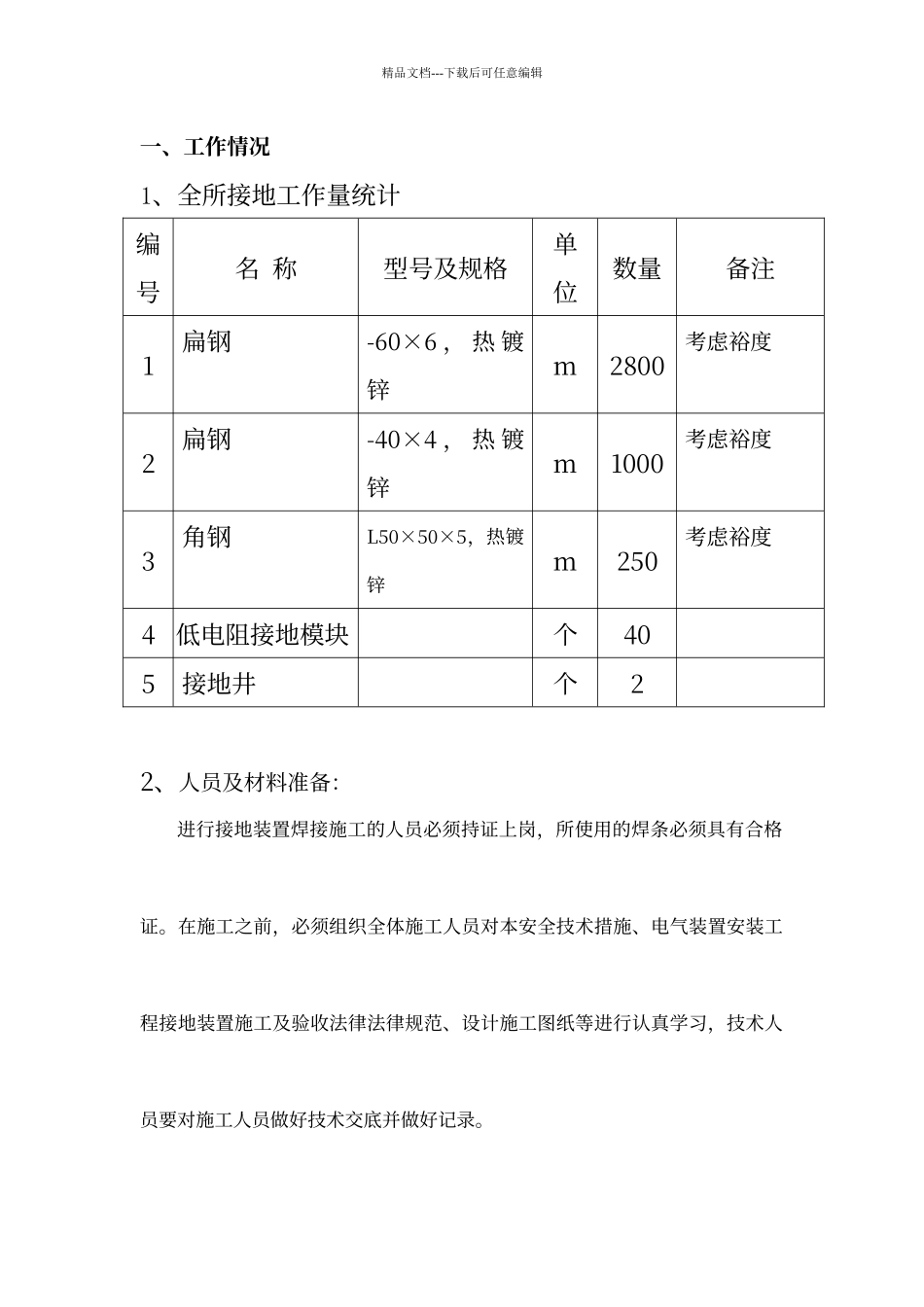

精品文档---下载后可任意编辑110kV110kV 化乐输变电工程化乐输变电工程接地工程施工作业指导书云南省曲靖东电实业有限责任公司110kV 化乐输变电工程项目部精品文档---下载后可任意编辑批准：审核：编写：精品文档---下载后可任意编辑一、工作情况1、全所接地工作量统计编号名 称型号及规格单位数量备注1扁钢-60×6 ， 热 镀锌m2800考虑裕度2扁钢-40×4 ， 热 镀锌m1000考虑裕度3角钢L50×50×5，热镀锌m250考虑裕度4低电阻接地模块个405接地井个22、人员及材料准备：进行接地装置焊接施工的人员必须持证上岗，所使用的焊条必须具有合格证。在施工之前，必须组织全体施工人员对本安全技术措施、电气装置安装工程接地装置施工及验收法律法律规范、设计施工图纸等进行认真学习，技术人员要对施工人员做好技术交底并做好记录。精品文档---下载后可任意编辑材料员在领料时，必须注意材料质量，质量必须符合设计和规程要求，供货部门一般按重量供货，必须计算出单位实际重量与单位理论重量的差值，对不足的长度要求给予补足。领料时不得领取单根长度少于 6m 的扁钢 ，所有材料必须在工程计划供料时间之前准备充分，根据现场需要，按时运到现场，以避开对现场工作造成影响。3、土建与接地敷设的配合及施工准备：根据土建施工进度及场地区域性施工情况，合理安排土建施工的计划力求使土建施工与接地网的埋设同时进行，避开重复施工。积极与电气施工方联系，尽快核实土建与电气图纸是否有不相符的地方，要及时作出反映，以便作好接地工作的准备和安排，以及和土建施工的紧密配合。提前做好扁钢平直工作，随时掌握现场扁钢数量，避开出现现场“工催料”的状况。做好现场钢材入帐登记、标识、保管等工作，假如现场堆放材料较多，不便入库保管，必须安排好值班看守工作。准备好施工用的工器具，如电焊机、切割机等，必须保证所有机具都处于优良状态。二、全所接地施工技术措施1、技术要点110kV 南海子变接地装置主接地网是一个由水平接地体和垂直接地极构成的复合接地网，水平接地带、设备接地引线、构架接地引线及沟内接地线采纳－60×6 镀锌扁钢，室内接地线采纳-40×4 镀锌扁钢。主接地网垂直接地极采纳 ∠50×50×5 镀锌角钢；每个垂直接地极长度为 2.5m， 共 135 根。根据所区所测的土壤电阻率计算，本所接地电阻理论计算值约为 Ω，采纳 18 套电解地精品文档---下载后可任意编辑极降低接地电阻，施工完毕尽快进行实测，若实测的...
