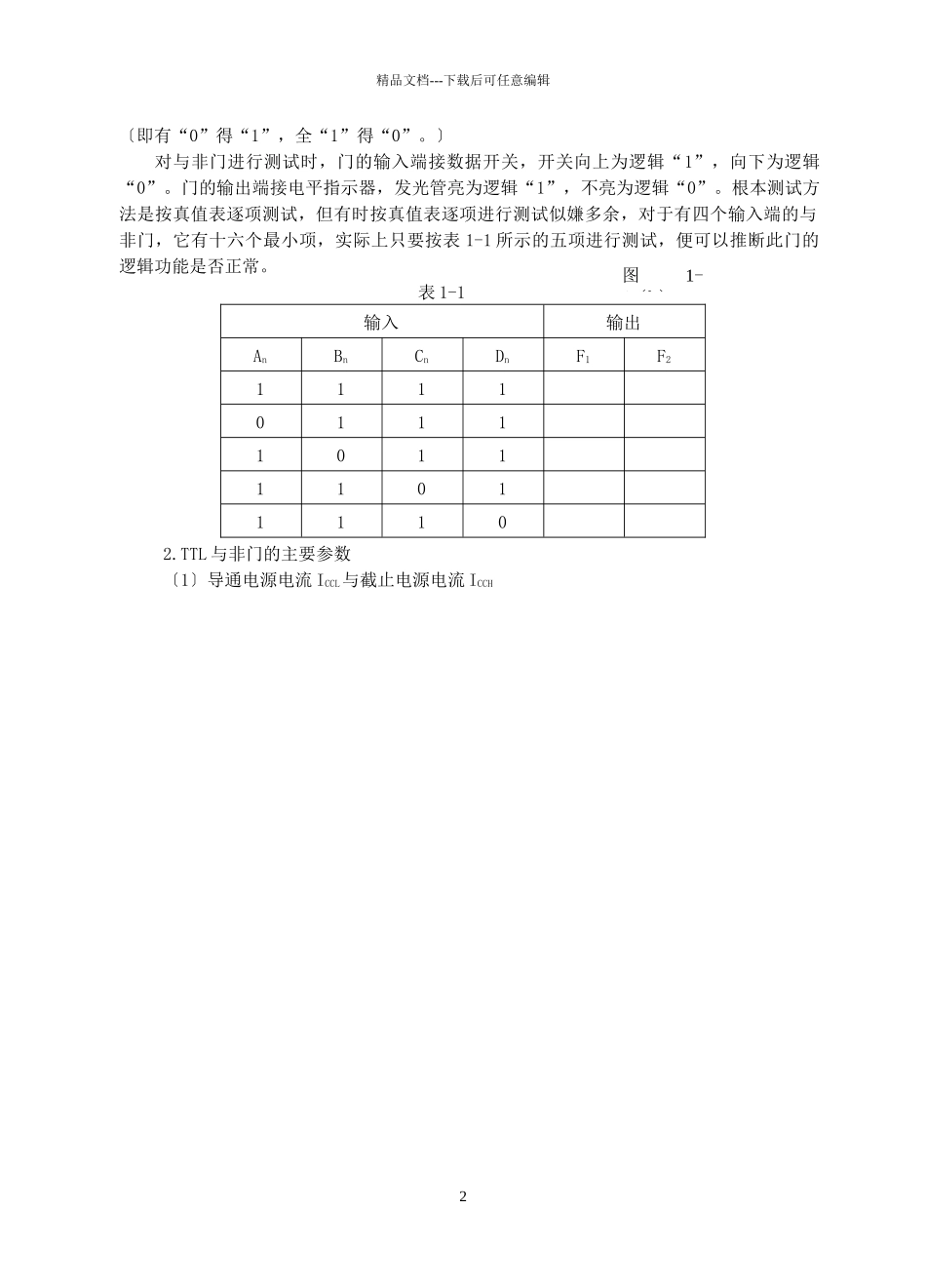

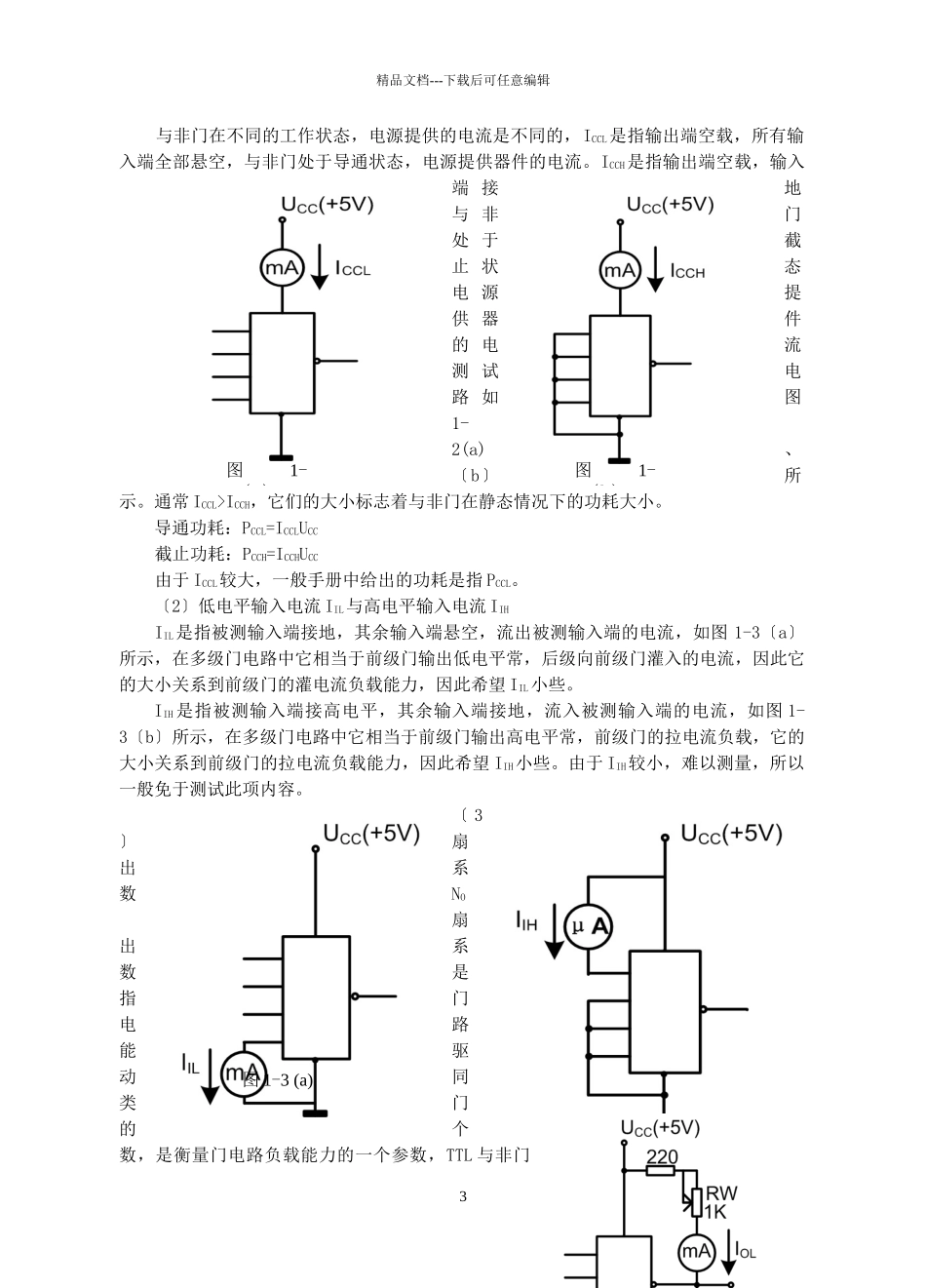

精品文档---下载后可任意编辑实验一 TTL 集成逻辑门电路的参数的测试一．预习要求1．预习 TTL 与非门有关内容，阅读 TTL 电路使用规那么。2．与非门的功耗与工作频率和外接负载情况有关吗？为什么？3．测量扇出系数的原理是什么？为什么一个门的扇出系数仅由输出低电平的扇出系书来决定？4．为什么 TTL 与非门的输入引脚悬空相当于接高电平？5．TTL 门电路的闲置输入端如何处理？二．实验目的1．掌握 TTL 集成与非门的主要参数、特性的意义及测试方法。2．学会 TTL 门电路逻辑功能的测试方法。三．实验原理TTL 集成与非门是数字电路中广泛使用的一种逻辑门，本实验采纳 4 输入双与非门74LS20，在一片集成块内含有两个互相独立的与非门，每个与非门有四个输入端。74LS20内部逻辑图及引脚排列如图 1-1(a)、〔b〕所示。 1.与非门的逻辑功能与非门的逻辑功能是：当输入端有一个或一个以上的低电平常，输出端为高电平；只有输入端全部为高电平常，输出端才是低电平。图1-1〔a〕1精品文档---下载后可任意编辑〔即有“0”得“1”，全“1”得“0”。〕对与非门进行测试时，门的输入端接数据开关，开关向上为逻辑“1”，向下为逻辑“0”。门的输出端接电平指示器，发光管亮为逻辑“1”，不亮为逻辑“0”。根本测试方法是按真值表逐项测试，但有时按真值表逐项进行测试似嫌多余，对于有四个输入端的与非门，它有十六个最小项，实际上只要按表 1-1 所示的五项进行测试，便可以推断此门的逻辑功能是否正常。 表 1-12.TTL 与非门的主要参数〔1〕导通电源电流 ICCL与截止电源电流 ICCH图1-1〔b〕输入输出AnBnCnDnF1F2111101111011110111102精品文档---下载后可任意编辑与非门在不同的工作状态，电源提供的电流是不同的，ICCL是指输出端空载，所有输入端全部悬空，与非门处于导通状态，电源提供器件的电流。ICCH是指输出端空载，输入端 接地与 非门处 于截止 状态电 源提供 器件的 电流测 试电路 如图1-2(a)、〔b〕所示。通常 ICCL>ICCH，它们的大小标志着与非门在静态情况下的功耗大小。导通功耗：PCCL=ICCLUCC截止功耗：PCCH=ICCHUCC由于 ICCL较大，一般手册中给出的功耗是指 PCCL。〔2〕低电平输入电流 IIL与高电平输入电流 IIHIIL是指被测输入端接地，其余输入端悬空，流出被测输入端的电流，如图 1-3〔a〕所示，在多级门电路中它相当于前级门输出低电平常，后级向前级门灌入的电流，因此它的大小关系到前级门的灌电...
