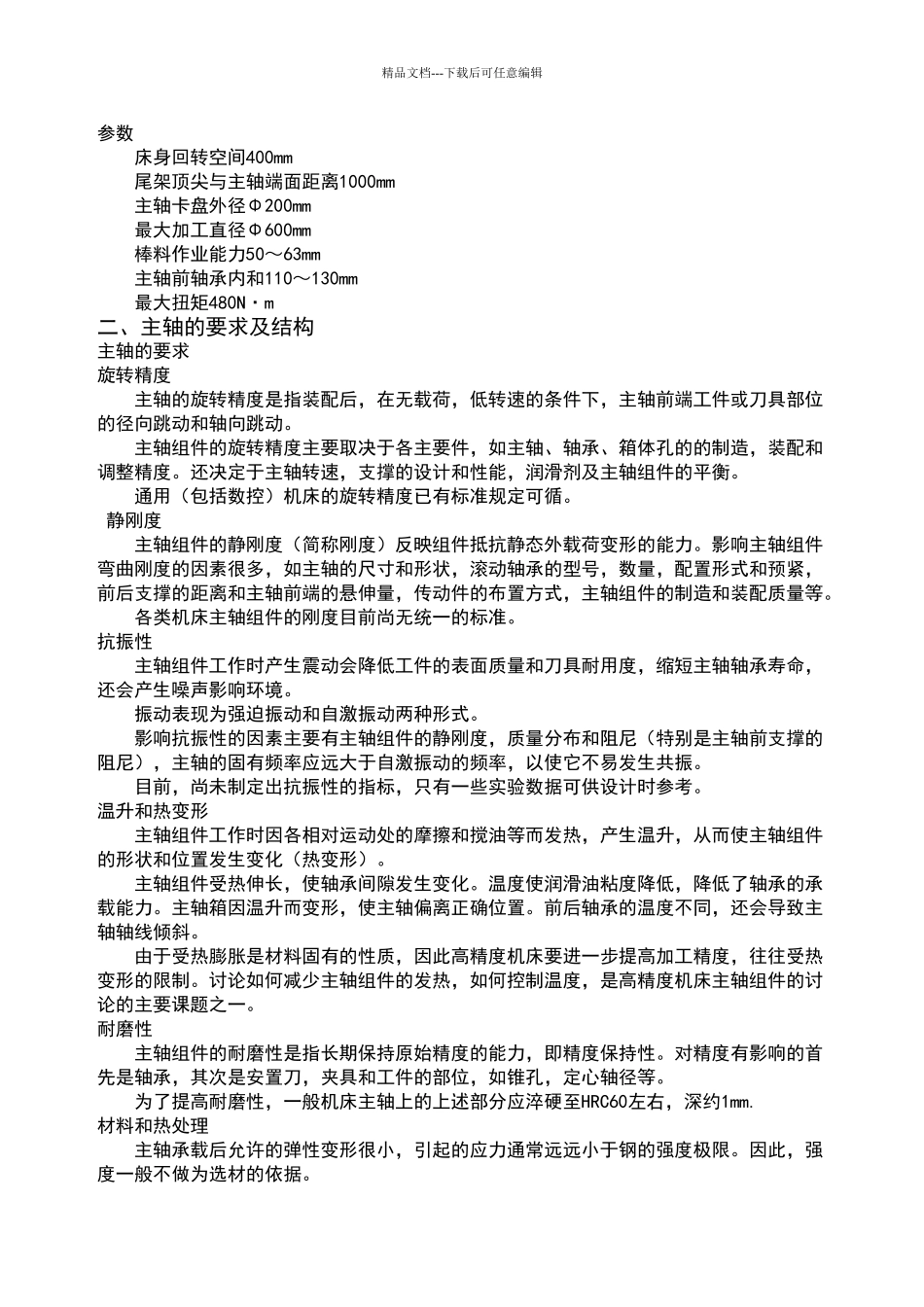

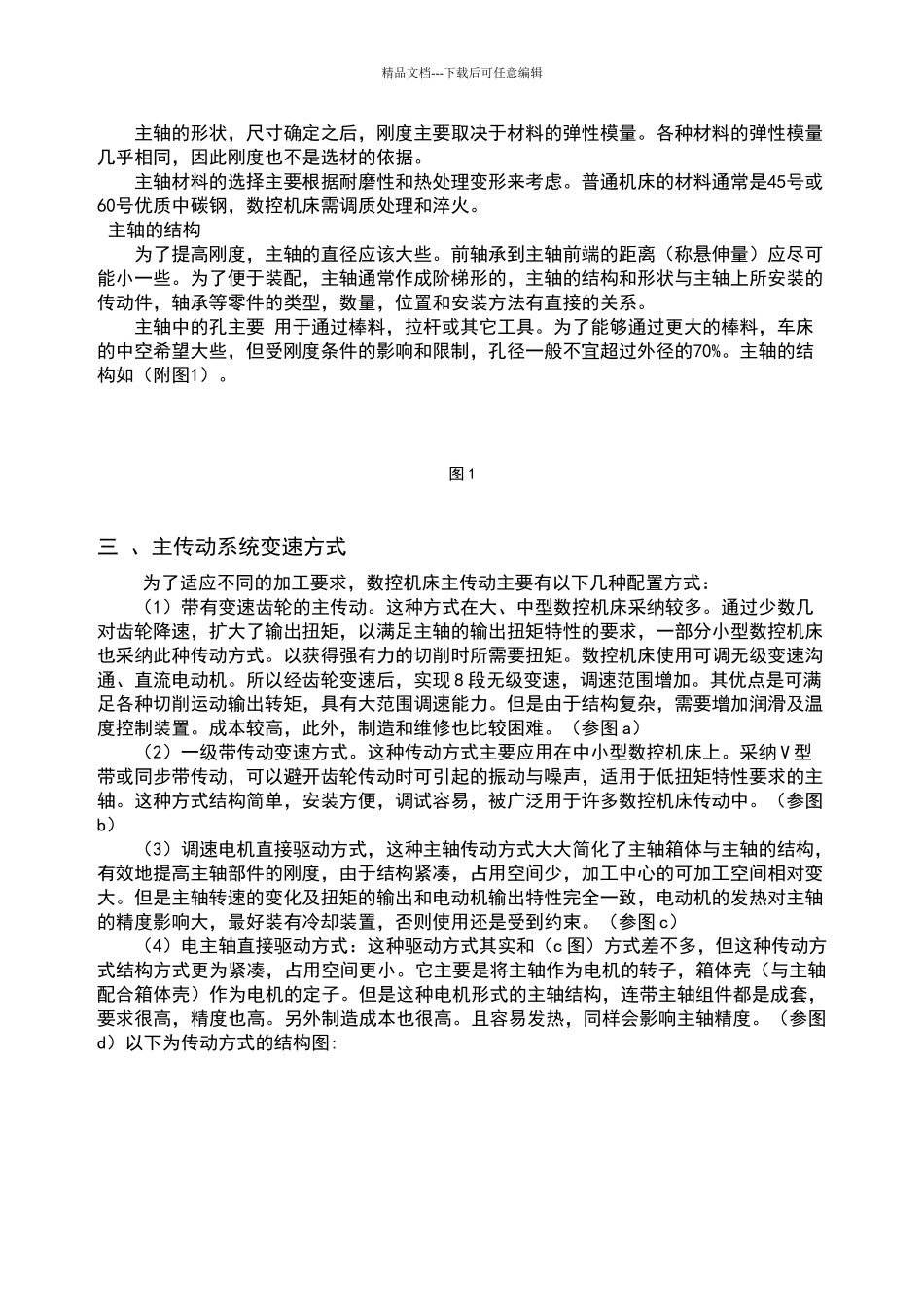

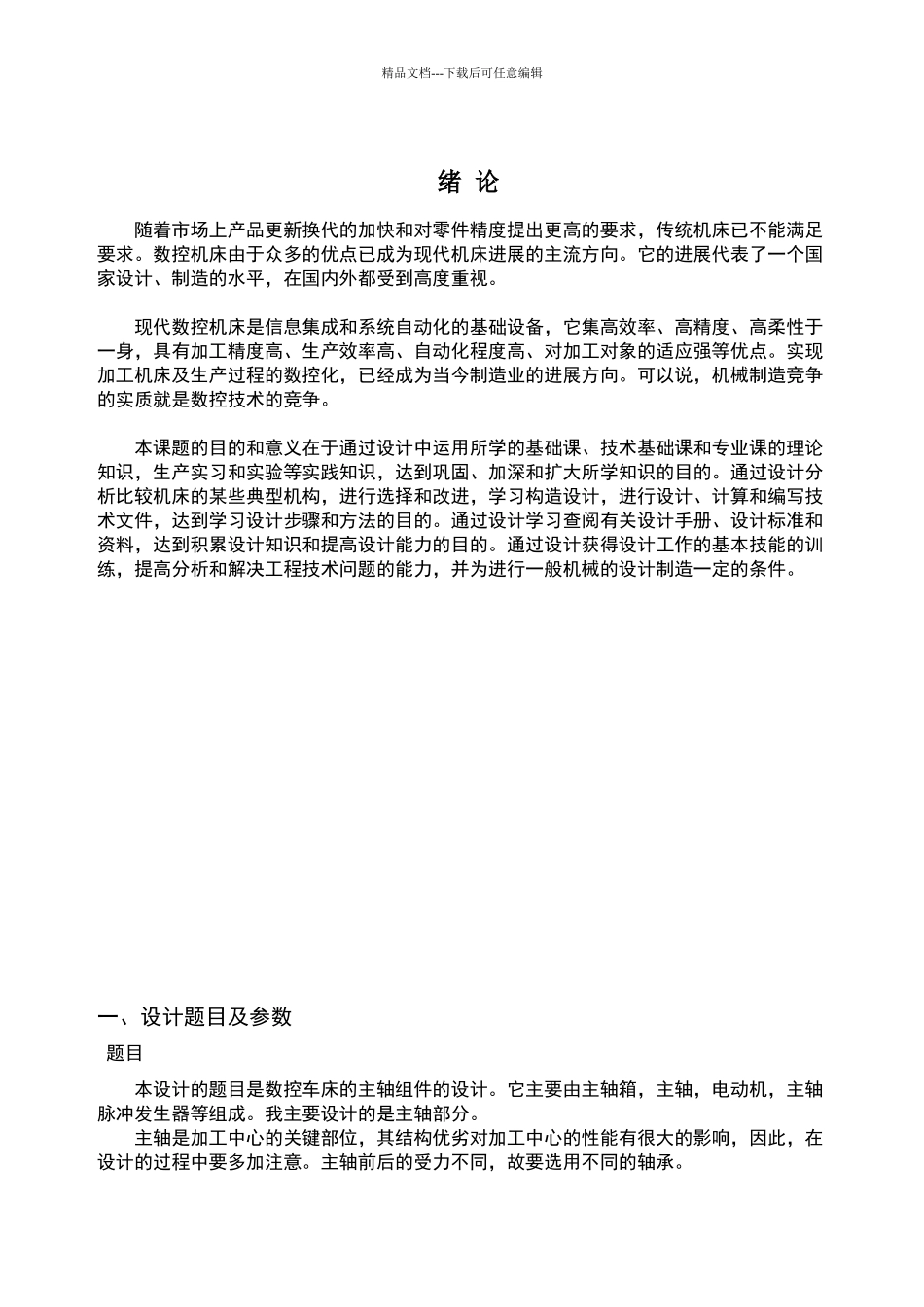

精品文档---下载后可任意编辑 绪 论随着市场上产品更新换代的加快和对零件精度提出更高的要求，传统机床已不能满足要求。数控机床由于众多的优点已成为现代机床进展的主流方向。它的进展代表了一个国家设计、制造的水平，在国内外都受到高度重视。现代数控机床是信息集成和系统自动化的基础设备，它集高效率、高精度、高柔性于一身，具有加工精度高、生产效率高、自动化程度高、对加工对象的适应强等优点。实现加工机床及生产过程的数控化，已经成为当今制造业的进展方向。可以说，机械制造竞争的实质就是数控技术的竞争。本课题的目的和意义在于通过设计中运用所学的基础课、技术基础课和专业课的理论知识，生产实习和实验等实践知识，达到巩固、加深和扩大所学知识的目的。通过设计分析比较机床的某些典型机构，进行选择和改进，学习构造设计，进行设计、计算和编写技术文件，达到学习设计步骤和方法的目的。通过设计学习查阅有关设计手册、设计标准和资料，达到积累设计知识和提高设计能力的目的。通过设计获得设计工作的基本技能的训练，提高分析和解决工程技术问题的能力，并为进行一般机械的设计制造一定的条件。一、设计题目及参数 题目本设计的题目是数控车床的主轴组件的设计。它主要由主轴箱，主轴，电动机，主轴脉冲发生器等组成。我主要设计的是主轴部分。主轴是加工中心的关键部位，其结构优劣对加工中心的性能有很大的影响，因此，在设计的过程中要多加注意。主轴前后的受力不同，故要选用不同的轴承。精品文档---下载后可任意编辑参数床身回转空间400mm尾架顶尖与主轴端面距离1000mm主轴卡盘外径Φ200mm最大加工直径Φ600mm棒料作业能力50～63mm主轴前轴承内和110～130mm最大扭矩480N·m二、主轴的要求及结构主轴的要求旋转精度主轴的旋转精度是指装配后，在无载荷，低转速的条件下，主轴前端工件或刀具部位的径向跳动和轴向跳动。主轴组件的旋转精度主要取决于各主要件，如主轴、轴承、箱体孔的的制造，装配和调整精度。还决定于主轴转速，支撑的设计和性能，润滑剂及主轴组件的平衡。通用（包括数控）机床的旋转精度已有标准规定可循。 静刚度 主轴组件的静刚度（简称刚度）反映组件抵抗静态外载荷变形的能力。影响主轴组件弯曲刚度的因素很多，如主轴的尺寸和形状，滚动轴承的型号，数量，配置形式和预紧，前后支撑的距离和主轴前端的悬伸量，传动件的布置方式，主轴组件的制造和装配质量等。各类机床主轴组件的刚度目前尚...
